| Додаток 12 |
| |
УЗГОДЖЕНО | ЗАТВЕРДЖУЮ | ||
________________________________ «___» ___________________20___ р. | ________________________________ «___» ___________________20___ р. | ||
РЕЖИМИ
ведення підривних робіт на 20___ р.
__________________________________________________________________
(шахта)
№ з/п | Назва виробки (вибою), де проводяться підривні роботи | Група вибоїв і виробок | Додаткові заходи (вимоги) для ведення вибухових робіт | Загальний час, необхідний на заряджання, підривання, провітрювання та огляд вибою, хв. | Провітрювання виробок (вибоїв) | Посадова особа, відповідальна за відключення електроенергії в межах охоронної зони ведення підривних робіт | |||||
ВР під час підривання по вугіллю та породі | відстань до місця укриття майстра-підривника, м | відстань, м, та місце, куди виводять людей, не пов’язаних з підривними роботами | установлений час ведення підривних робіт (початок, кінець) | за рахунок загальношахтної депресії | за рахунок ВМП | куди спрямовується вихідний струмінь повітря | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Головний інженер | _____________ | ___________________ |
| |||||||
| Начальник дільниці ВТБ | _____________ | ___________________ |
| |||||||
| Начальник дільниці підривних робіт | _____________ | ___________________ |
| |||||||
Додаток 13 |
МІНІМАЛЬНО ПРИПУСТИМА ВІДСТАНЬ
між суміжними шпуровими зарядами
Умови підривання | Мінімально припустима відстань між суміжними шпуровими зарядами, м, при застосуванні ВР, класу: | |||
II | III-IV | V | VI | |
По вугіллю | 0,6 | 0,6 | 0,5 | 0,4 |
По породі: | ||||
при f < 7 | 0,5 | 0,45 | 0,3 | 0,25 |
При f = 7…10 | 0,4 | 0,3 | - | - |
Додаток 14 |

Рис. 1. Окремо розміщений стрижньовий блискавковідвід:
l - довжина струмовідводу від точки А до заземлювача; Sв - найменша допустима відстань до споруди, яку захищають; Sз - найменша допустима відстань від заземлювача до металевих комунікацій; 1 - споруда, яку захищають; 2 - металеві комунікації; 3 - заземлювач.
Додаток 15 |

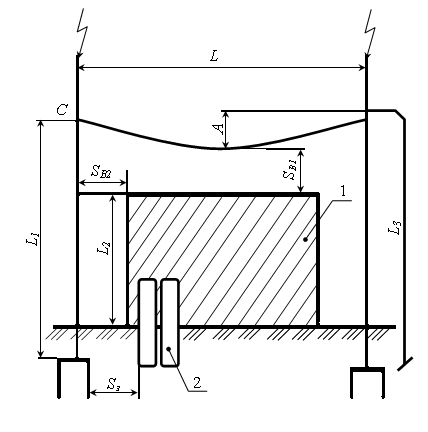

Рис. 2. Окремо розміщений тросовий блискавковідвід:
L - відстань між блискавковідводами; L1, L3 - довжина струмовідводів; L2 - висота споруди, яку захищають; SВ1, SВ2 - найменші допустимі відстані від тросового блискавковідводу відповідно в точках А і С до споруди, яку захищають; Sз - найменша допустима відстань від заземлювання до металевих комунікацій; 1 - споруда, яку захищають; 2 - металеві комунікації.
Додаток 16 |

Рис. 3. Найменші допустимі відстані від стрижньового блискавковідводу до стін споруди, яку захищають.
Додаток 17 |

Рис. 4. Найменші допустимі відстані від троса всередині прольоту до споруди, яку захищають.
Додаток 18 |

Рис. 5. Найменші допустимі відстані від блискавковідводу до споруди, яку захищають.
Додаток 19 |
Таблиця 1. Гранична довжина з’єднувальних провідників заземлювачів залежно від питомого опору ґрунту
Електричний питомий опір ґрунту, Ом⋅м | 1000 | 2000 | 3000 | 5000 | 10000 | 20000 |
Гранична довжина з'єднувальних провідників заземлювачів, м | 100 | 150 | 200 | 250 | 350 | 450 |
Додаток 20 |

|
