Каталог частей. Электротельферов типа Т (стр. 24 )

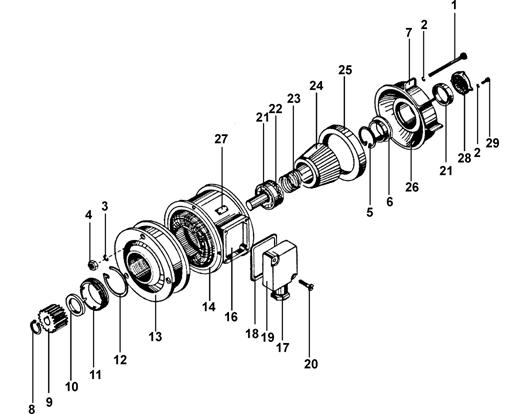

Фиг. 16

Таблица 10.2

Фиг.№	Поз.№	Наименование	БДС	Количество	Высота подъема, м	№ по каталогу
500кг	1000кг	2000кг	3200кг	5000кг
тип Т	тип Т2	тип Т	тип Т2	тип Т	тип Т2	тип Т	тип Т2	тип Т	тип Т2
1	2	3		4	5	6	7	8	9	10	11	12	13	14	15
16, 17		Электродвигатель КК 1204-6А (в сборе)	V=20 м/мин	1	6-24	168296	168296	-	-	-
16, 17		Электродвигатель КК 1405-6А (в сборе)	1	6-24	-	-	160580	160580	-
16, 17		Электродвигатель КК 1407-6А (в сборе)	1	6-24	-	-	-	-	168929
16, 17		Электродвигатель КК 1204-4А (в сборе)	V=32 м/мин	1	6-24	168999	168999	-	-	-
16, 17		Электродвигатель КК 1405-4А (в сборе)	1	6-24	-	-	143535	143535	-
16, 17		Электродвигатель КК 1407-4А (в сборе)	1	6-24	-	-	-	-	168928
	1	Винт M5 x		4	6-24	209204	209204	-	-	-
		Болт M6 x		8	6-24	-	-	203008	203008	203008
	2	Шайба пружинная 5Н	833-71	7	6-24	208533	208533	-	-	-
		Шайба пружинная 6Н	833-71	8	6-24	-	-	205361	205361	205361
	3	Шайба пружинная 6Н	833-71	3	6-24	205361	205361	-	-	-
		Шайба пружинная 8Н	833-71	3	6-24	-	-	205263	205263	205263
	4	Гайка M6 1250-71		3	6-24	219193	219193	-	-	-
	4	Гайка M8 1250-71		3	6-24	-	-	219196	219196	219196
	5	Кольцо A47	2170-77	1	6-24	208726	208726	208726	208726	208726
	6	Кольцо	1	6-24	345121	345121	-	-	-
	6	Втулка	1	6-24	-	-	345122	345122	345122

Таблица 10.2-прод.
