Магнитная беговая дорожка

МАГНИТНАЯ БЕГОВАЯ ДОРОЖКА

HSF-425M

ИНСТРУКЦИЯ

МЕРЫ БЕЗОПАСНОСТИ

ВНИМАНИЕ: Чтобы снизить риск получения травм, перед использованием тренажера ознакомьтесь с мерами безопасности и полностью прочитайте инструкцию.

1. Владелец данного тренажера обязан ознакомить всех пользователей тренажера с мерами безопасности при его использовании.

2. Используйте тренажер строго согласно инструкции.

3. Размещайте тренажер на ровной поверхности. Позади тренажера необходимо оставить 2 м. свободного пространства. Устанавливайте тренажер так, чтобы его отверстия не оказались заблокированы. Чтобы защитить пол от повреждения, можно подстелить под тренажер коврик.

4. Храните тренажер в помещении, вдали от влаги и пыли. Нельзя хранить тренажер в гараже, закрытом дворе, возле бассейна и т. д.

5. Не подпускайте к тренажеру детей до 12 лет.

6. Тренажером может одновременно пользоваться только один человек.

7. Для тренировок надевайте подходящую одежду. Не надевайте одежду, которая может зацепиться за тренажер. Также необходимо надевать спортивную обувь. Не тренируйтесь босиком, в носках, в сандалиях.

8. До окончания сборки не пытайтесь поднять, опустить или переместить тренажер.

9. Периодически проверяйте, плотно ли закручены все болты и гайки.

10. Не вставляйте посторонние предметы в отверстия тренажера.

11. Максимальный вес пользователя 90кг.

СБОРКА

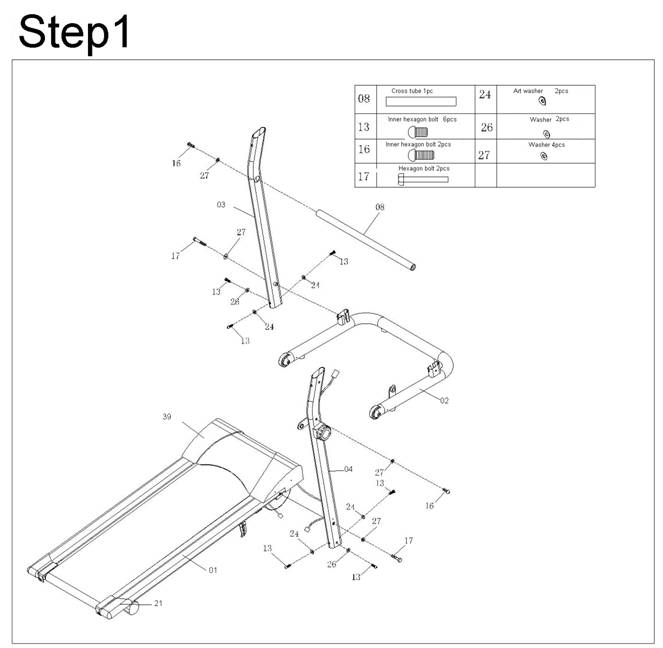

ШАГ 1

1. Достаньте из коробки нижнюю раму (2) и основную раму (1).

2. Прикрепите левую вертикальную трубку (3) к нижней раме (2) с помощью болта (13), изогнутой шайбы (24) и шайбы (26).

3. Таким же образом прикрепите правую вертикальную трубку (4) к нижней раме (2).

4. Прикрепите концы поперечной трубки (8) к правой и левой вертикальным трубкам соответственно. Плотно закрепите с помощью болтов (16) и шайб (27).

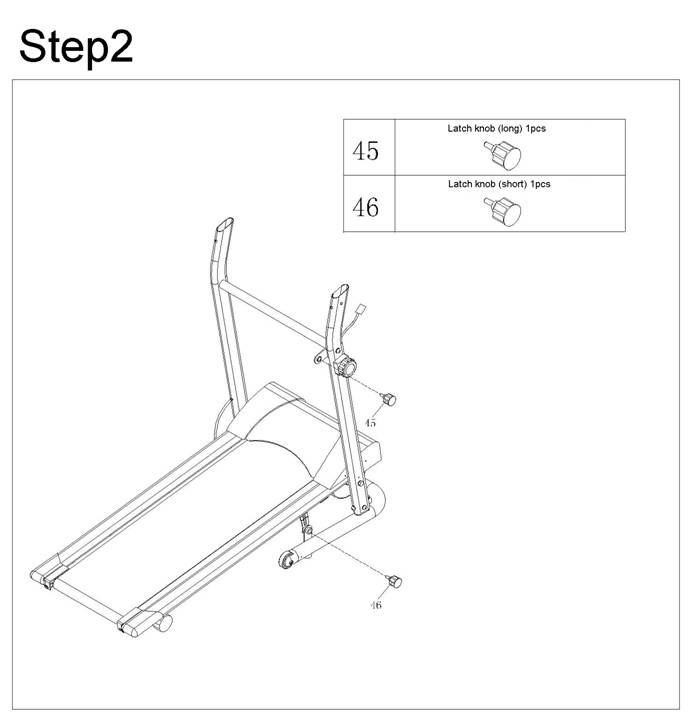

ШАГ 2

1. Плотно прикрутите маховик-фиксатор (длинный) (45) к правой вертикальной трубке (4).

2. Плотно прикрутите маховик-фиксатор (короткий) (46) к нижней раме (2).

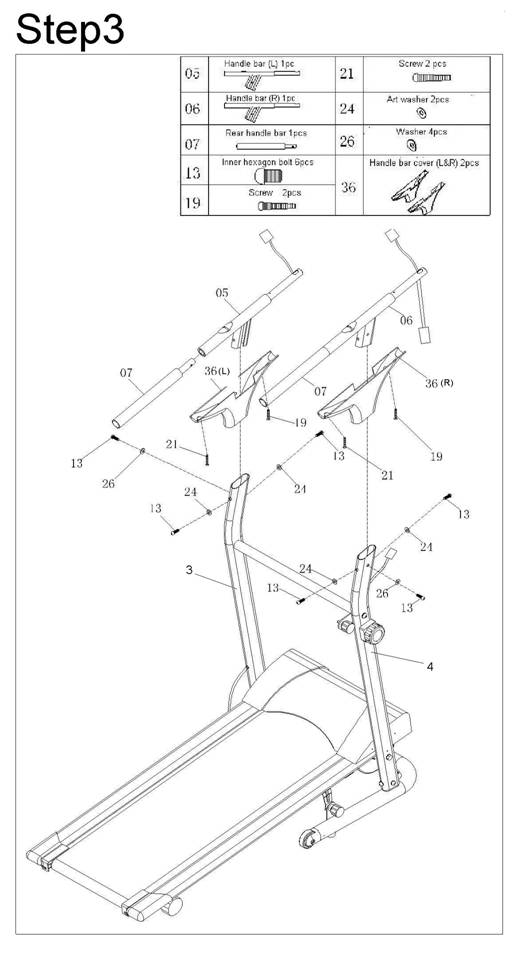

ШАГ 3

1. Наденьте левый кожух рукоятки (36L) на левую вертикальную трубку (3). Таким же образом наденьте правый кожух рукоятки (36R) на правую вертикальную трубку (4). 2. Прикрепите левую и правую рукоятки соответственно к левой и правой вертикальным трубкам и закрепите болтами (13), изогнутыми шайбами (24) и шайбами (26). 3. Прикрепите левый и правый кожухи рукоятки (36L и R) к левой и правой рукояткам и плотно закрепите шурупами (21). 4. Вставьте заднюю рукоятку (7) в левую и правую рукоятки

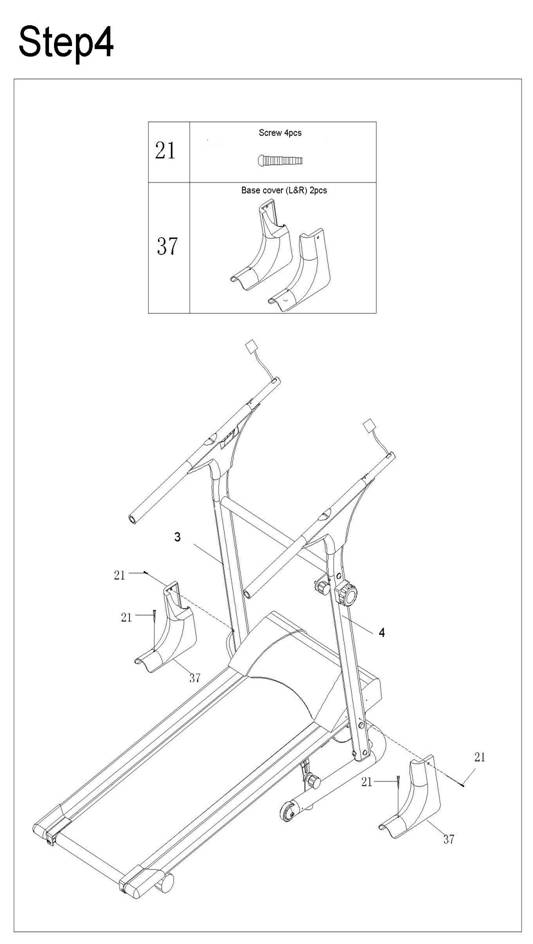

ШАГ 4

1. Прикрепите левый и правый нижние кожухи (37L и R) к нижней части левой и правой вертикальных трубок и плотно закрутите шурупами (21).

1. Соедините 2 пульсовых датчика с пульсовыми проводами, выходящими с двух сторон компьютера. 2. Прикрепите компьютер (60) к левой и правой рукояткам и закрепите шурупами (21). 3. Прикрепите к компьютеру (60) левый и правый кожухи рукоятки (36 L и R) и закрепите шурупами (21) с обеих сторон. 4. Вставьте 2 пластиковые заглушки (64) в отверстия между компьютером и кожухами рукояток (36L и R). 5. Соедините концы провода датчика (62), выходящие из компьютера (60) и из правой вертикальной трубки (4) соответственно. 6. Закройте провод датчика (62) гофр. мембраной.

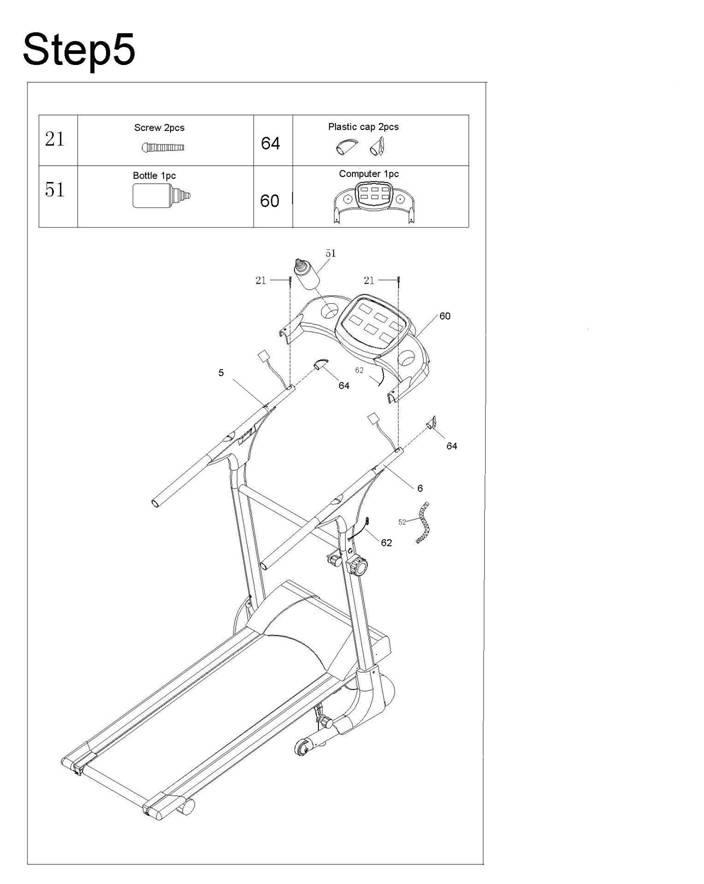

ШАГ 5

Примечание:

Перед использованием убедитесь, что все места соединений плотно закреплены.

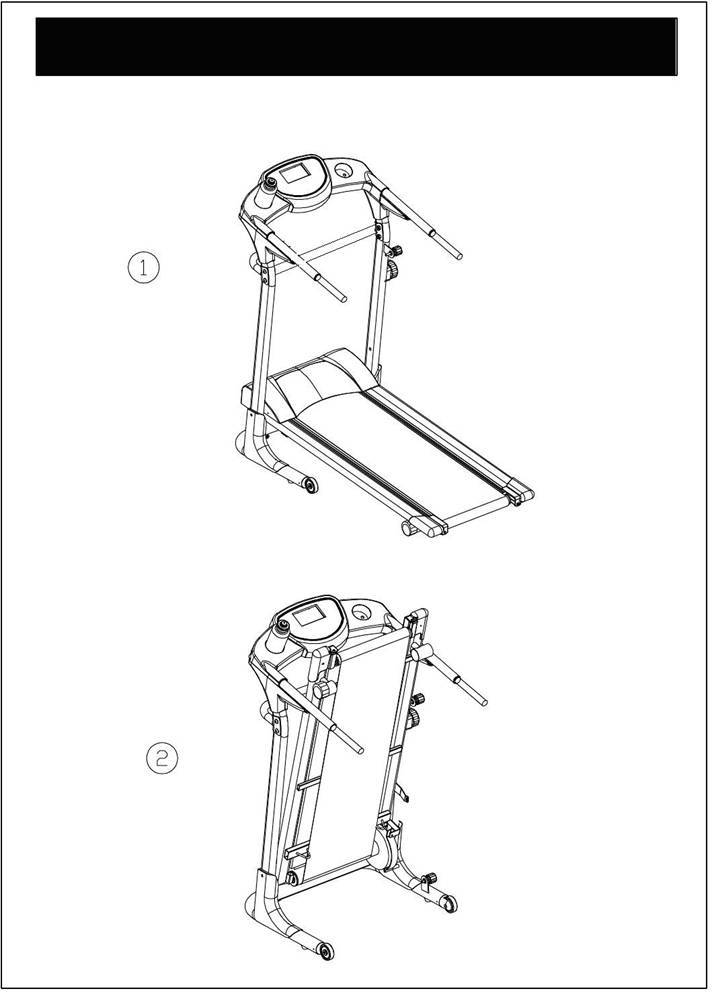

КАК СЛОЖИТЬ ТРЕНАЖЕР

РЕГУЛИРОВКА ЛЕНТЫ БЕГОВОЙ ДОРОЖКИ

ЦЕНТРОВКА И ОБСЛУЖИВАНИЕ ЛЕНТЫ ДОРОЖКИ

Лента дорожки должна быть правильно отцентрована. Если она немного сместилась вбок, это можно исправить с помощью регулировочных винтов заднего ролика. С помощью прилагаемого инструмента (34) выполните следующие шаги (см. стр. 12):

ПРИ СМЕЩЕНИИ ВЛЕВО

Поверните левый регулировочный винт на 1/2 оборота по часовой стрелке, а правый - на 1/2 оборота против часовой стрелки.

ПРИ СМЕЩЕНИИ ВПРАВО

Поверните левый регулировочный винт на 1/2 оборота против часовой стрелки, а правый - на 1/2 оборота по часовой стрелке.

ПРОСКАЛЬЗЫВАНИЕ ЛЕНТЫ

Если лента проскальзывает при движении, поверните оба винта на 1/2 оборота по часовой стрелке. Запустите беговую дорожку и пройдитесь по ней. Если лента продолжает проскальзывать, повторите операцию.

ПРИМЕЧАНИЯ:

Если после регулировки лента по-прежнему смещена вбок, возможно, тренажер стоит на неровной поверхности. В этом случае следует переместить его в другое место.

Не закручивайте регулировочные винты слишком туго. Поворачивайте их постепенно на четверть оборота за один раз, чтобы не повредить подшипники ролика.

Регулярно смазывайте ленту беговой дорожки - распыляйте силиконовую смазку по платформе беговой дорожки (под лентой беговой дорожки). Не используйте смазку WD-40 или другие смазки на основе нефтепродуктов, так как это приведет к повреждению платформы и ленты.

СМАЗКА БЕГОВОЙ ДОРОЖКИ

Смазка улучшает качество работы тренажера и увеличивает срок его службы. Перед смазкой протрите поверхность платформы сухой тканевой салфеткой от пыли и грязи.

КАК ПРОВЕРИТЬ НАЛИЧИЕ СМАЗКИ?

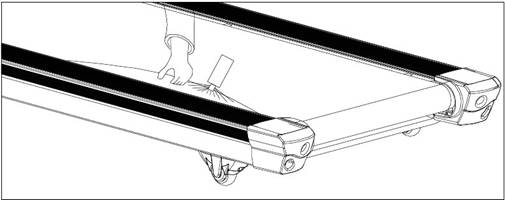

Поднимите ленту дорожки с одной стороны и проверьте поверхность платформы.

Если поверхность липкая на ощупь, смазка не требуется.

Если поверхность сухая на ощупь, используйте 30-40 мл смазки

КАК СМАЗАТЬ БЕГОВУЮ ДОРОЖКУ?

1. Поднимите ленту дорожки с одной стороны.

2. Нанесите 30-40 мл смазки посередине, на поверхность платформы.

3. Пройдитесь по дорожке на низкой скорости в течение 3 – 5 минут, чтобы равномерно распределить смазку.

ПРИМЕЧАНИЕ: Не используйте слишком много смазки. Излишки смазки по бокам дорожки следует вытереть.

ВНИМАНИЕ: Для одной смазки используйте не более 30-40 мл. смазки.

ПЕРИОДИЧНОСТЬ СМАЗКИ

1. Через первые 25 часов использования (1-2 месяца) (использовать 30-40 мл. смазки).

2. Каждые 50 часов использования (2-3 месяца) (использовать 30-40 мл. смазки).

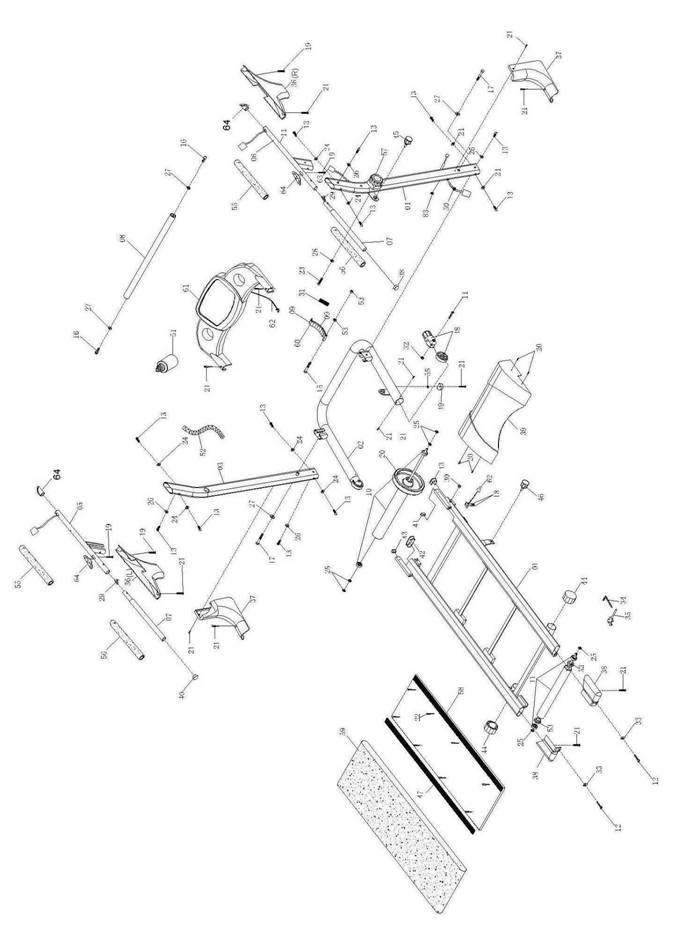

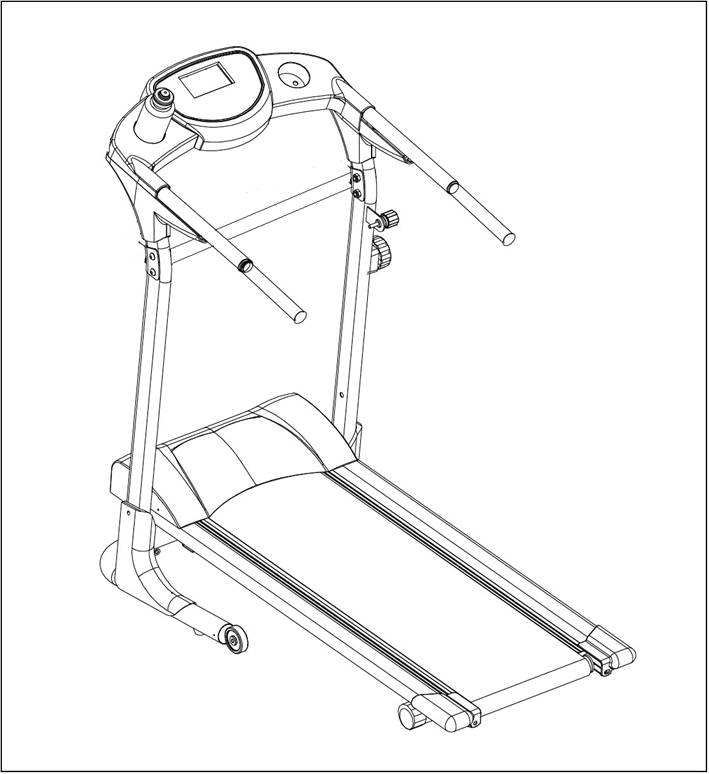

СХЕМА ТРЕНАЖЕРА

СПИСОК ДЕТАЛЕЙ

№	НАЗВАНИЕ	Шт.	№	НАЗВАНИЕ	Шт.
1	Основная рама	1	33	Крюк с винтом	2
2	Нижняя рама	1	34	Инструмент (1)	1
3	Вертикальна трубка (Л)	1	35	Инструмент (2)	1
4	Вертикальна трубка (П)	1	36	Кожух рукоятки (Л и П)	2
5	Рукоятка (Л)	1	37	Нижний кожух (Л и П)	2
6	Рукоятка (П)	1	38	Заглушка рамы (Л и П)	2
7	Задняя рукоятка	2	39	Кожух махового колеса	1
8	Поперечная трубка	1	40	Круглая заглушка	2
9	Магнитный кронштейн	1	41	D-образная заглушка	1
10	Передний ролик	1	42	Заглушка	1
11	Задний ролик	1	43	Квадратная заглушка	2
12	Болт с головкой под внутренний 6-гранник (M6x65L)	2	44	50%φ Заглушка	2
13	Болт с головкой под внутренний 6-гранник (M8x15L)	12	45	Маховик-фиксатор (длинный)	1
14	Болт с головкой под внутренний 6-гранник (M8x45L)	2	46	Маховик-фиксатор (короткий)	1
15	Болт с головкой под внутренний 6-гранник (M8x40L)	1	47	Боковой рельс	2
16	Болт с головкой под внутренний 6-гранник (M10x20L)	2	48	Ролики	2
17	Болт с 6-гранной головкой (M10x60L)	2	49	Подложка нижней рамы	4
18	Шуруп (ST3.0x10)	2	50	Заглушка провода	2
19	Шуруп (ST4.0x20)	4	51	Бутылка	1
20	Шуруп (ST4.0X13)	4	52	Пластиковая гофр. мембрана	1
21	Шуруп (ST4.0x19)	18	53	Подпорка подшипника φ45	2
22	Шуруп (ST5.0x25)	8	54	Трубка из пеноматериала (длинная)	2
23	Болт с полукруглой головкой (M5x15L)	1	55	Трубка из пеноматериала (короткая)	2
24	Изогн. шайба (18x8.3x15T)	8	56	Маховик регулятора натяжения	1
25	Шайба (16x12.5x1.0)	6	57	Платформа беговой дорожки	1
26	Шайба (16x8.3x1.0)	4	58	Лента беговой дорожки	1
27	Шайба (20x10.5x1.4)	4	59	Магнит	6
28	Шайба (13x6.5x1.4T)	1	60	Компьютер	1
29	Пластиковый маховик (8x45x55x6φ)	2	61	Компьютерный датчик	1
30	Гайка (M10)	2	62	Компьютерный провод датчика	1
31	Пружина	1	63	Пульсовой датчик	2
32	Гайка (M8)	2	64	Заглушка	2
