Электрические цепи. Тестовые задания для практических и лабораторных занятий по дисциплине «Электротехника» (стр. 6 )

7. 19 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

7. 20 Как определить ток в нейтральном (нулевом) проводе, если известны токи в фазах?

A) IN = IA + IB*cos1200 + IC*cos2400; B) IN = (IA + IB + IC) / 3; C) IN = IA - IB*cos1200 - IC*cos2400; D) IN = IA + IB + IC.

7. 21 Определить линейный ток, если нагрузка симметричная (zA=zB=zC), а Iф = 2 А

A) Iл = *2 А; B) Iл = 2 А; C) Iл = 2/ А; D) Iл =1 А.

7. 22 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?



7. 23 Почему обрыв нулевого провода в четырех проводной системе трехфазного тока является аварийным режимом?

A) на всех фазах нагрузки напряжения резко возрастут;

B) нарушится симметрия фазных напряжений нагрузки при несимметричной нагрузке;

C) токи в фазах станут равными нулю;

D) фазные напряжения станут равными линейным.

7. 9 Каковы соотношения между линейными и фазными токами и напряжениями для симметричной нагрузки, соединенной в «звезду»?

A) Iл = Iф, Uл = Uф;

B) Iл = Iф, Uл = Uф;

C) Iл = Iф/, Uл = Uф;

D) Iл = Iф, Uл = Uф/.

7. 25 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?



A) никак не скажется; B) нарушится симметрия как фазных, так и линейных токов; C) фазные токи изменятся, их сумма станет равной нулю (IA + IB + IC =0), D) что приведет к несимметрии фазных напряжений (UA ≠ UB ≠ UC); E) приемники всех трех фаз останутся без энергии (IA = IB = IC =0)

7. 26 Скажется ли обрыв нейтрального провода на параметры трехфазной цепи, работающей в симметричном режиме?

7. 27 Какие из приведенных ниже напряжений при соединении «звездой» не предусмотрены ГОСТом и не применяются на практике?

A) Uф = 100 В, Uл = 173 В; B) Uф = 127 В, Uл = 220 В; C) Uф = 220 В, Uл = 380 В; D) Uф = 380 В, Uл =660 В.

7. 28 При равномерной нагрузке ток в нейтральном проводе равен:

A) IN = IA + IB + IC = 0;

B) IN = IA + IB + IC ≠ 0;

C) IN = IA + IB* cos1200 + IC* cos 2400;

D) IN = (IA + IB + IC) / 3.

7. 29 На рисунке построена векторная диаграмма линейных и фазных напряжений электроприемника, соединенного по схеме «звезда». Указать ошибку в вариантах

A) uA = Um * sin ωt, uB = Um * sin (ωt - 600), uC = Um * sin (ωt - 1200); B) UAB = UA – UB, UBC = UB – UC, UCA = UC – UA; C) Uл = Uф; D) UA = UB = UC.

7. 30 При каких условиях нагрузка трехфазной цепи, соединенной в «звезду», будет равномерной?

A) |IA |= |IB |= |IC|;

B) RA = RB = RC, φA = φB = φC;

C) xA = xB = xC, φA = φB = φC;

D) zA = zB = zC, cos φA = cos φB = cos φC.

8 Трехфазные цепи с соединением нагрузки в треугольник

8. 1 Как три однофазных приемника соединить треугольником?

A) концы фаз X, Y, Z соединить в общую нейтральную точку, а начала фаз A, B, C подключить к трехфазной сети;

B) начала фаз A, B, C соединить в общую нейтральную точку, а концы фаз X, Y, Z подключить к трехфазной сети;

C) конец каждой фазы соединить с началом следующей фазы (X – B, Y – C, Z – A), а точки соединения подключить к трехфазной сети;

D) осуществить соединения X –Y, B – C, Z - A, а точки соединения подключить к трехфазной сети.

8. 2 Определить линейный ток, если нагрузка симметричная

A) Iл = Iф; B) Iл = Iф; C) Iл = Iф / ; D) Iл = 2*Iф;

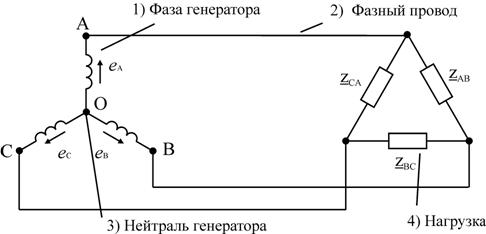

8. 3 Укажите ошибку в надписях на рисунке:

A) 1; B) 2; C) 3; D) 4.

8. 4 Какая из электрических схем соответствует векторной диаграмме напряжений и токов?

A) при соединении фаз «звезду», где RA=RB=RC, LA=LB=LC; B) при соединении фаз «треугольник», где RAB=RBC=RCA, LAB=LBC=LCA; C) при соединении фаз в «треугольник», где RAB=RBC=RCA; D) при соединении фаз в звезду, где RA=RB=RC.

8. 5 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

8. 6 Что понимают под фазой трехфазной цепи?

A) промежуток времени T=1 /f, по истечении которого значения периодической величины повторяются;

B) участок трехфазной цепи, по которому протекает одинаковый ток;

C) провод, соединяющий нулевые точки трехфазного генератора и трехфазной нагрузки, собранных по схеме «звезда» - «звезда»;

D) аргумент синусоидально меняющейся величины .
8. 7 Какая из электрических схем соответствует векторной диаграмме напряжений и токов?

8. 8 Какой из токов в схеме линейный, а какой – фазный?

A) оба тока линейные (I1 и I2); B) оба тока – фазные (I1 и I2); C) ток I1 – линейный, ток I2 – фазный; D) ток I2 – линейный, ток I1 – фазный;

A) при соединении фаз треугольником и симметричной нагрузке; B) при соединении фаз звездой и симметричной нагрузке; C) при соединении фаз треугольником и несимметричной нагрузке; D) при соединении фаз звездой и несимметричной нагрузке.

8. 9 Векторная диаграмма фазных и линейных токов, какой схемы изображена на рисунке?

8. 10 Какая из электрических схем соответствует векторной диаграмме напряжений и токов?

8. 11 Определить фазные токи, если нагрузка симметрична:

A) Iф = 380 А; B) Iф = 127 А; C) Iф = 380* А; D) Iф = 380 / А.

8. 12 Какое из равенств, составленных для данного рисунка, содержит ошибку?

A) iAB = Imsinωt, iBC = Imsin(ωt-600), iCA = Imsin(ωt-1200); B) IA = IAB – ICA, IB = IBC – IAB, IC = ICA – IBC; C) Iл = Iф; D) IAB = IBC = ICA .

8. 13 Какая из электрических схем соответствует векторной диаграмме напряжений и токов?

8. 14 В какой из расчетных формул, составленной для данного рисунка, допущена ошибка?

A) XCA= 1/(2πfL), XBC=2πfL; B) ZAB=RAB, ZBC=RBC+jXBC, ZCA=RCA - jXCA; C) IAB=UAB/ZAB, IBC=UBC/ZBC, ICA=UCA/ZCA; D) IA=IAB+ICA, IB=IBC+IAB, IC=ICA+IBC.

8. 15 Каковы соотношения между линейными и фазными токами и напряжениями для рисунка?

A) Iл = Iф/, Uл = Uф/; B) Iл = Iф, Uл = Uф; C) Iл = Iф, Uл = Uф; D) Iл = Iф, Uл = Uф/.

8. 16 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

8. 17 В каком из выражений для случая, указанного на рисунке, допущена ошибка?

A) UAB=UCA/2, UBC=UCA/2; B) IAB=IBC=ICA; C) IAB=UCA/(2Rф), IBC=UCA/(2Rф); D) IB = 0.

8. 18 Под несимметричной нагрузкой при соединении фаз в «треугольник» понимают нагрузку, при которой сопротивления фаз:

A) ZA≠ ZB≠ ZC , RA≠RB≠RC, XA≠XB≠XC;

B) ZAB≠ ZBC≠ ZCA , RAB≠RBC≠RCA, XAB≠XBC≠XCA;

C) ZA= ZB= ZC , RA=RB=RC, XA=XB=XC;

D) ZAB= ZBC= ZCA , RAB=RBC=RCA, XAB=XBC=XCA.

8. 19 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

8. 20 Определить характер несимметричной нагрузки фаз (AB, BC, CA) по векторной диаграмме напряжений и токов

A) активно –емкостно –индуктивный; B) активно –индуктивно –емкостной; C) индуктивно –активно –емкостной; D) индуктивно –емкостно –активный.

8. 21 Для какой нагрузки справедливы следующие формулы:

P=3UфIфcos φ=UлIлcos φ,

Q=3UфIфsin φ=Uл Iл sin φ,

S=3UфIф=Uл Iл?

A) для трехфазной равномерной нагрузки;

B) для трехфазной несимметричной нагрузки;

C) для трехфазной симметричной и несимметричной нагрузок;

D) для трехфазной неравномерной нагрузки.

8. 22 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

A) при соединении фаз в «треугольник» и симметричной активно-индуктивной нагрузке; B) при соединении фаз в «звезду» и симметричной активно-индуктивной нагрузке; C) при соединении фаз в «треугольник» и симметричной активной нагрузке; D) при соединении фаз в «звезду» и симметричной активной нагрузке.

8. 23 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

8. 24 Определить фазное напряжение, если нагрузка симметрична

A) Uф = 380 В; B) Uф = 380 В; C) Uф = 380/ В; D) Uф = 127 В.

8. 25 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

8. 26 Определить линейные токи, если нагрузка симметрична

A) Iл = 380 А; B) Iл = 127 А; C) Iл = 380 А; D) Iл = 380/ А.

8. 27 Что понимают под электрической трехфазной цепью?

A) совокупность трех синусоидальных э. д.с. одинаковой частоты и амплитуды, сдвинутых по фазе относительно друг друга на 1200, и создаваемых тремя источниками энергии;

B) совокупность трех синусоидальных э. д.с. одинаковой частоты и амплитуды, сдвинутых по фазе относительно друг друга на 1200, и создаваемых общим источником энергии;

C) систему из трех э. д.с. одинаковой частоты и амплитуды, и совпадающих по направлению;

D) совокупность трехфазной системы э. д.с., трехфазной нагрузки и соединительных проводов.

8. 28 Векторная диаграмма напряжений и токов, какой схемы изображена на рисунке?

A) iAB = Imsin(ωt-φ), iBC = Imsin(ωt-600-φ), iCA = Imsin(ωt-1200-φ); B) IA = IAB – ICA, IB = IBC – IAB, IC = ICA – IBC; C) Iл = Iф; D) IAB = IBC = ICA .

8. 29 Какое из равенств, составленных для данного рисунка, содержит ошибку?

8. 30 Какая из приведенных ниже формул для трехфазной цепи, соединенной «треугольником», при симметричной нагрузке содержит ошибку?

A) P = Uл Iл cos φ;

B) S = Uл Iл;

C) Uл = Uф;

D) Iл = Iф.

Литература

1 Немцов и электроника. – М. : МЭИ,

2003.– 584 с.

2 Паначевный электротехники. – Ростов-на-Дону: «Феникс», 2002. – 264 с.

3 Волынский . – М. : Энергоатомиздат, 1987.–502 с.

4 Данилов электротехника. – М. : «Высшая школа», 1977.– 412 с.

5 Касаткин . – М. : Энергоатомиздат, 1983. – 430 с.
