Компьютер двигателя

Компьютер двигателя.

Данные таблицы опережения зажигания от оборотов.

Опережение град.	Об/мин двигателя	Вычисленное значение tch0 (Номер ячейки таблицы) Эти же данные выдаются при запросе в качестве оборотов двигателя
	600	212
9	650	196
10	1100	116
11	1200	106
12	1475	86
13	1500	85
14	1625	78
15	1750	73
16	1875	68
17	1950	66
18	2000	64
19	2100	61
20	2150	59
21	2200	58
22	2300	55
23	2350	54
24	2425	53
25	2500	51
26	2550	50
27	2600	49
28	2650	48
29	2700	47
30	2750	46
31	2800	45
32	3100	41
33	3500	36
34	3800	33
35	4200	30
36	4700	27
37	5300	24
38	6000	21

Датчик зажигания должен располагаться после ВМТ(по часовой) на 20˚ (5˚ - запас для работы программе, 10˚ - начальное значение ручного регулирования,

При расположении датчика на 15˚ после МЗ

– +5˚ поздное зажигание (запуск).

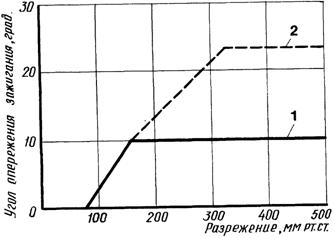

Данные таблицы задержки зажигания от разряжения на впуске.

мм. РТ. Столба	Адрес ячейки таблицы	Опрежение град.
40	26	0
60	31	0
80	38	0
100	45	3
120	51	5
140	58	7
160	65	10
180	72	12
200	79	14
220	87	16
240	94	17
260	102	18
280	110	20
300	119	21
320	127	23
340	135	23
