ОБ УПОРЯДОЧЕНИИ КИСЛОРОДА В СТРУКТУРЕ КЕРАМИКИ LaBaCuFeO5+d
, , Башкиров Л. А.
БГТУ, а.
Многие свойства сложных нестехиометричных по кислороду оксидных фаз (к которым относится и соединение LaBaCuFeO5+d (I) структура которого близка к структуре ВТСП YBa2Cu3O7-d) в значительной степени зависят как от величины индекса их кислородной нестехиометрии (d), так и от степени упорядоченности ионов кислорода в их кристаллической решетке [1].

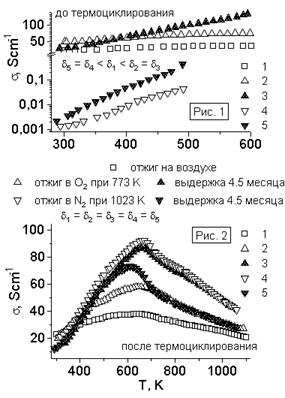

В настоящей работе представлены результаты исследования влияния указанных двух параметров на электропроводность (s) керамики (I). Найдено, что s свежеотожженных образцов закономерно растет с ростом d (фаза (I) является проводником p-типа) (рис.1, кривые 1-3). Вместе с тем, было установлено, что длительное хранение образцов на воздухе приводит к значительному росту их проводимости (рис.1, кривые 2/3, 4/5) по сравнению со свежеотожженными. Более того, оказалось, что после многократного термоциклирования, приводящего к выравниванию d, s отожженных как в O2, так и в N2 образцов значительно превышает s образцов, синтезированных на воздухе (рис.2). Причиной такого аномального поведения s керамики (I) являются, вероятнее всего, процессы упорядочения кислорода в (-LaOd-)-слоях кристаллической решетки (I), протекающие как при повышенных ( К) температурах (в условиях повышенного градиента mО между объемом зерен керамики и газовой фазой [2]), так и, видимо, при комнатной температуре.
Работа выполнена при частичной финансовой поддержке БРФФИ (гранты Х99М-022, Х03М-049) и МНТЦ (проект № В-625).
Список литературы:
1. Клындюк . … канд. хим. наук. Минск. 2001.
2. , , Башкиров . Матер. 37, 4,
