	УТВЕРЖДАЮ
Директор ООО "НИК-ЭЛЕКТРОНИКА"
	"		"		2011	г.

Теплосчетчики
НІК-7061
Руководство по эксплуатации
ААШХ.407323.001 РЭ

Киев 2011 г.

Содержание

1 Описание и работа 4

1.1 Назначение и область применения 4

1.2 Технические характеристики 4

1.3 Кодирование теплосчетчиков при заказе 7

1.4 Комплектация 7

1.5 Работа теплосчетчиков 7

1.6 Маркировка и пломбирование 8

2 Использование по назначению 9

2.1 Эксплуатационные ограничения 9

2.2 Меры безопасности 9

2.3 Монтаж и подготовка к работе 9

3 Техническое обслуживание 11

3.1 Общие указания 11

3.2 Индикация и управление. 11

3.3 Характерные неисправности и методы их устранения 12

3.4 Техническое обслуживание 13

3.5 Замена встроенного элемента питания 13

4 Транспортирование и хранение 15

5 Гарантии производителя 16

Приложение А Внешний вид теплосчетчика без радиоинтерфейса 18

Приложение Б Внешний вид теплосчетчика с радиоинтерфейсом 19

Настоящее руководство по эксплуатации (далее по тексту – РЭ) содержит назначение, технические характеристики, описание принципа работы, правила монтажа, эксплуатации, транспортирования и хранения теплосчетчиков НІК-7061 (далее по тексту – теплосчетчики).

В процессе эксплуатации теплосчетчиков необходимо строго соблюдать все указания настоящее РЭ.

До начала установки теплосчетчика внимательно прочитайте данное РЭ.

За повреждение теплосчетчика при его неправильной установки изготовитель ответственности не несет. Гарантийные обязательства не распространяются на детали, поврежденные в результате неправильного монтажа или эксплуатации.

Изготовитель оставляет за собой право внесения изменений в конструкцию теплосчетчика, улучшающих его качество, эти изменения могут быть не отражены в настоящем РЭ.

2 Описание и работа

2.1.1 Теплосчетчики предназначены для измерения и учета, в том числе коммерческого, расхода тепловой энергии в закрытых системах теплоснабжения с жидкостным теплоносителем, потребляемой объектами различного назначения: жилыми, коммунально-бытовыми и др.

2.1.2 Теплосчетчики внесены в Державний реєстр засобів вимірювальної техніки под номером У3225-12.

2.1.3 Теплосчетчики должны эксплуатироваться в отапливаемых помещениях при следующих условиях:

- температура окружающего воздуха от 5 до 55 оС;

- относительная влажность до 75 %.

2.2.1 Характеристики теплосчетчиков приведены в таблицах 1 и 2. В таблице 2 приведены характеристики теплосчетчиков относительно диаметра условного прохода.

2.2.2 Внешний вид теплосчетчиков без радиоинтерфейса показан в Приложении А. Внешний вид теплосчетчиков с радиоинтерфейсом показан в

2.2.3 При нормальных климатических условиях относительная погрешность теплосчетчика после изготовления и после ремонта не превышает значений:

Е = ± (4 + 0,05 qp/q + 4ΔΘmin/ΔΘ)

где qp – номинальное значение расхода,

q – текущее значение расхода,

ΔΘmin – минимальная разница температур, равная 3 градуса,

ΔΘ – текущее значение разности температуры;

в соответствии с требованиями, установленными ДСТУ EN 1434-1 для теплосчетчиков класса точности 3.

2.2.4 Для обмена информацией с внешними устройствами теплосчетчики в зависимости от исполнения имеют оптический порт и радиоканал c использованием широкополосного радиодоступа в ZigBee сети. Радиосвязь обеспечивают сертифицированные радиомодули НІК ТУ У 32.020:2010, которые включены в «Реєстр радіоелектронних засобів і випромінювальних пристроїв, що можуть застосовуватися на території України в смугах радіочастот загального користування» и работают в диапазоне частот от 2400 до 2483,5 МГц с максимальными значениями эквивалентной изотропно излучаемой мощности передатчика 2 мВт (3 дБм) или 50 мВт (17 дБм).

1.2.5.Средняя наработка на отказ теплосчетчика не менее 10000 ч.

2.2.5 Средний полный срок службы теплосчетчика не менее 12 лет.

2.2.6 Время работы от встроенной батареи не менее 6 лет.

2.2.7 Межповерочный интервал для теплосчетчиков – 4 года.

Таблица 1

Продолжение таблицы 1
Класс точности	3
Класс эксплуатационный	А
Единицы измерения количества теплоты	кВт*ч
Тип теплоносителя	вода
Рабочее давление, кПа	1600
Потеря давления, кПа	< 24
Температура теплоносителя, оС	от 4 до 95
Рабочая разница температур датчиков температуры, оС	от 3 до 70
Длина успокоительного прямолинейного участка трубопровода до и после теплосчетчика	3 ДУ до теплосчетчика и 2 ДУ после теплосчетчика
Варианты установки	горизонтальная и вертикальная
Принцип вычисления энергии (динамическая характеристика)	Энергия = V * ΔΘ * k, где V – объем воды, ΔΘ – разность температур, k – коэффициент в соответствии с ДСТУ EN 1434
Работа в прямом и обратном направлении	Теплосчетчик устанавливается в прямом направлении
Класс защиты от пыли и воды в соответствии с ДСТУ IEC 61010-1	IP54

Таблица 2

Продолжение таблицы 2
Номинальный диаметр	DN 15	DN 20	DN 25
Номинальный расход теплоносителя, м3/ч	1,5	2,5	3,5
Максимальный расход теплоносителя, м3/ч	3,0	5,0	7,0
Минимальный расход теплоносителя, м3/ч	0,03	0,05	0,07
Чувствительность расхода теплоносителя, м3/ч	0,006	0,01	0,014
Резьбовые соединения расходомерного участка	G ¾ B	G 1 B	G 1 ¼ B
Длина расходомерного участка, мм, не более	110	130	160
Размеры теплосчетчика: ширина/высота, мм, не более	70/90	70/90	70/95
Размеры теплосчетчика с радиоинтерфейсом: ширина/высота, мм, не более	100/110	100/110	100/115
Масса теплосчетчика без радиоинтерфейса, кг, не более	0,73	0,78	1,03
Масса теплосчетчика с радиоинтерфейсом, кг, не более	0,8	0,9	1,2
Максимальное значение теплового потока, кВт	до 250	до 400	до 400

Таблица 3

При заказе теплосчетчиков кодирование производится в соответствии с таблицей 3.

Продолжение таблицы 3
Параметр	Код заказа
Теплосчетчик	НІК-7061-	хх-	х-	х-	хх, х
Номинальный диаметр (DN)		15 20 25
Наличие оптопорта			0 – нет 1 – есть
Наличие радио-интерфейса				0 – нет 1 – есть
Длина провода термодатчиков					от 1,5 м до 10 м с шагом 0,5 м, стандартная длина 2,5 м

В комплект поставки теплосчетчика входят:

- теплосчетчик НІК-7061 ААШХ.407323.001 1 шт.;

- комплект штуцеров с накидными гайками 1 комплект;

- руководство по эксплуатации ААШХ.407323.001 РЭ 1 экз. (на партию счетчиков в один адрес);

- паспорт ААШХ.407323.001 ПС 1 экз.;

- потребительская тара 1 шт.

2.5.1 Теплосчетчик представляет собой компактный измерительный прибор, состоящий из узла счетчика воды, узла электронного вычислителя теплоты и пары термодатчиков.

2.5.2 Поток воды подается в корпус счетчика через фильтр и подающее сопло и поступает в измерительную полость, где установлена крыльчатка. После чего вода через выходное сопло поступает в трубопровод. Количество оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. На крыльчатке расположены маячки. При вращении крыльчатки эти маячки периодически проходят мимо датчиков, которые в свою очередь преобразуют факт прохождения в импульсы. Далее эти импульсы поступают в узел электронного вычислителя теплоты.

2.5.3 Исходя из частоты полученных импульсов, микропроцессор вычисляет объем воды, прошедшей через теплосчетчик. Микропроцессор также вычисляет значение температуры воды в подающем и обратном трубопроводе, измеряя сопротивление термодатчиков. На основании вычисленного объема прошедшей воды и значений температур производится вычисление потребленной тепловой энергии в соответствии с рекомендациями ДСТУ EN 1434. Накопленное значение потребленной тепловой энергии индицируется на жидкокристаллическом индикаторе.

2.6.1 На корпусе теплосчетчика нанесена стрелка, указывающая направление потока протекающей воды.

2.6.2 Термодатчик, устанавливаемый в подающий трубопровод, маркирован биркой красного цвета. Термодатчик, устанавливаемый в обратный трубопровод, маркирован биркой синего цвета.

2.6.3 Теплосчетчик пломбируется в соответствующих местах, предусмотренных конструкторской документацией. Места пломбировки показаны в Приложениях А и Б.

3 Использование по назначению

3.1.1 Теплосчетчики устанавливаются в отапливаемых помещениях с температурой окружающего воздуха от +5 0С до + 55 0С и относительной влажностью не более 93 %.

3.1.2 Не допускается превышение максимальной температуры воды. Максимальная температура воды для теплосчетчиков равна 95 оС.

3.2.1 К эксплуатации и ремонту теплосчетчика допускаются лица, имеющие необходимую квалификацию, изучившие данный документ и прошедшие инструктаж по технике безопасности.

3.2.2 Источником опасности при монтаже и эксплуатации теплосчетчика является теплоноситель, находящийся под давлением до 1,6 МПа и (или) температурой до 95°С.

3.2.3 При работе с теплосчетчиком ЗАПРЕЩАЕТСЯ проводить работы по монтажу без полного снятия давления на участке трубопровода и остывания теплоносителя до безопасной температуры.

3.2.4 В процессе работы с теплосчетчиком запрещается использовать неисправные приборы и инструменты.

3.3.1 Перед установкой теплосчетчика питающая теплосеть, в которую его включают, должна быть тщательно промыта для устранения загрязнений. Фильтры должны быть очищены.

3.3.2 Теплосчетчики необходимо защищать от риска повреждения ударом и вибрацией.

3.3.3 Теплосчетчик не следует подвергать излишним механическим воздействиям со стороны труб и фитингов.

3.3.4 Участки труб до и после установки теплосчетчика должны быть надлежащим образом закреплены.

3.3.5 При монтаже теплосчетчика должен быть предусмотрен прямолинейный участок трубы длиной равной трем номинальным диаметрам на входе теплосчетчика и двум номинальным диаметрам на выходе теплосчетчика.

3.3.6 Направление движения воды в теплосчетчике должно совпадать со стрелкой на корпусе теплосчетчика.

3.3.7 Перед теплосчетчиком после запорной арматуры вне зоны прямолинейного участка рекомендуется устанавливать сетчато-осадочный фильтр.

3.3.8 Перед установкой теплосчетчика необходимо проверить наличие пломбы. Теплосчетчик без пломбы к эксплуатации не допускается.

4 Техническое обслуживание

4.1.1 Не менее одного раза в месяц необходимо производить осмотр:

- проверить отсутствие повреждения корпуса теплосчетчика;

- проверить функционирования теплосчетчика;

- проверить работоспособности запорной арматуры, отсутствие протеканий;

- проверить и очистить фильтр (при чистке фильтра особое внимание обратить на целостность внутренней сетки);

- убедиться, что температура окружающей среды находится в допустимых пределах;

- проверить целостность пломб;

- следить за уровнем разряда встроенного элемента питания и при необходимости отправить теплосчетчик на замену встроенного элемента питания.

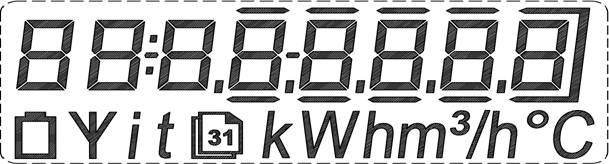

4.2.1 Внешний вид индикатора.

Индикация значений, параметров и состояния теплосчетчика осуществляется на 8-и разрядном LCD дисплее со строкой с специализированными символами. Обновление информации на индикаторе теплосчетчика происходит раз в 12 секунд. Внешний вид индикатора приведен на рисунке 1.

Рисунок 1. Внешний вид индикатора.

4.2.2 Управление работой индикатора

Управление отображением информации на индикаторе теплосчетчика осуществляется с помощью красной кнопки на его корпусе в соответствии с рисунком 2.

Рисунок 2 Состояние индикатора теплосчетчика.

4.3.1 На жидкокристаллическом индикаторе теплосчетчика отображаются следующие аварийные сообщения:

Err 001 - отсутствие подтверждения приема байта от Flash FM24V10;

Err 002 - ошибка чтения/записи Flash FM24V10, прочитанные данные не соответствуют записанным;

Err 003 - отсутствует датчик оборотов (может возникнуть только при калибровке датчика оборотов, датчик калибруется один раз при изготовлении теплосчетчика);

Err 004 - большая амплитуда свободных колебаний после возбуждения датчика оборотов, невозможно определить уровень нуля;

Err 005 - неисправен супервизор MSP430FW427;

Err 006 - обрыв одного или обоих датчиков температуры.

Err 007 - короткое замыкание одного или обоих датчиков температуры или сопротивление одного или обоих датчиков температуры гораздо меньше 1000 Ом.

Устранение неисправностей, индицируемых как Err 001 - Err 005 возможно только в условиях производства теплосчетчиков.

Устранение обрыва (Err 006) или короткого замыкания (Err 007) датчиков температуры возможно в условиях сервисного центра по ремонту и поверке теплосчетчиков.

4.4.1 При обнаружении повреждений теплосчетчика или возникших сомнений в правильности показаний потребитель обязан немедленно поставить в известность об этом поставщика теплоносителя.

4.4.2 Ремонт теплосчетчиков допускается производить организациям, имеющим лицензию на проведение ремонта данных средств измерений.

4.4.3 После ремонта теплосчетчики подвергаются поверке.

4.4.4 Поверка теплосчетчиков при выпуске из производства, после ремонта и после истечения срока очередной поверки (межповерочный интервал – 4 года) производится в соответствии с методикой поверки ААШХ.407323.001 МП.

4.4.5 Для поверки теплосчетчик необходимо снять, а на его место установить соответствующий патрубок – вставку.

4.5.1 Время работы теплосчетчиков без замены элемента питания не менее 6 лет.

4.5.2 Появление на индикаторе теплосчетчика символа " " свидетельствует о том, что встроенный элемент питания должен быть заменен в течение двух месяцев.

4.5.3 В теплосчетчике НІК-7061 без радиоинтерфейса применен элемент питания ER14505H-/2PT Lithium AA 3.6V 2700 mAh, а в теплосчетчике НІК-7061 с радиоинтерфейсом - XL-145F Lithium С 3.6V 8500 mAh. Допускается установка конструктивного аналога другого производителя.

4.5.4 Замена элемента питания должна производиться организациями, имеющими лицензию на проведение ремонта средств измерений.

4.5.5 Замена элемента питания осуществляется в следующем порядке:

- с теплосчетчика снять пломбировочное кольцо;

- снять крышку теплосчетчика вместе с платой;

- с помощью микрошунта на плате замкнуть контакты разъема Х4;

- отсоединить розетки датчиков вращения от разъемов Х8 и Х10 на плате теплосчетчика;

- открутить винты, крепящие плату к крышке теплосчетчика, и извлечь плату;

- выпаять элемент питания и передать на утилизацию, а вместо него впаять новый элемент питания;

- установить плату в крышку теплосчетчика и закрепить ее винтами;

- подключить розетки датчиков вращения к разъемам Х8 и Х10 на плате теплосчетчика;

- микрошунт снять с разъема Х4 платы теплосчетчика и установить его на один из контактов этого разъема;

- по индикатору теплосчетчика проконтролировать отсутствие аварийной индикации;

- установить крышку прибора на корпус теплосчетчика и зафиксировать ее пломбировочным кольцом.

4.5.6 После замены элемента питания должна быть осуществлена поверка работы теплосчетчика в соответствие с методикой поверки ААШХ.407323.001 МП.

5 Транспортирование и хранение

Транспортирование должно осуществляться в соответствии с правилами перевозок, действующими на каждый вид транспорта.

Условия хранения теплосчетчиков в складских помещениях потребителя (поставщика) в потребительской таре – по ГОСТ 22261

Воздух в помещении, в котором хранятся теплосчетчики, не должен содержать коррозионно-активных веществ.

6 Гарантии производителя

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию.

Гарантийный срок хранения теплосчетчиков – 6 месяцев с момента отгрузки теплосчетчика изготовителем.

В случае отсутствия отметки о продаже, гарантийный срок эксплуатации исчисляется с момента выпуска.

Гарантийный срок теплосчетчика продлевается на время, исчисляемое с момента подачи заявки потребителем до устранения дефекта предприятием-изготовителем.

Послегарантийный ремонт производится за счет потребителя.

Адрес предприятия изготовителя:

Україна

03148 м. Київ, просп. Леся Курбаса, 2Б.

ТОВ "НІК-ЕЛЕКТРОНІКА",

Тел/факс: (0,

E-mail: *****@***

www.nik.net.ua

Адреса сервисных центров по гарантийному и негарантийному ремонту теплосчетчиков:

03148 м. Київ, просп. Леся Курбаса, 2Б. тел. (0;

49055 м. Дніпропетровськ, вул. Будівельників, 34, тел. (0

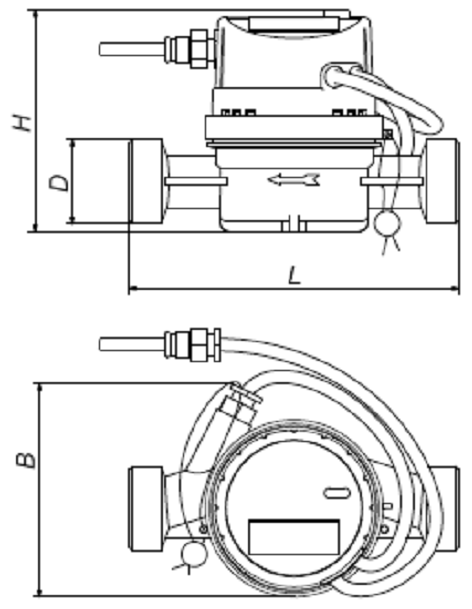

Приложение А
Внешний вид теплосчетчика без радиоинтерфейса

B – ширина теплосчетчика (см. таблицу 2);

D – диаметр присоединительной резьбы (см. таблицу 2);

H – высота теплосчетчика (см. таблицу 2);

L – длина степлочетчика (см. таблицу 2).

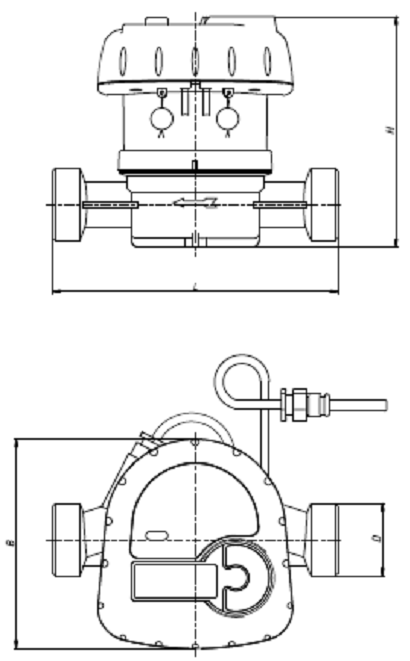

Приложение Б
Внешний вид теплосчетчика с радиоинтерфейсом

B – ширина теплосчетчика (см. таблицу 2);

D – диаметр присоединительной резьбы (см. таблицу 2);

H – высота теплосчетчика (см. таблицу 2);

L – длина теплосчетчика (см. таблицу 2).
