Электропривод УП-ОД-140/2
Техническая информация
Двухпозиционный электропривод выполняет только две команды: «открыть», «закрыть» и не предназначен для остановки рабочего органа в промежуточных положениях.
Электромеханический исполнительный механизм (далее электропривод) предназначен для дистанционного управления запорной арматурой (шаровым краном или поворотной заслонкой) - потоком жидкости, пара или газа протекающих по трубопроводу.
Привод предназначен для продолжительной работы от сети постоянного тока с напряжением 24В ±10% в следующих условиях:
температура окружающей среды от - 40 до + 70°С при относительной влажности от 30 до 80%;
при вибрации с частотой до 30 Гц и амплитудой до 0,2мм;
рабочее положение в пространстве – произвольное.
Степень защиты электроприводов от воздействия окружающей среды IP65.
Привод не предназначен для работы в средах, содержащих агрессивные газы, пары и вещества, вызывающие разрушение его покрытия, изоляции и материалов, а также во взрывоопасных средах.
Цепи управления электропривода и сигнализации имеют гальваническую развязку.
Управление электроприводом осуществляется одним сигналом (два провода). Если нет необходимости в гальванической развязке цепи управления, в качестве общей цепи управления, допускается использование общей цепи питания электропривода -24В Общ.
Логическое состояние сигнала управления:
«0» (0-5 V) – соответствует команде «Закрыть»;
«1» (15-24 V) –соответствует команде «Открыть».
Ток потребления по цепи управления при логическом сигнале «1» не более 25mA.
Электропривод формирует сигналы о положении выходного вала и перегрузке электропривода.
Нагрузочная способность выходных контактов сигнализации электропривода 200В переменного тока (0,1А).
Когда привод подключен к цепи питания, его выходной вал может занимать только положение «Открыто», «Закрыто» или находиться в состоянии отработки заданного положения.
Остановка выходного вала электропривода в крайних положениях автоматическая, поэтому сигналы с датчиков конечного положения служат для сигнализации.
Привод имеет встроенную токовую схему защиты от механической перегрузки. Сброс сработавшей защиты осуществляется изменением логического уровня управляющего сигнала.
Световая сигнализация и подсветка шкалы, на которой отображается положение выходного вала, даёт возможность контролировать состояние привода.
Способ подключения электропривода - клеммная коробка
Технические параметры электропривода
Время отработки, с | 25-120** | |
Момент ном. н*м | 140 | |
Максимальный рабочий момент, н*м | 210 | |
Максимальная потребляемая мощность, Вт | 100 | |
Угол отработки, градус (90 град. соотв. 0,25 оборота) | 90 | |
Масса электропривода, кг | 8,5 | |
Управление | Цифровое: 1 разряд (положение: открыто-закрыто) | + |
Сигнализация | Перегрузка | + |
Крайнее положение (открыто, закрыто) | + | |
Ручной привод | +/- | |
Электромагнитный тормоз | +/- | |
Корректор периода отработки | +/- | |
Местное управление | - | |
Выносной модуль для дистанционного управления | - | |
Пульт проверки и контроля работоспособности электропривода | +/- | |
Пульт дистанционного управления электроприводом | +/- |
** с корректором периода отработки
+/- опция указывается в формуле заказа
![]() |

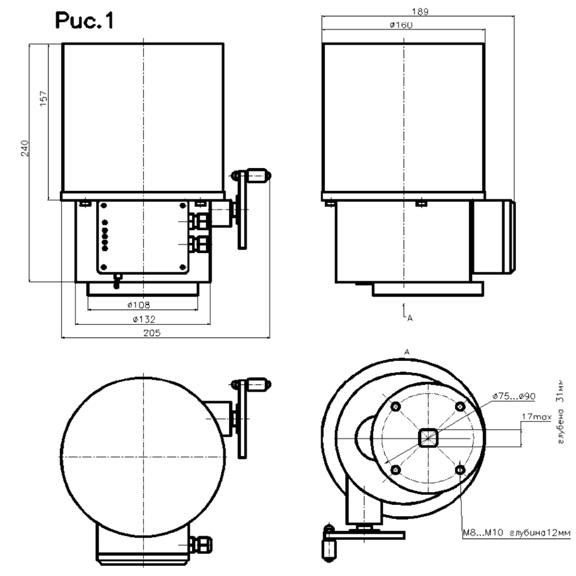

Габаритные и присоединительные размеры


Пример. Схема дистанционного управления электроприводом ОД
