Новый безвыводной корпус для SMD монтажа SOT1061 от компании NXP
Компания NXP Semiconductors анонсировала ряд компонентов выпускающихся в новом безвыводном корпусе для SMD монтажа SOT1061.
В новом корпусе компания NXP Semiconductors представила Транзисторы BISS (Breakthrough in Small Signal, дословно – «прорыв в малом сигнале»), в которых, применена новая технология позволяющая обеспечить значительное уменьшение напряжения VCEsat насыщения коллектор-эмиттер транзистора и выпрямительные диоды Шоттки.

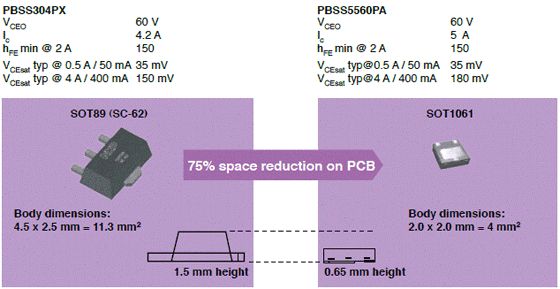

SOT1061 – это трехвыводной корпус размером всего 2х2х0,65 мм, обеспечивающий более долгий срок службы элемента, большую теплоотдачу и электрические характеристики (Ptot > 1Вт). Благодаря своему компактному размеру и высоким техническим характеристикам элементы в корпусе SOT1061 позволяют максимально эффективно использовать площадь печатных плат, обеспечивая максимальную интеграцию элементов, и идеально подходят для применения в портативных электронных устройствах.
Компания NXP так же планирует выпустить P-канальные MOSFET транзисторы и FET-KYs в 6-ти выводном корпусе SOT1118, размером всего 2х2х0,65 мм, к концу 2010 года.
Основные преимущества SOT1061 в транзисторах BISS и диодах Шоттки:
Основные моменты транзисторов BISS
- Ток коллектора до 6 А (пиковое значение ICM = 7 А)
- Ультранизкое напряжение насыщения VCEsat около 200 мВ при токе коллектора IC = 6 А
- Ультранизкое сопротивление насыщения RCEsat - 33 мОм
- Полный спектр напряжений от 12 до 100 В
Основные моменты выпрямительных диодов Шоттки
- Высокая устойчивость к обратному току с низким падением напряжения (IF = 2А при VFmax = 470 В)
- Интегрированная цепь защиты от ударных токов
Образцы транзисторов BISS и выпрямительных диодов Шоттки в корпусе SOT1061 доступны для заказа.
