Электропривод УП-ОР-45/15-0.25

Электропривод УП-ОР-45/15-0.25

Техническая информация

Регулируемый электропривод применяется с запорно-регулирующей трубопроводной арматурой, которая используется в составе технологического оборудования, где есть необходимость управлять физическими параметрами технологического процесса (расход продукта, температура, уровень, концентрация и т. п.). Электропривод может работать как отсекающий (выполнять команду закрыть-открыть) так и регулирующий, устанавливая рабочий орган в любом положении в пределах диапазона отработки электропривода. При этом положение рабочего органа (выходного вала) контролируют косвенно по параметрам технологического процесса, на которые влияет регулирующая арматура с электроприводом, или непосредственно по токовому сигналу обратной связи электропривода связи (4-20)mA). Цепь возврата токового сигнала - (4-20)mA гальванически соединена с общей цепью напряжения питания электропривода -24В Общ.

Привод предназначен для продолжительной работы от сети постоянного тока с напряжением 24В ±10% в следующих условиях:

температура окружающей среды от - 40 до + 70°С при относительной влажности от 30 до 80%;

при вибрации с частотой до 30 Гц и амплитудой до 0,2мм;

рабочее положение в пространстве – произвольное.

Степень защиты электроприводов от воздействия окружающей среды IP65.

Привод не предназначен для работы в средах, содержащих агрессивные газы, пары и вещества, вызывающие разрушение его покрытия, изоляции и материалов, а также во взрывоопасных средах.

Цепи управления электропривода и сигнализации имеют гальваническую развязку

Для управления электроприводом используется два логических сигнала (2 разряда). Логическому «0» соответствует напряжению (0-5)В, логической «1» - (15-24)В. Организация управляющих входов электропривода показан на рис.1.

Рис.1

Ток потребления по цепи управления при логическом сигнале «1» не более 25mA. Уровень логического «0» допускается формировать гальваническим разрывом цепи управления. При этом необходимо учитывать условия эксплуатации электропривода в части воздействия электромагнитных наводок по управляющим входам.

В условиях применения электропривода, когда гальваническая развязка по цепям управления не требуется, общую цепь управления электропривода допускается объединять с общей цепью питания электропривода -24В Общ., а логические уровни управляющих сигналов формировать, используя напряжение питания электропривода +24В.

Регулирование скорости отработки выходного вала электропривода может осуществляться с применением управляющих сигналов по закону широтно-импульсной модуляции (ШИМ). При этом частота ШИМ должна находиться в перделах ()Гц

Электропривод формирует сигналы о положении выходного вала и перегрузке электропривода (гальванически развязанные контакты оптореле).

Нагрузочная способность выходных контактов сигнализации электропривода не более 200В переменного тока (0,1А).

Когда электропривод подключен к цепи питания, его выходной вал может занимать положение «Открыто», «Закрыто», промежуточное положение ( в пределах рабочего диапазона отработки) или находиться в состоянии отработки заданного положения.

Остановка выходного вала электропривода в крайних положениях автоматическая, сигналы «открыто», «закрыто» формируются электроприводом для сигнализации.

Реакция электропривода на команды

№п/п	Код (1р, 2р)	Выполняемая команда
1	00	Отработки нет, тормозная муфта удерживает вых. вал
2	01	Открыть
3	10	Закрыть
4	11	Отработки нет, тормозная муфта не удерживает вых. вал

Электропривод имеет встроенную токовую схему защиты от механической перегрузки. Сброс сработавшей защиты осуществляется изменением управляющего сигнала так, чтобы вызвать реверс выходного вала электропривода.

Световая сигнализация и подсветка шкалы, на которой отображается положение выходного вала, даёт возможность контролировать состояние привода.

Способ подключения электропривода - выходной кабель длиной 1,4м.

Технические параметры электропривода

	Время отработки, с	15
	Момент ном. н*м	45
	Максимальный рабочий момент, н*м	80
	Максимальная потребляемая мощность, Вт	80
	Угол отработки, градус  (90 град. соотв. 0,25 оборота)	90
	Масса электропривода, кг	5,8
Управление	Цифровое: 2 разряда, открывание, закрывание, остановка, (допускается ШИМ управление)	+
Сигнализация	Перегрузка	+
Крайнее положение (открыто, закрыто)	+
Положение выходного вала: 4-20mA (0-10B)****	+/-
	Ручной привод	+/-
	Электромагнитный тормоз	+/-
	Корректор периода отработки	-
	Местное управление	+/-
	Формирователь сигнала обратной связи о положении регулирующего органа 4-20mA	+/-
	Пульт проверки и контроля работоспособности электропривода	+/-
	Пульт дистанционного управления электроприводом	+/-

Примечание: Цвета проводов в кабеле могут быть изменены, что будет отражено в паспорте на электропривод



Габаритные и присоединительные размеры

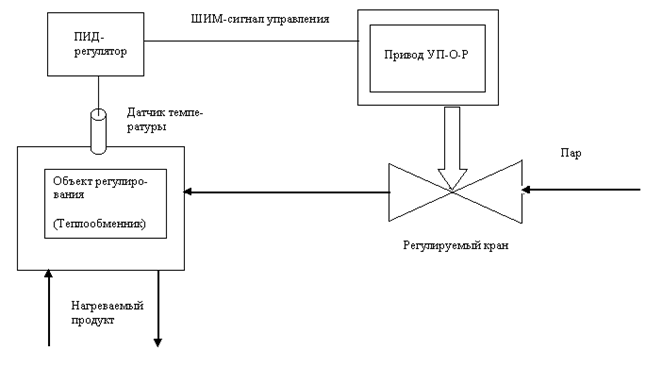

Пример применения регулируемого электропривода УП - ОР в технологической схеме поддержания заданной температуры нагреваемого продукта

Пример. Схема дистанционного управления электроприводом УП - ОР
