Котли електричні тенові КЕТ торгівельної марки «Терміт» (стр. 1 )

ТзОВ «РЕНОМЕ»

www.renome.biz

Котли електричні тенові КЕТ

торгівельної марки «ТЕРМІТ»

Керівництво з експлуатації

КЕТ-КЕ

Увага!

Котли електричні КЕТ виготовляються ТОВ «Реноме» та реалізуються через торгові точки виробника, або його регіональних представників. При покупці уважно перевіряйте наявність та правильність заповнення гарантійних документів.

При експлуатації котла електричного тенового необхідно слідкувати за рівнем води в системі опалення.

При відсутності належного рівня води в системі опалення котел працювати не буде.

При монтажі та експлуатації повинна виконуватись умова розміщення електрокотла, при якій не допускається розміщення верхнього патрубка на відстань по вертикалі, меншу ніж 100 мм. від найвищої точки радіатора опалювальної системи(див. рис. нижче)

Правильно

Не допускається залишати електрокотел при температурах нижче 1оС в системі, наповненій водою.

Необхідно використовувати в опалювальній системі чисту воду, що підготовлена належним чином, щоб не привести до засмічування трубопроводів та циркуляційного насоса.

Забороняється експлуатація виробу без використання системи захисту від ураження електричним струмом (Підключення до захисного заземлення, підключення до захисного нульового провідника).

При невиконанні вищевказаних вимог підприємство-виробник не гарантує працездатність тенового котла протягом гарантійного терміну.

Увага!

Монтаж, наладку, введення в експлуатацію тенових котлів повинні проводити спеціалізовані організації. При виконанні вказаних робіт повинна бути зроблена відмітка в паспорті і оформлений відповідний акт. Не виконання цих вимог знімає гарантію підприємства-виробника на працездатність тенового котла і відповідальність за техніку безпеки.

Вступ

Керівництво з експлуатації (далі КЕ) є об'єднаним документом, який включає технічний опис, інструкцію з монтажу, пуску, регулюванню і паспорт тенового котла для водяного опалення серії «КЕТ» (далі по тексту, котел).

Котел є екологічно чистим джерелом тепла, зручним в експлуатації і обслуговуванні.

До експлуатації котла допускаються особи не молодші 18 років, що вивчили дане КЕ, конструкцію і принцип дії котла, а також заходи безпеки при його експлуатації і технічному обслуговуванні.

Котел використовується в закритих опалювальних системах з примусовою циркуляцією теплоносія під тиском із закритим розширювальним баком, а також у відкритих опалювальних системах з мінімальною висотою установки відкритого розширювального бака відносно котла не менше 2,5м.

З метою захисту людей від враження електричним струмом, у разі пошкодження ізоляції елементів котла, передбачено з'єднання металевих корпусів елементів котла (корпуса яких, можуть опинитися під напругою у разі пошкодження ізоляції) з нульовим захисним провідником РЕ (рама котла, бак, блок управління, циркуляційний насос, нагрівач.

УВАГА! Експлуатація котла без підключення до захисного нульового провідника РЕ і експлуатація котла в місцях зберігання легкозаймистих і вибухонебезпечних речовин, а також з підвищеною концентрацією пилу - ЗАБОРОНЯЄТЬСЯ!

Після зберігання котла в холодному приміщенні або після перевезення в зимових умовах необхідно витримати його при кімнатній температурі протягом 3 годин до початку експлуатації.

Котли виготовляються згідно ТУ У 29.7-002:2010.

1. ОПИС І РОБОТА

1.1 Призначення.

1.1.1 Тенові настінні опалювальні котли КЕТ використовують як основне або додаткове, резервне джерело тепла (наприклад, у випадку відмови основного газового опалювального котла для запобігання розморожування приміщення) у житлових та виробничих приміщеннях або приміщеннях інших типів будівель (адміністративних, організацій громадського харчування, кафе, торгівельних організацій і т. д.). При цьому опалення може бути організоване як безпосереднє опалення, так і опалення із резервуаром для збереження теплоносія. Теновий опалювальний котел можна застосовувати для виробництва побутової гарячої води при підключенні до нього бойлеру непрямого нагріву. Компактні розміри котла дозволяють розмістити його в умовах обмеженого простору. Використання автоматики кімнатного і погодозалежного регулювання значно розширюють можливості котла.

Для електропостачання котла застосовується мережа ~220В або 380В, 50Гц. (Для трифазних котлів застосовується підключення «Зіркою», групи ТЕНів 3х220В.).

1.1.2 Котел можна також встановлювати в опалювальній системі разом з котлами, що працюють на інших видах палива.

1.1.3 Електрокотел призначений для роботи в приміщеннях
з температурою оточуючого повітря від +10°С до +35°С, з
граничним значенням відносної вологи 80% при температурі
20°С і на висоті над рівнем моря не більше 1000м.

1.1.4 Вид кліматичного виконання: УХЛ 4.2 згідно ГОСТ . Ступінь захисту котла згідно ГОСТ 14254-ІР31.

1.2 Основні технічні характеристики і розміри котла.

Основні технічні характеристики і розміри котла приведені в таблиці 1.

Таблиця 1.

Умовне позначення котла	Номінальна напруга живлення, В	Номінальна споживана підігрівачами потужність, кВт
Загальна	По ступенях
КЕТ 03-1 КЕТ 03-1м	~ 220	3,0	1,0-2,0-3,0
КЕТ 04-1 КЕТ 04-1м	4,5	1,5-3,0-4,5
КЕТ 06-1 КЕТ 06-1м	6,0	2,0-4,0-6,0
КЕТ 09-1 КЕТ 09-1м	9,0	3,0-6,0-9,0
КЕТ 09-3А КЕТ 09-3Ам	~ 380 (з"єднання зіркою. ТЕНи на 220В).	9,0	9,0
КЕТ 09-3Б КЕТ 09-3Бм	9,0	3,0-6,0-9,0
КЕТ 15-3 КЕТ 15-3м	15,0	6,0-9,0-15,0
КЕТ 18-3 КЕТ 18-3м	18,0	6,0-12,0-18,0
КЕТ 21-3 КЕТ 21-3м	21,0	9,0-12,0-21,0
КЕТ 24-3 КЕТ 24-3м	24,0	9,0-15,0-24,0 або 12,0-12,0-24,0

Моделі, номінальною напругою живлення 220В (однофазні) мають габаритні розміри (висота х ширина х глибина): 585 х 135 х 126 мм. Маса – не більше 10,6 кГ

Моделі, номінальною напругою живлення 380В (трифазні) мають габаритні розміри (висота х ширина х глибина): 620 х 235 х 126 мм. Маса – не більше 17,6 кГ.

1.3 Будова котла.

1.3.1 Теновий котел являє собою металевий корпус, зібраний з окремих комплектуючих. Будова котла зображена на рис. 1.

1.3.2 Зовнішню огорожу котла складає корпус 8 з передньою панеллю. В верхній частині корпуса знаходиться блок управління котла 1 з автоматичним вимикачем 12 (далі вимикач) для подачі напруги в котел з електромережі. На передній панелі блока управління 1 розміщений рідкокристалічний індикатор і кнопки управління 3. Над рідкокристалічним індикатором розміщені 3 світлових індикатори (Наявність живлення, індикація ввімкненого нагріву, та індикація несправності).

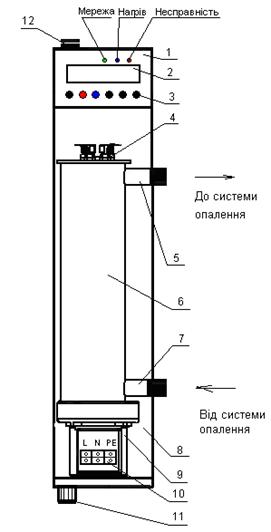

Рис.1 Будова та схема підключення котла електричного тенового.

1- Блок управління; 2 – Рідкокристалічний індикатор; 3 – Панель кнопок; 4 – Блок ТЕНів; 5 – Вихідний патрубок; 6 – Теплообмінник; 7 – Вхідний патрубок; 8 – Корпус котла; 9 – Циркуляційний насос; 10 – Клемна колодка підключення; 11 – Герметичний ввід кабелю електроживлення; 12 – автоматичний вимикач електроживлення.

В корпусі котла розміщений теплообмінник 6 з вмонтованим блоком ТЕНів 4 та приєднаним циркуляційним насосом 9.

Теплообмінник 6 має нагнітаючий патрубок 5 та зворотній патрубок 7 для приєднання електрокотла до системи опалення. На корпусі циркуляційного насоса 9 розміщена клемна колодка 10 для приєднання котла до електромережі. Внизу корпуса розміщений герметичний ввод 11 для введення і фіксації кабеля електроживлення в корпусі електрокотла.

1.4 Засоби вимірювання, регулювання і аварійного відключення тенового котла.

1.4.1 Температура води в системі відображається на рідкокристалічному індикаторі 2.

1.4.2 Для регулювання температури води в котлі використовується електронний терморегулятор, що вмонтований в блок управління. Задана величина температури теплоносія в системі задається кнопками 3 «Т+» - збільшення, «Т-» - зменшення.

1.4.3 Наявність теплоносія контролюється системою електронних датчиків, підключеної до електронного терморегулятора.

1.4.4 Для запобігання пошкодження опалювальної системи і електрокотла від перевищення тиску в системі обов"язково необхідно встановити запобіжний клапан на 2,5 bar.

1.4.5 Тепловий захист та захист від КЗ в електричних колах відповідних груп ТЕНів забезпечується автоматичним вимикачем 12.

1.5 Комплект поставки.

В комплект поставки котла входять:

1) Теновий котел (відповідного виконання) - 1 шт.

2) Індивідуальна упаковка (коробка) - 1 шт.

3) Керівництво з експлуатації - 1 шт.

4) Мішок поліетиленовий - 1 шт.

1.6 Маркування.

Маркування, включаючи дату виготовлення і відповідне виконання виробу, нанесено на табличці, встановленій на корпусі котла.

1.7 Упаковка.

Теновий котел з комплектом поставки згідно п.1.5 упакований в тару з гофрокартону.

2. ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

2.1 Монтаж.

2.1.1 Монтаж котла і під'єднання його до електромережі
живлення повинна виконувати спеціалізована організація з
дотриманням „Правил безпечної експлуатації електроустановок
споживачів" (ПБЕ), „Правил устройства электроустановок"
(ПУЭ), „Правил технической эксплуатации электроустановок
потребителей" (ПТЭ), „Правил протипожежної безпеки"
(ППБ), „Правил будови електроустановок. Електрообладнання
спеціальних установок", а також вказівок данного КЕ. Експлуатація виробу забороняється без захисного заземлення. Підключення електрокотла виконується на клемній колодці 10. Порядок підключення проводів вказаний на кришці клемної колодки 10.

УВАГА! Не допускається робота електрокотла без підключення його до мережі захисного заземлення!

При виконанні цих робіт повинна бути зроблена відмітка в даному КЕ і оформлений відповідний акт.

Невиконання цих вимог знімає гарантію підприємства-виробника на працездатність котла і відповідальність техніку безпеки.

2.1.2 Котел встановлюється на стіні за допомогою одного шурупа. Відстань до стін приміщення або до іншого устаткування повинна забезпечувати вільний доступ до всіх елементів конструкції.

УВАГА! Забороняється розміщення, зберігання біля котла легкозаймистих і вибухонебезпечних речовин.

2.1.3 Котел приєднується до опалювальної системи за допомогою патрубків підводу 7 і відводу 5.

2.1.4 3 метою забезпечення електробезпеки при виконанні робіт по монтажу котла, вимагається спочатку виконати сантехнічні роботи, а після цього електромонтажні.

2.2 Сантехнічні роботи.

Увага!!!

При монтажі та експлуатації повинна виконуватись умова розміщення електрокотла, при якій не допускається розміщення верхнього патрубка на відстань по вертикалі, меншу ніж 100 мм. від найвищої точки радіатора опалювальної системи (див. рис. нижче).

2.2.1 Виконати під'єднання котла до контура системи опалення: зворотній трубопровід під'єднати до вхідного патрубка 7, а прямий трубопровід (подача) - до вихідного патрубка 5 котла. До вхідного патрубка 7 встановити фільтр. Діаметр під"єднання для моделей КЕТ – ХХ -01 = 3/4", для моделей КЕТ – ХХ-03 = 1".

КЕТ – ХХ -01 КЕТ – ХХ-03

2.2.2 При експлуатації котла необхідно використовувати в опалювальній системі чисту (відфільтровану) воду, щоб уникнути відкладення і накопичення солей на поверхнях нагрівальних елементів.

2.2.3 Котли з циркуляційним насосом можна використовувати в системах опалення закритого і відкритого типів, а також паралельного підключення до газового або твердопаливного котла.

2.2. 4 В системах опалення відкритого типу, розширювальний бак встановлюється на найвищому місці, але не менше 2,5м відносно патрубка підводу, з обов'язковою теплоізоляцією поверхні бака в разі знаходження його в середовищі з температурою повітря нижче 0°С.

2.2.5 Деаерація системи опалення (видалення повітря) відбувається через розширювальний бак відкритого типу або клапан для видалення повітря для систем закритого типу. Видалення повітря з системи опалення необхідне для запобігання інтенсивної корозії внутрішніх поверхонь системи, а також усунення і утворення повітряних пробок, які перешкоджають нормальній циркуляції теплоносія.

2.2.6 На мал. 3 представлена схема використання котла в опалювальній системі закритого типу з примусовою циркуляцією теплоносія за допомогою насоса, на вході якого встановлений фільтр 4. Закритий розширювальний бак мембраного типу, клапан видалення повітря і запобіжний клапан знаходиться під кожухом котла. Запобіжний клапан захищає опалювальну систему від перевищення тиску.
