Модель PETL99711 (стр. 1 )

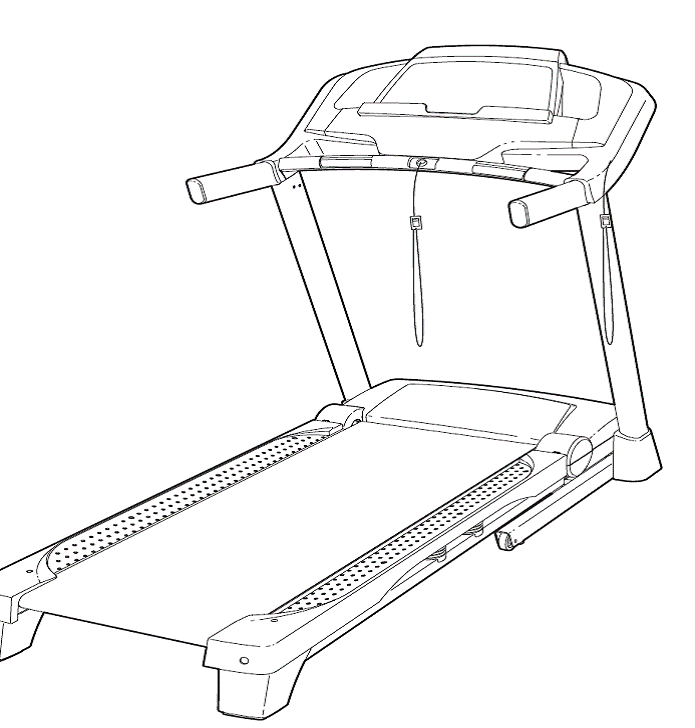

Модель PETL99711

Найдіть серійний номер на місці, вказаному внизу.

Вверху впишіть серійний номер.

Етикетка з серійним номером

Є питання?

Якщо ви маєте якісь питання, або якщо деякі частини бігової доріжки відсутні, будь ласка, зверніться в компанію, де ви придбали даний товар.

УВАГА!!

Уважно прочитайте всі застереження та інструкції, що подані в даному Керівництві по Експлуатації, перш ніж почати використовувати дане обладнання. Збережіть дане Керівництво по експлуатації для подальшого використання.

Відвідайте наш сайт…………

ЗМІСТ

Застереження про місце розташування етикеток

Важливі застереження

Перед початком роботи

Монтаж

Як використовувати нагрудний сенсор

Управління та настройка

Як складати та пересувати бігову доріжку

Пошук та усунення поломок

Комплекс вправ

Перелік деталей

Малюнок в розгорнутому вигляді

Замовлення замінних деталей

Інформація про переробку коробки

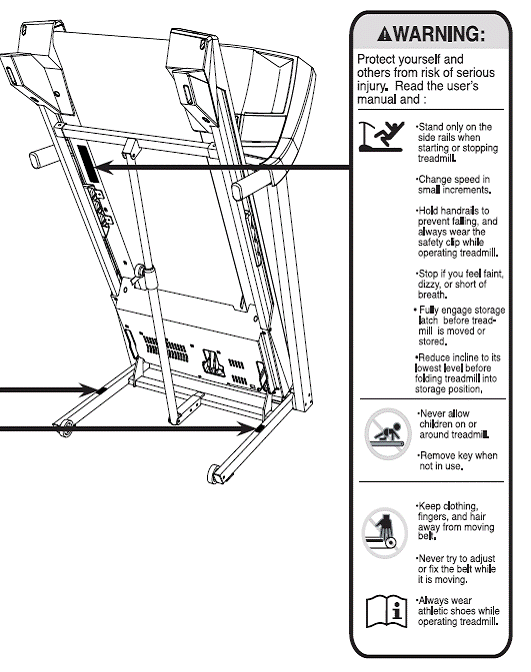

Застереження про місце розташування етикеток

Даний малюнок показує місце розташування етикеток попередження. Якщо етикетки відсутні, будь ласка, зателефонуйте за телефоном на титульній сторінці даного Керівництва з експлуатації та попросіть про безкоштовні етикетки. Наклейте етикетку на указаному місці.

Примітка: Етикетка може не відповідати актуальному розмірі.

ПОПЕРЕДЖЕННЯ!!

Тримайте руки та ноги подалі від цієї зони, коли бігова доріжка працює

ВАЖЛИВІ ПОПЕРЕДЖЕННЯ

Увага: Перед початком користування даною біговою доріжкою, будь ласка дуже уважно прочитайте всі важливі застереження та інструкції, що подані в даному Керівництві з Експлуатації, щоб зменшити ризик отримання серйозних травм. Компанія не несе відповідальності за персональні травми або пошкодження при використанні даного товару.

1) Перед початком тренування, будь ласка, проконсультуйтесь з лікарем. Дотримання цього попередження дуже важливе для користувачів, які досягли 35-річного віку, або користувачам, які мають певні проблеми зі здоров’ям.

2) Відповідальність за адекватне інформування всіх користувачів бігової доріжки про всі попередження та застереження несе власник бігової доріжки.

3) Використовуйте бігову доріжку тільки у відповідності до інструкцій.

4) зберігати бігову доріжку в гаражі, поблизу води або у вологому місці.

5) Розмістіть бігову доріжку на рівній поверхні, позаду бігової доріжки на відстані 2.4м та на відстані 0.6м з кожного боку не повинно нічого знаходитися. Для того, щоб захистити підлогу від пошкодження, під бігову доріжку постеліть ковдру.

6) Не тренуйтеся на біговій доріжки, якщо в кімнаті використовувався аерозоль чи освіжувач повітря.

7) Не допускайте до бігової доріжки дітей до 12 років та домашніх тварин.

8) Максимальна вага користувача 150кг.

9) Тренуватися на біговій доріжці може тільки один користувач в один і той же час.

10) Тренуйтесь тільки у зручному одязі. Рекомендується тренуватися в спортивному костюмі як жінкам так і чоловікам. Завжди взувайте спортивне взуття. Не дозволяється тренуватися без взуття чи сандалях.

11) Розетка, в яку включається шнур живлення бігової доріжки, має бути обов’язково заземлена.

12) Якщо потрібен шнур-подовжувач, то використовуйте тільки трійник, 1мм2, але не довший, чим 1.5м.

13) Шнур живлення не повинен бути розміщений біля нагрітої поверхні.

14) Заборонено пересувати бігове полотно, якщо шнур живлення увімкнутий. Не дозволяється тренуватися на біговій доріжці, якщо шнур живлення пошкоджений, або якщо бігова доріжка не працює належним чином (див пункт УСУНЕННЯ ПРОБЛЕМ, якщо бігова доріжка не працює належно).

15) Прочитайте, зрозумійте та перевірте як працює кнопка АВАРІЙНОЇ ЗУПИНКИ бігової доріжки перед початком тренування (див пункт ЯК УВІМКНУТИ БІГОВУ ДОРІЖКУ).

16) Заборонено починати тренування на біговій доріжці, стоячи на біговому полотні. Потрібно завжди триматися за поручні під час тренування.

17) Бігова доріжка підтримує функцію тренування на великій швидкості. Тому швидкість потрібно настроювати поступово, щоб запобігти раптовому скачку в швидкості.

18) Екран частоти пульсу – це не медичний пристрій. Різноманітні фактори, включаючи і рухи користувача, можуть впливати на точність частоти пульсу. Екран частоти пульсу призначений тільки для допомоги у визначенні тенденції частоти пульсу в цілому.

19) Заборонено залишати бігову доріжку в робочому стані. Необхідно видалити ключ безпеки, витягнути шнур живлення з розетки та поставте вимикач в позицію «вимкнено», якщо Ви не використовуєте бігову доріжку.

20) Не намагайтесь піднімати, опускати або рухати бігову доріжку поки вона належно не встановлена (див пункт МОНТАЖ, та ЯК ЗБИРАТИ ТА ПЕРЕСУВАТИ БІГОВУ ДОРІЖКУ). Також Ви повинні бути в змозі підняти, опустити або перемістити 20кг.

21) При складанні або переміщенні бігової доріжки, впевніться, що засув надійно тримає раму бігової доріжки в позиції для зберігання.

22) Заборонено вставляти будь-які предмети в отвори бігової доріжки.

23) Постійно перевіряйте та належно затягуйте всі рухомі частини бігової доріжки.

24) НЕБЕЗПЕЧНО: Завжди витягуйте шнур живлення після використання, перед чищенням бігової доріжки, перед проведенням технічного обслуговування та перед процедурами налаштування, що описані в даному керівництві по експлуатації. Заборонено видаляти двигун самостійно, тільки в присутності представника авторизованого сервісного центру. Проводити інші процедури технічного обслуговування, що не описані в даній інструкції, також можна проводити тільки в присутності представника авторизованого сервісного центру.

25) Дана бігова доріжка призначена тільна для домашнього використання. Не використовуйте дану бігову доріжку в комерційних та орендних цілях.

26) Надлишок тренування може призвести до серйозних пошкоджень чи смерті. Якщо під час тренування Ви відчули нудоту чи біль, негайно зупиніть тренування та відпочиньте.

ЗБЕРЕЖІТЬ ЦІ ІНСТРУКЦІЇ

ПЕРЕД ПОЧАТКОМ ТРЕНУВАННЯ

Щиро дякуємо за Ваш вибір нової бігової доріжки PROFORM Performance 950. Бігова доріжка Performance 950 пропонує набір функцій, призначених для того, щоб зробити ваше тренування в домашніх умовах більш приємнішим та ефективнішим.

Для вашої зручності уважно прочитайте дане керівництво з експлуатації перед тим, як використовувати бігову доріжку. Якщо у вас лишились питання, зверніться до організації, в якій придбали бігову доріжку; будьте готові надати номер моделі товару та його серійний номер. Номер моделі бігової доріжки та її серійний номер можна знайти на етикетці, що знаходиться на біговій доріжці (див титульну сторінку даного керівництва з експлуатації для визначення місцезнаходження етикетки).

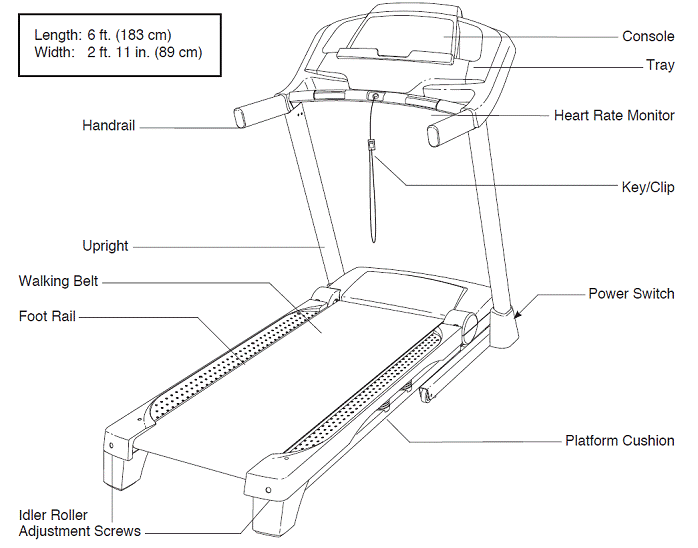

Перед тим, як читати далі, погляньте на малюнок внизу, та ознайомтесь з підписаними деталями.

МОНТАЖ

Для монтажу бігової доріжки потрібно дві людини. Встановіть бігову доріжку на вільне місце та приберіть всі пакувальні матеріали. Не викидайте пакувальні матеріали поки монтаж не буде повністю завершений.

Примітка: внутрішня поверхня рухомої стрічки бігової доріжки покрита високоефективною змазкою. Під час доставки невелика кількість змазки може потрапити на верхню частину рухомої стрічки або на пакувальну картону коробку. Це нормально та не впливає на працездатність бігової доріжки. Якщо змазка потрапила на верхню частину рухомої стрічки, просто витріть змазку м’якою тканиною з нежорстким очисником.

При монтажі вам знадобиться торцевий ключ, та ваші власні інструменти: хрестоподібна викрутка, кусачки, гайковий ключ, ножиці, плоскогубці.

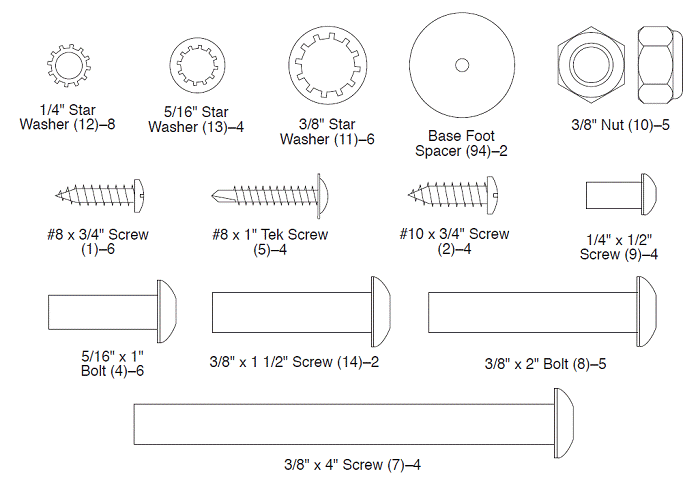

Використовуйте малюнок нижче для визначення необхідного комплекту інструментів для монтажу. Цифра у дужках, що на малюнку, відображає номер запасної частини в переліку ЗАПАСНІ ЧАСТИНИ в кінці даного керівництва з експлуатації. Цифра, що відображена після дефісу, означає кількість необхідних запасних частин для монтажу.

Примітка: Деякі маленькі запасні частини вже змонтовані, тому, щоб запобігти пошкодженню частин, не використовуйте силові інструменти. Додатковий комплект інструментів може бути включений.

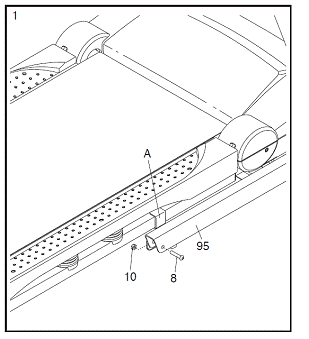

Крок 1: Впевніться, що шнур живлення не підключений.

Видаліть 3/8 гайку (10), 3/8*2 болт (8), та транспортуючий кронштейн (А) від основи (95).

Видаліть транспортуючий кронштейн від іншої сторони бігової доріжки як показано на малюнку. Збережіть гайки та болти для здійснення їх на кроках 3 та 6.

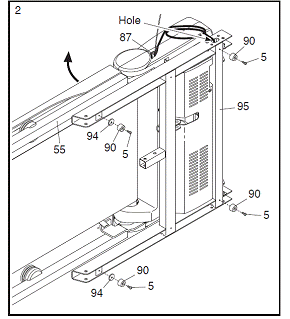

Крок 2:

Друга персона обережно нахиляє бігову доріжку на ліву сторону. Раму (55) частково зігнути, щоб бігова доріжка була більш стійкою, але не повністю.

Відріжте вузол, що поєдную вертикальний дріт (87) до основи (95). Розмістіть пластиковий вузол у відповідному отворі в основі, та, використовуючи вузол, протягніть вертикальний дріт через отвір.

Приєднайте дві підніжки основи (90) до основи (95) як показано на малюнку за допомогою 8*1 шурупа (5) та двома втулками (94).

Потім, приєднайте інші дві підніжки основи (90) за допомогою двох 8*1 шурупів (5).

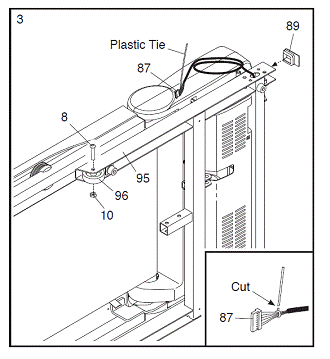

Крок 3:

Дивись вставлений малюнок. Відріжте пластиковий вузол, що біля вертикального дроту (87).

Приєднайте ролик (96) до основи (95) за допомогою 3/8*2 болта (8) та 3/8 гайкою (10). Не перетягуйте гайку; ролики повинні рухатись вільно.

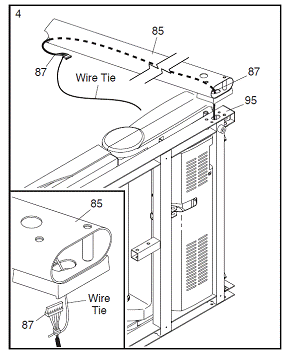

Крок: 4

Визначте праву стійку (85), що позначена англійським словом «Right». Утримуйте праву стійку біля основи (95) як показано на малюнку.

Дивись вставлений малюнок. Зв’яжіть пучок дротів, що знаходяться в правій стійці (85), до кінця вертикального дроту (87). Потім, протягніть інший кінець пучка дротів через всю праву стійку до самого верху.

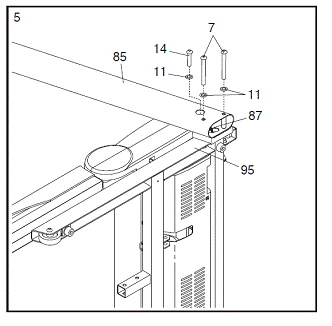

Крок 5:

Утримуйте праву стійку (85) напроти основи (95). Будьте обережні, не затисніть вертикальний дріт (87). Вставте два 3/8*4 шурупи (7) з 3/8 зіркоподібною шайбою (11) та 3/8*1 ½ шуруп (14) з 3/8 зіркоподібною шайбою (11) в правій стійці.

Частково затягніть 3/8*4 шурупи (7), але не перетягуйте їх. Також частково затягніть 3/8*1 ½ шуруп (14).

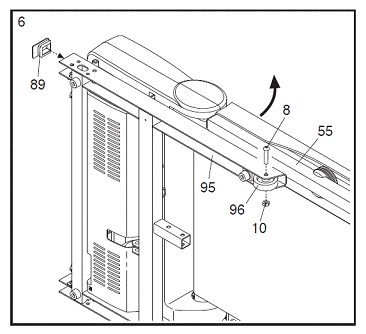

Крок 6:

Друга персона обережно нахиляє бігову доріжку на праву сторону. Раму (55) частково зігнути, щоб бігова доріжка була більш стійкою, але не повністю.

Приєднайте ролик (96) до основи (95) за допомогою 3/8*2 болта (8) та 3/8 гайки (10). Не перетягуйте гайку; ролики повинні рухатись вільно.

Одягніть ковпачок (89) на основу (95).

Крок 7:

Утримуйте ліву стійку (84) напроти основи (95). Вставте два 3/8*4 шурупи (7) з 3/8 зіркоподібною шайбою (11) та 3/8*1 ½ шуруп (14) з 3/8 зіркоподібною шайбою (11) в лівій стійці.

Частково затягніть 3/8*4 шурупи (7), але не перетягуйте їх. Також частково затягніть 3/8*1 ½ шуруп (14).

За допомогою другої особи опустіть бігову доріжку на підлогу так, щоб основа (95) бігової доріжки стояла рівно.

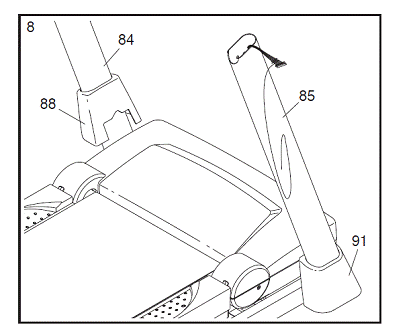

Крок 8:

Визначте праву кришку стійки (91) та ліву кришку стійки (88). Одягніть праву кришку стійки на праву стійку (85) як показано на малюнку. Одягніть ліву кришку стійки на ліву стійку (84) як показано на малюнку.

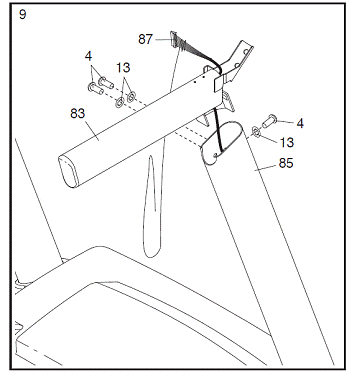

Крок 9:

Утримуйте правий поручень (83) біля правої стійки (85). Протягніть вертикальний дріт (83) через вказаний кронштейн на правому поручні та протягніть його в правий поручень як показано на малюнку.

Приєднайте правий поручень (83) до правої стійки (85) за допомогою трьох 5/16*1 болтів та трьох 5/16 зіркоподібних шайб (13) як показано на малюнку. Не затягуйте болти.

Приєднайте лівий поручень (не показано на малюнку) як описано внизу. Примітка: в лівій стійці дротів не має.

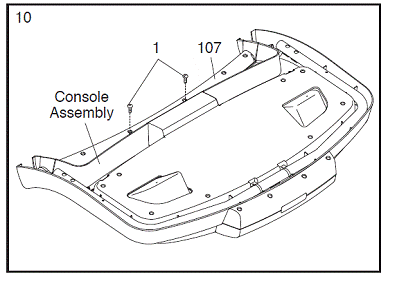

Крок 10:

Покладіть консоль лицевою стороною вниз на м’яку поверхню, щоб запобігти подряпин на консолі. Видаліть два #8*3/4’’ шурупа (1). Обережно зніміть поперечину (107).

Крок 11:

ВАЖЛИВО: Для того, щоб не пошкодити поперечину (107), не використовуйте електроінструменти та не перетягуйте 10*3/4 шурупи (2).

Розмістіть поперечину (107) як показано на малюнку. Приєднайте поперечину до поручнів (82,83) за допомогою чотирьох 10*3/4 шурупів (2) та чотирьох ¼ зіркоподібних шайб (12). На цьому етапі туго затягніть всі чотири шурупи.

Крок 12:

Друга особа утримує консоль біля правої стійки (83).

Приєднайте вертикальний дріт (87) до дроту консолі. Дивись вставлений малюнок. З’єднання повинні приєднуватися легко. Якщо це не так, поверніть один із з’єднувачів та спробуйте ще раз. ЯКЩО З’ЄДНАННЯ НЕ ПРИЄДНАНІ ПРАВИЛЬНО, КОНСОЛЬ МОЖЕ ЗЛАМАТИСЯ ПРИ ПІДКЛЮЧЕННІ ДО ЖИВЛЕННЯ. Видаліть довгий вузол від вертикального дроту та вузол від дротів консолі.

Крок 13:

Встановіть консоль на лівий поручень (82) та правий поручень (83). Будьте обережні не затисніть дроти. Сховайте надлишок вертикального дроту (не показано) в правий поручень.

Приєднайте консоль з шістьма 8*3/4 шурупами (1) та чотири ¼*1/2 шурупи (9) з чотирма ¼ зіркоподібними шайбами (12). На цьому етапі затягніть всі 10 шурупів.

Дивись кроки 5 та 7. Туго затягніть чотири 3/8*4 шурупи (7) та два 3/8*1 ½ шурупи (14).

Дивись крок 9. Туго затягніть шість 5/16*1 болтів (4).

Крок 14:

Підніміть раму (55) як показано на малюнку. Друга особа утримує її в даній позиції поки крок не буде завершений.

Зафіксуйте засувку для зберігання (51) та поперечину в позиції як показано на малюнку.

Приєднайте засувку кронштейна (6) та засувку для зберігання (51) до основи (95) за допомогою двох 3/8*2 болта (8) та двох 3/8 гайок (10).

Приєднайте верхню частину засувки для зберігання (51) до рами (49) за допомогою 3/8*2 болта (8) та 3/8 гайки (10).

Опустіть раму (49) (дивись розділ ЯК ОПУСТИТИ БІГОВУ ДОРІЖКУ ДЛЯ ВИКОРИСТАННЯ)

Крок 15:

Впевніться, що всі частини бігової доріжки надійно закручені перед початком тренування. Якщо на етикетці бігової доріжки знаходиться шматочки пластику, видаліть його. Для захисту підлоги чи ковдри від пошкодження підкладіть спеціальну підстилку під бігову доріжку. Примітка: обов’язково збережіть шестигранний ключ, що входить до комплекту; він використовується для налаштування бігового полотна.

ЯК ВИКОРИСТОВУВАТИ НАГРУДНИЙ СЕНСОР ДЛЯ ВИМІРУ ПУЛЬСУ

Як одягати нагрудний сенсор для виміру пульсу

Нагрудний сенсор для виміру пульсу складається з двох частин: нагрудного ременя та сенсору (див малюнок) Вставте лапку на одному кільцю нагрудного ременя в отвір на одному кільцю сенсора, як показано на малюнку Натисніть на кінець сенсору під застібкою на нагрудному ремені Лапка повинна бути на одному рівні з передньою частиною сенсору

Після цього, огорніть нагрудний сенсор для виміру пульсу навколо грудей та приєднайте другий кінець нагрудного ременя до сенсору При необхідності налаштуйте довжину нагрудного ременя Нагрудний сенсор для виміру пульсу повинен знаходитись під одягом, щільно притискатися до шкіри та бути на зручній висоті Впевніться, що логотип на сенсорі направлений вперед та знаходиться праворуч вгорі

Потім, відтягніть сенсор від тіла на декілька сантиметрів та знайдіть дві електродні області на внутрішній стороні (електродні області покриті невеликими борознами) Змочіть дві електродні області сольовим розчином, наприклад, слиною або розчином для контактних лінз Знову закріпіть сенсор у грудях так, щоб він знаходився на ваших грудях.

УПРАВЛІННЯ ТА НАСТРОЙКА

Як увімкнути шнур живлення

Даний продукт має бути заземленим. При несправностях або поломці заземлення представляє собою шлях з найменшим опором для електричного струму, таким чином знижуючи ризик ураження. Продукт оснащений шнуром живлення з заземлюючим приводом и роз’ємом заземлення. Важно: якщо шнур живлення пошкоджений, його потрібно замінити на кабель, рекомендований виробником?

Небезпечно: Неправильне підключення заземленого дроту може призвести до підвищеного ризику ураження електричним струмом. Проконсультуйтесь з кваліфікованим електриком або спеціалістом по обслуговування, якщо ви сумніваєтесь в правильності заземлення. Не модифікуйте штекер, що поставляється з продуктом, - якщо він не підходить до розетки, змініть його за допомогою кваліфікованого електрика.
