Електронний монетоприймач з чотирьохтрубним механізмом здачі G-46 (інтерфейс MDB)
Керівництво користувача
Зміст
1. Призначення і технічні характеристики монетоприймача G-46………….…3
Технічні характеристики монетоприймача ………………………………3
Датчик нитки ……………………………………………………………….3
2. Конструкція монетоприймача …………………………………………...……3
3. Монтаж і підключення ………………………………………………………...4
4. Запуск монетоприймача ……………………………………………………….5
1. Включення. ………………………………………………………………..6
2. Обнулення лічильників труб та перевірка роботи механізму виплати 6
3. Заповнення труб. …………………………………………………………6
4. Заборона непотрібних монет. Придушення прийому підробок ………7
5. Обслуговування монето приймача…………………………………….. 8
5. Чистка монетоприймача……………………………………………………… 8
6. Пошук і усунення несправностей…………………………………………… 8
7. Додаткові можливості……………………………………………………….. 10

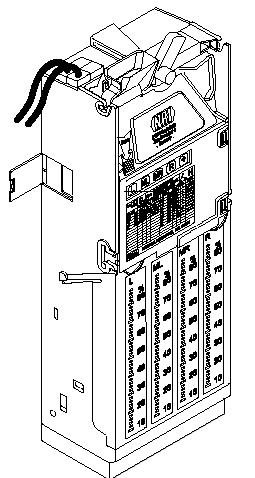

1 Призначення і технічні характеристики монетоприймача G-46
Монетоприймач з чотиритрубним механізмом здачі моделі G-46 призначений для застосування в торгових і сервісних автоматах, обладнаних послідовним інтерфейсом платіжної системи. Даний посібник передбачає використання інтерфейсу MDB.
Технічні характеристики монетоприймача
Максимальна кількість монет в трубах, шт.:
50 коп 190
25 коп 95
1 грн 95
Невитратним запас монет в трубі, шт.: 3
Напруга живлення, В 24 DC
Швидкість прийому монет, шт. / С
З датчиком нитки 1
Без датчика нитки 2
Датчик нитки
Переважна більшість поставляються до України монетоприймачів має датчик нитки. Датчик являє собою оптичний контур з настроюваною чутливістю. Монетоприймач, обладнаний таким датчиком має підвищений ступінь захисту від «рибаків».
2 Конструкція монетоприймача
Монетоприймач складається з двох основних частин: головки монетоприймача і підстави з механізмом виплати (див. рис. 1). Основні елементи кріплення - пластмасові клямки і шурупи.

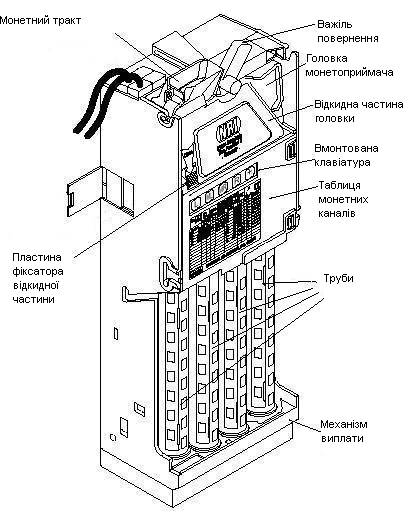

Рис. 1 Конструкція монетоприймача
3 Монтаж і підключення
Всі роботи по монтажу та підключення компонентів платіжної системи повинні проводитися при вимкненому живленні!
Монетоприймач встановлюється в спеціально відведену нішу в двері торгового автомата, де підвішується на трьох гвинтах. Після установки монетоприймача необхідно затягнути гвинти для його надійної фіксації. Доступ до кріпильних гвинтів можливий після зняття головки монетоприймача. Для зняття головки необхідно, дотримуючись обережності, викруткою підняти пластмасову засувку, одночасно потягнувши на себе головку (див. рис. 2). Після зняття головку допускається залишити підвішеною на сполучному кабелі.

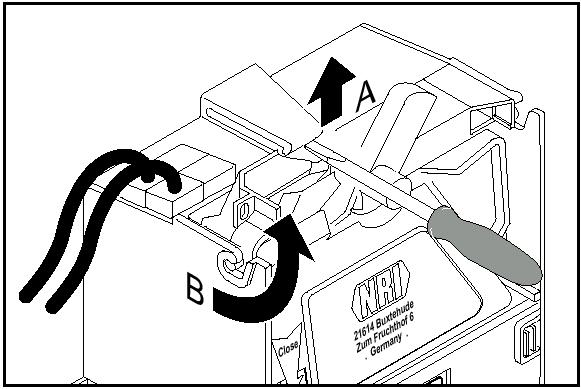

Рис. 2. Зняття головки монетоприймача
Після монтажу необхідно переконатися, що між важелем повернення монетоприймача і нажимною пластиною механізму кнопки повернення є невеликий зазор. В іншому випадку потрібно відрегулювати механізм кнопки повернення.
Монетоприймач з інтерфейсом MDB підключається до відповідного з'єднувача у банкнотоприймачу, або, якщо банкнотоприймач не використовується, безпосередньо в керуючу плату автомата.
Закриваючи захисний кожух платіжної системи, прослідкуйте, щоб сполучні кабелі та інші незакріплені елементи не чинили тиску на деталі монетоприймача - це може суттєво погіршити якість прийому монет.
4 Запуск монетоприймача
1. Включення
Після включення живлення і проходження автоматом початкового тесту, монетоприймач входить в робочий режим. При нормальному режимі функціонування свідчить часте безперервне миготіння червоного світлодіода, розташованого на модулі інтерфейсу монетоприймача (між двома середніми трубами). Інший характер мигання свідчить про несправності. Список несправностей наведений у розділі «Пошук і усунення несправностей»
2. Обнулення лічильників труб та перевірка роботи механізму виплати
Вводячи монетоприймач в експлуатацію, Ви повинні бути впевнені в тому, що лічильники монет в трубах обнулені. Невідповідність значення лічильника фактичному рівню монет може виникнути в колишньому вжитку монетоприймача внаслідок ручного вилучення (додавання) монет з труби, а також через несправності в механізмі виплати. Дана невідповідність призводить до невиплати здачі клієнту, або до виникнення «мертвої» суми в трубі.
Для перевірки роботи механізму виплати та обнулення лічильників труб слід використовувати вбудовану клавіатуру (кнопки L, ML, MR, R). Щоб імітувати виплату однієї монети з труби, натисніть одноразово відповідну кнопку. Для обнулення лічильника даної труби натисніть на кнопку і утримуйте її не менш 4 секунд. Вхід монетоприймача в режим автоматичної виплати всієї суми з труби свідчить про те, що лічильник даної труби мав значення, відмінне від нуля. Для обнулення лічильника дочекайтеся закінчення автоматичної виплати. Перервати процес виплати можна, натиснувши на будь-яку іншу кнопку.
3. Заповнення труб
Якщо Ви хочете, щоб автомат відразу після запуску зміг видавати здачу, Вам необхідно зробити заповнення труб монетоприймача. Введення монетоприймача в режим заповнення труб здійснюється натисканням кнопки «+», при цьому монетоприймач підтвердить вхід в режим одноразовим клацанням приймальної заслінки. Після цього зробіть закидання монет в монетоприймач. Заповнивши труби, слід вийти з режиму заповнення повторним натисканням кнопки «+», при цьому монетоприймач підтвердить вихід з режиму подвійним клацанням приймальної заслінки. Самостійний вихід монетоприймача з режиму заповнення відбувається через 40 сек. після прольоту останньої монети. Операцію заповнення труб можна також виконувати, використовуючи відповідний режим керуючої програми автомата. Закинуту суму можна проконтролювати у відповідному розділі керуючої програми автомата.
Увага! Майте на увазі, що монетоприймач формує в кожній трубі невитратний запас монет, який необхідний для чіткої роботи механізму виплати. Сума невитратного запасу не передається в керуючу програму автомата. Спочатку заводом встановлюється невитратний запас в 3 монети для кожної труби.
4. Заборона непотрібних монет. Придушення прийому підробок
Список прийнятих монет вказано в таблиці на відкидній частині головки монетоприймача (див. рис. 3). У першій колонці вказані номінали монет. У другій колонці вказані відповідні їм номери каналів нормальної ширини. У третій і четвертій колонках можуть зазначатися номери вузьких монетних каналів. Вузький монетний канал призначений для відсіву підробок, що проходять через монетний канал нормальної ширини. Якщо в касі з'являються підробки монети, що має вузький канал, то можна спробувати придушити їх прийом шляхом включення вузького каналу та заборони каналу нормальної ширини для цієї монети. У нормальних же умовах (коли підробки відсутні) для забезпечення найкращого прийому монет повинні бути включені канали нормальної ширини. У п'ятій колонці наведені сортувальні дані.

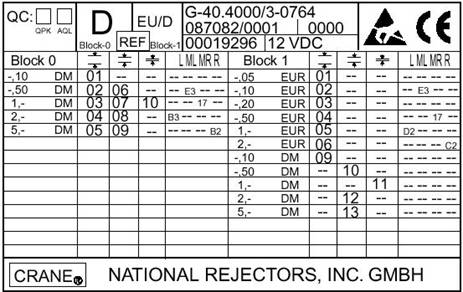

Рис. 3 Таблиця монетних каналів
Заборона каналів непотрібних монет (наприклад, 1, 2 коп.) а також широких каналів монет, що захищаються від підробок, здійснюється включенням відповідного мікровимикача на зворотному боці головки монетоприймача. Номери мікровимикачів 1-8 відповідають номерам монетних каналів. Мікровимикачі № 9,10 - сервісні. Їх положення (OFF) не повинно змінюватися користувачем.
5. Обслуговування монетоприймача
Обслуговування монетоприймача зводиться до його періодичної перевірки та чищення. Періодичність чищення залежить від багатьох факторів, основними з яких є місце установки автомата, наявність банкнотоприймача, питома виручка. Стан монетоприймача рекомендується перевіряти не рідше одного разу на місяць. В ході перевірки оцінюється якість прийому монет (для цього зручно використовувати режим заповнення труб) і перевіряється робота механізму виплати (за допомогою вбудованої клавіатури).
Чистка монетоприймача
Чищенні піддають внутрішні стінки монетного тракту в області розташування вимірювальної системи (див. рис. 1). Для доступу до зазначених поверхонь потрібно відкрити відкидну частина головки монетоприймача. Щоб вивільнити пружину, притискуючу відкидну частина до корпусу, необхідно легко натиснути вниз утримує її пластмасову засувку. Далі слід відкрити відкидну частину на кут, який не перевищує 45° і, утримуючи її, провести чистку поверхонь. Чистку проводити тканиною, змоченою спиртом, або його водним розчином. Для видалення цукрових забруднень використовуйте воду. Під час чищення будьте акуратні: пошкодження головної повітряної котушки виведе монетоприймач з ладу. Не допускайте затікання рідини всередину пристрою! Ніколи не використовуйте для чищення розчинник!
Після чистки монетоприймача, замкніть пружину відкидної частини, натиснувши на спеціальну натискну пластину.
6 Пошук і усунення несправностей
Увага! Будь-які дії користувача, що спричинили поломку деталей монетоприймача або вихід з ладу електронних компонентів, позбавляють гарантії!
Таблиця 1 Діагностика несправностей монетоприймача за допомогою вбудованого світлодіода
Кількість миготінь |
Несправність |
Спосіб усунення |
1 | Збій програми монетоприймача | Зверніться в сервіс-центр |
2 | Монетоприймач заблокований торговим автоматом | Перевірте автомат |
3 | Немає зв'язку з автоматом | Перевірте з'єднувальний кабель, настройки автомата, інші компоненти платіжної системи |
4 | Один з моторів механізму виплати знаходиться не в початковому положенні | За допомогою вбудованої клавіатури зробіть виплату однієї монети з кожної труби. |
5 | Неможливо передати дані в автомат | Перевірте з'єднувальний кабель |
Таблиця 2 Можливі несправності та способи їх усунення
Несправність | Імовірна причина | Спосіб усунення |
Монетоприймач не приймає ніякі монети в робочому режимі | 1. Монети заборонені автоматом 2. Чи не заклацнути відкидна частина головки монетоприймача 3. Постійно натиснутий важіль повернення 4. Засмічення монетного тракту 5. Надмірне забруднення монетоприймача | Перевірте стан і налаштування автомата; перевірте роботу монетоприймача в режимі заповнення труб Замкніть відкидну частина (див. гл. 5) Відрегулюйте натискну пластину (кулачок) механізму кнопки повернення автомата. Зніміть головку і акуратно очистіть монетний тракт. Проведіть чистку монетоприймача (див. п. 5) |
Монетоприймач не приймає монети одного номіналу | 1. Монета заборонена автоматом 2. Монета заборонена мікровимикачем на задній стінці монетоприймача. | Перевірте автомат Перевірте стан мікровимикачів (див. п 4) |
Поганий прийом одного або декількох номіналів монет | 1.Забруднення монетоприймача 2.Перекіс деталей головки монетоприймача | Проведіть чистку монетоприймача (див. п 5) Усуньте причину, що викликала перекіс |
Не наповнюється одна або кілька труб | 1. Невідповідність значень лічильників труб фактичною кількістю монет 2. Засмічення в області оптичного датчика заповнення відповідної труби 3. Западання прапорця оптичного датчика заповнення відповідної труби | Висипте монети, обнуліть лічильники труб, зробіть заповнення труб. Зніміть головку монетоприймача і зробіть прочищення засмічення. Прапорець розташований всередині труби, у верхній її частині. Зніміть головку монетоприймача і забезпечте вільний хід відповідного прапорця, або видаліть його. |
Вміст однієї або кількох труб не виплачується на здачу | 1. Невідповідність значень лічильників труб фактичною кількістю монет 2. Заклинювання монети в механізмі виплати 3. Несправність механізму виплати | Висипте монети, обнуліть лічильники труб, зробіть заповнення труб. Видаліть монету, перевірте роботу механізму виплати Зверніться в сервіс-центр |
На здачу виплачується недостатня сума | 1. Заклинювання монети в механізмі виплати 2. Відмова мотора механізму виплати 3. В автоматі встановлено некоректне умова відсутності здачі 4. Помилка програми автомата | Видаліть монету, перевірте роботу механізму виплати. Зверніться в сервіс-центр Перевірте настройки автомата і приведіть їх у відповідність з цінами і використовуваними купюрами (якщо можливо). Зв'яжіться з постачальником автомата |
7 Додаткові можливості
Додаткові можливості по програмуванню деяких параметрів доступні користувачеві при придбанні їм програмного терміналу G-55.. Термінал дає такі можливості:
• Обмеження рівня монет в трубах.
• Зміна чутливості датчика нитки.
• Зчитування і швидке обнуління лічильників труб.
• Більш точна діагностика несправностей.
