Руководство по эксплуатации

Руководство

по эксплуатации

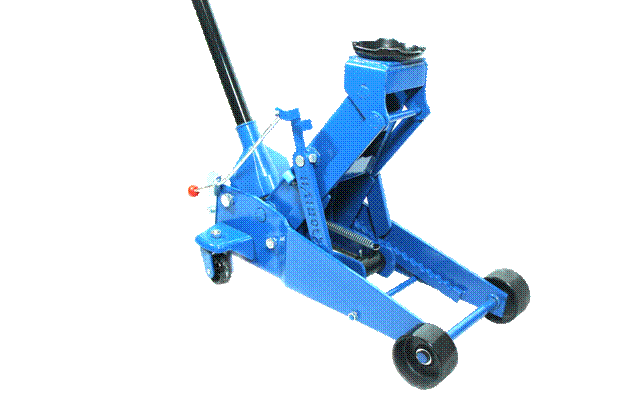

ДОМКРАТ

ПОДКАТНОЙ ГИДРАВЛИЧЕСКИЙ

С МЕХАНИЧЕСКИМ СТОПОРОМ

г/п 3 т.

Модель: HZ 01.3.136

В целях безопасности внимательно прочтите руководство по эксплуатации!

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ:

Домкрат предназначен ТОЛЬКО для подъема части автомобиля (т. е. одного его колеса). Двигать либо перемещать автомобиль во время его нахождения на домкрате строго запрещено. Подкатывайте домкрат к тем точкам транспортного средства, которые специально для этого предусмотрены производителем. В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ после подъема автомобиля обеспечьте поддержку груза автомобиля при помощи соответствующих подставок перед тем, как начинать работы по ремонту/обслуживанию транспортного средства. Категорически запрещается поднимать груз тяжелее номинала грузоподъемности домкрата, т. к. это может привести к его повреждению или поломке. Подъем производите ИСКЛЮЧИТЕЛЬНО на твердых, ровных поверхностях, способных выдержать массу груза. Использование домкрата на нетвердой или неровной поверхности может стать причиной неустойчивости домкрата и опрокидывания транспортного средства. ПЕРЕД тем, как поднимать автомобиль, расположите груз ПО ЦЕНТРУ седла домкрата. Транспортное средство, которое расположено не по центру седла домкрата или которое поднимается, когда домкрат стоит на неровной поверхности, может соскользнуть или повредить домкрат. ПЕРЕД началом работы изучите, поймите и следуйте всем предписаниям безопасности. Несоблюдение инструкций безопасности может привести к обрушиванию груза, к повреждению/ поломке домкрата, к повреждению имущества или к травмам оператора. Подъемные устройства, работающие на высокой скорости, использовать запрещено.

СПЕЦИФИКА РАБОТЫ ДОМКРАТА

Поднятие ручки домкрата вверх переливает масло из резервуара в емкость плунжера. Опускание ручки домкрата вниз высвобождает масло в цилиндр, что заставляет подниматься нагнетающий поршень. При этом будет происходить поднятие седла домкрата. (Примечание: если груз превышает номинальную грузоподъемность изделия, масло, выделенное автоматически, возвращается назад в резервуар через предохранительный клапан). Масло возвращается в резервуар также тогда, когда поршень выдвигается на максимальную высоту. Это предусмотрено для избегания слишком большого выдвижения поршня и возможного повреждения домкрата. Открытие выпускного клапана позволяет маслу снова стечь в резервуар. Это высвобождает гидравлическое давление на поршне, что приводит к опусканию седла.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ДОМКРАТА	ПРИЧИНЫ И РЕШЕНИЯ Внимательно прочтите разделы инструкции, касающиеся процедуры эксплуатации и обслуживания.
Домкрат не поднимает груз	Домкрат поднимает груз, но не удерживает его	Домкрат не полностью опускается	Плохое поднятие, насос не устойчив в работе	Домкрат не поднимает на макс. высоту	Рукоятка самопроизвольно поднимается, когда домкрат находится в нагруженном положении
×						Выпускной клапан закрыт неплотно. Для того, чтобы закрыть его или подтянуть, поверните ручку по часовой стрелке
×			×	×	×	В гидравлическую систему попал воздух. Стравите воздух из системы.
×	×		×	×		В домкрате слишком низкий уровень масла. Добавьте масло, согласно рекомендаций.
		×				Резервуар для масла переполнен. Слейте часть масла. Требуется смазка подвижных частей.
×	×		×			Гидроцилиндр плохо функционирует. Замените гидроцилиндр.

ПОРЯДОК РАБОТЫ

Поднятие

Закройте выпускной клапан, поворачивая рукояткой по часовой стрелке. Заблокируйте колеса автомобиля для того, чтобы обеспечить стабильность подъема. Обратитесь к инструкции производителя автомобиля для определения соответствующих точек подъема. Позиционируйте домкрат таким образом, чтобы груз приходился на центр его седла, рис. 1. Делайте нагнетательные движения рукояткой домкрата до момента касания седла до автомобиля. Проверьте, находится ли седло по центру и прочно ли оно упирается в точку подъема. Продолжайте качать рукояткой домкрата для подъема автомобиля до необходимой Вам высоты. После подъема обеспечьте поддержку груза при помощи соответствующих подставок. Это необходимо делать ПЕРЕД началом работ по ремонту/ обслуживанию автомобиля. Нахождение людей в поднимаемом транспортном средстве недопустимо.

ПОДДЕРЖКА УРОВНЯ МАСЛА

Важное примечание: при добавлении/замене масла используйте ИСКЛЮЧИТЕЛЬНО гидравлическое масло хорошего качества для домкратов.

ЗАПРЕЩЕНО использовать гидравлическую тормозную жидкость, алкоголе-содержащие жидкости, глицерин, моющее моторное масло или загрязненное масло. Использование несоответствующей жидкости может нанести домкрату серьезное внутреннее повреждение.

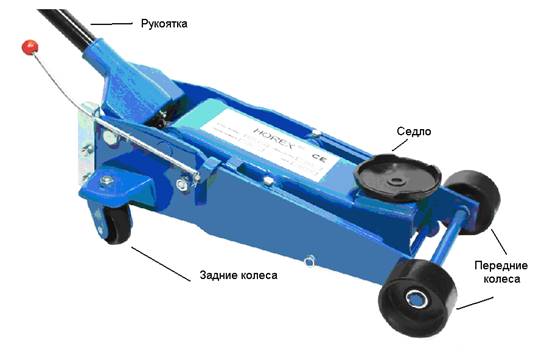

Примечание: Перед тем, как начать пользоваться домкратом впервые, смажьте следующие его части, см. рис. 1-2:

Рукоятка

Седло

Передние колеса

Задние колеса

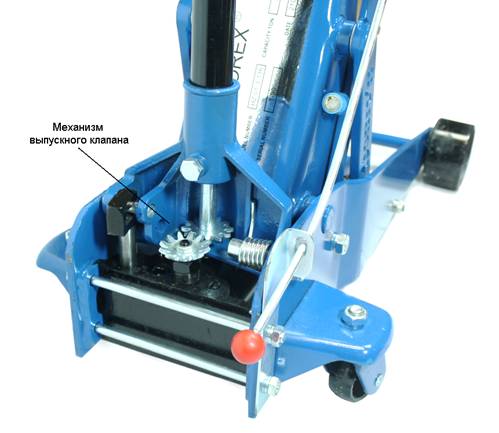

Механизм выпускного клапана

Рис. 1

Рис. 2

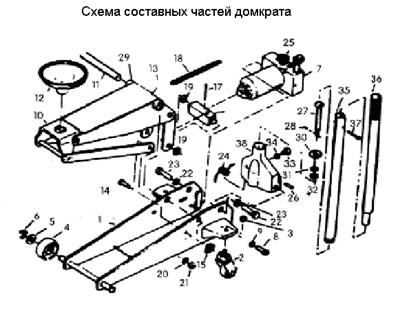

Таблица-список составных частей домкрата

№	Описание	Кол-во	№	Описание	Кол-во
1	Боковая пластина	2	20	Замыкающая шайба	2
2	Колесики в сборе	2	21	Шестигранная гайка	2
3	Замыкающая гайка	2	22	Замыкающая шайба	2
4	Колесико	2	23	Болт	2
5	Шайба	2	24	Вращающаяся пружина	1
6	Стопорное кольцо	2	25	Спускной клапан	1
7	Гидроцилиндр	1	26	Шплинт плунжера	1
8	Винт	2	27	Вал	1
9	Замыкающая шайба	2	28	Шплинт	1
10	Направляющая	1	29	Рычаг подъема	1
11	Втулка	1	30	Механизм спускного клапана	1
12	Седло	1	31	Замыкающая шайба	1
13	Отверстие для смазки	1	32	Шестигранная гайка	1
14	Болтовое соединение	2	33	Болт	1
15	Стопорное кольцо	1	34	Прокладка	1
16	Поршень	1	35	Рукоятка (верхняя)	1
17	Шпиндель	1	36	Рукоятка (нижняя)	1
18	Возвратная пружина	1	37	Винт	1
19	Стопорное кольцо	2	38	Гнездо рукоятки	1

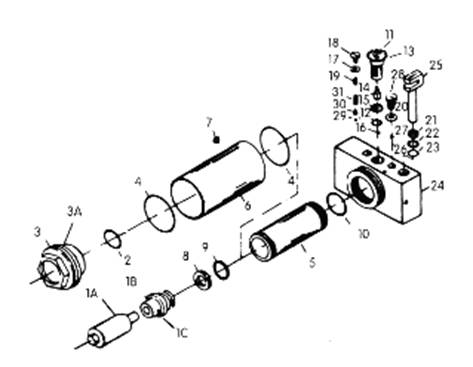

Составные части гидроцилиндра

Таблица-список составных частей гидроцилиндра

№	Описание	Кол-во	№	Описание	Кол-во
1А	Стержень поршня	1	16	Шарик	1
1В	Головка поршня	1	17	Прокладка	1
1С	Шплинт головки поршня	1	18	Винт	1
2	Уплотнительное кольцо	2	19	Винт клапана перегрузки	1
3	Гайка резервуара	1	20	Прокладка	1
4	Уплотнительное кольцо	1	21	Впитывающая прокладка	1
5	Цилиндр	1	22	Кольцо отвода назад	1
6	Резервуар	1	23	Уплотнительное кольцо	1
7	Пробка маслоналивной горловины	1	24	Ступор клапана	1
8	Стопор уплотнительного кольца	1	25	Плунжер	1
9	Уплотнительное кольцо	1	26	Шарик	1
10	Уплотнительное кольцо	1	27	Шарик	1
11	Гайка сдерживающего механизма	1	28	Пробка-винт	1
12	Уплотнительное кольцо	1	29	Шарик	1
13	Спускной клапан	1	30	Плунжер	1
14	Втулка	1	31	Пружина	1
15	Прокладка	1
