Установка ліфтова (елеваторна) (стр. 5 )

d1 — глибина кабіни; h3 — висота входу; h4— висота кабіни.

Рисунок 1 — Клас IV. Ліфти вантажні (елеватори вантажні). Розміри

Вхід:

Тип 4

Тип 5

Тип 6

Посадочні двері шахти:

Двостулкові (центральне відкриття)

Двостулкові, типу «вперед» (центральне відкриття, з перекриттям)

Телескопічні, типу «вверх»

Двері кабіни: Телескопічні, типу «вверх»

Телескопічні, типу «вверх» Телескопічні, типу «вверх»

b) Вертикальні розсувні двері

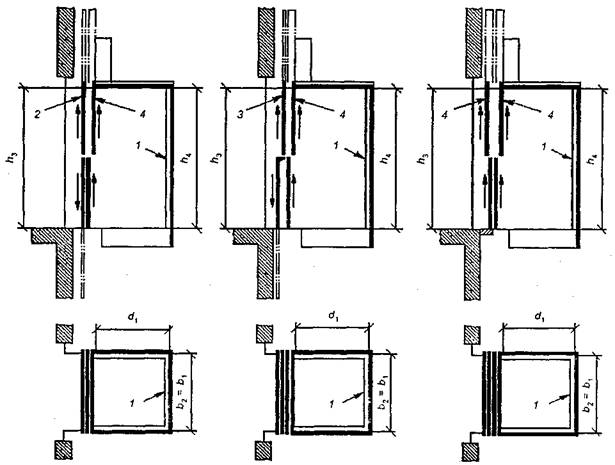

1 — захисні елементи; 2 — двостулкові (центральне відкриття); 3 — двостулкові, типу «вверх» (центральне відкриття, з перекриттям); 4 — телескопічні типу «вверх»; b1 — ширина кабіни; b2 — ширина входу; d1 — глибина кабіни; h3 — висота входу; h4 — висота кабіни. Примітка. Див. примітку 1 в таблицях 2 і 4.

Рисунок 1 — Клас IV. Ліфти вантажні (елеватори вантажні). Розміри (продовження)

1 — машинне приміщення; 2 — люк; 3 — верхній поверх; 4 — нижній поверх;

b3 — ширина шахти; b4 — ширина машинного приміщення; d2 — глибина шахти; d3 — глибина приямка;

d4 — глибина машинного приміщення; h1 — висота верхнього поверху; h2 — висота машинного приміщення.

a Інформацію про двері див. на рисунках 1, а) і 1, b).

Наявність дверей доступу в машинне приміщення на рисунку умовно не показано. сДив. 3.3.12.

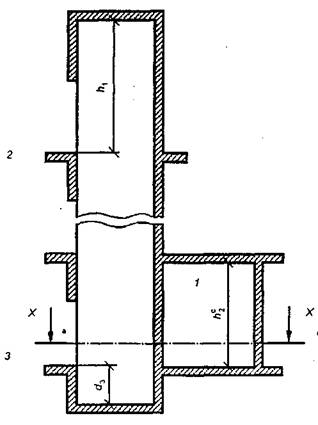

Рисунок 2 — Ліфти електричні. Шахта і машинне приміщення

Розміри у міліметрах

1 — машинне приміщення; 2 — верхній поверх; 3 — нижній поверх; b3— ширина шахти; b4 — ширина машинного приміщення; d2— глибина шахти; d3— глибина приямка; d4 — глибина машинного приміщення; h1 — висота верхнього поверху; h2— висота машинного приміщення. Інформацію про двері див. на рисунках 1, а) і 1, о).

Наявність дверей доступу в машинне приміщення на рисунку умовно не показано. Див. 3.3.12.

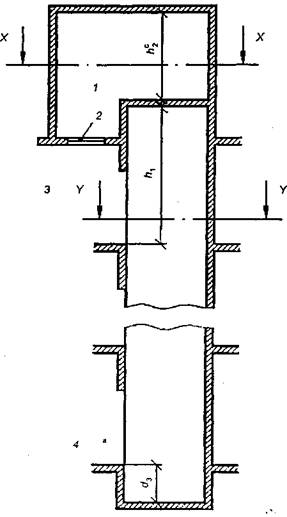

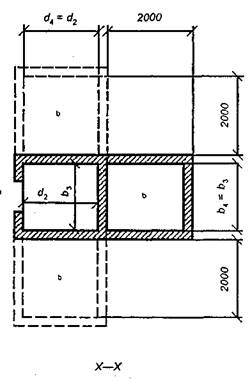

Рисунок 3 — Ліфти гідравлічні. Шахта і машинне приміщення

Розміри у міліметрах

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2100 Висота входу — 2100

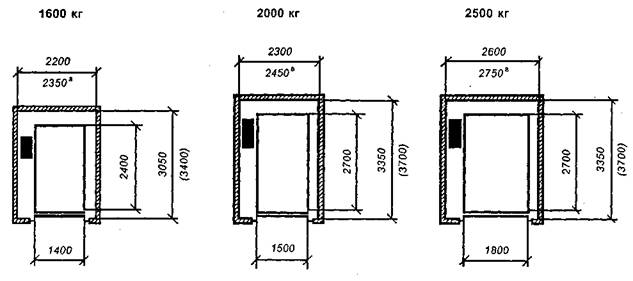

Рисунок 4 — Клас IV. Ліфти вантажні (елеватори вантажні). Серія А. Горизонтальні розсувні двері (один чи два входи, типи 1 і 2)

Розміри у міліметрах

Висота кабіни — 2500 Висота входу — 2500

Висота кабіни — 2500 Висота входу — 2500

Висота кабіни — 2500 Висота входу — 2500

Примітка 1. Площа підлоги кабіни відповідно до ЕN81-1 чи ЕN81-2.

Примітка 2. Розміри шахти в скобках для протилежних входів.

Примітка 3. Відповідно до вимог місцевого ринку можуть поставлятися ліфти з іншими конфігураціями входу і приводу. Ці зміни можуть впливати на розміри шахти.

Рисунок 4 — Клас IV. Ліфти вантажні (елеватори вантажні). Серія А. Горизонтальні розсувні двері

(один чи два входи, типи 1 і 2) (продовження)

Розміри у міліметрах

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2100 Висота входу — 2100

Висота кабіни — 2500 Висота входу — 2500

Висота кабіни — 2500 Висота входу — 2500

Примітка 1. Площа підлоги кабіни відповідно до ЕN81-1 чи ЕN 81-2.

Примітка 2. Розміри шахти в дужках — для протилежних входів.

Примітка 3. Відповідно до вимог місцевого ринку можуть поставлятися ліфти з іншими конфігураціями входу і приводу. Ці зміни можуть впливати на розміри шахти.

а Тільки для телескопічних, вертикальних розсувних дверей типу 6.

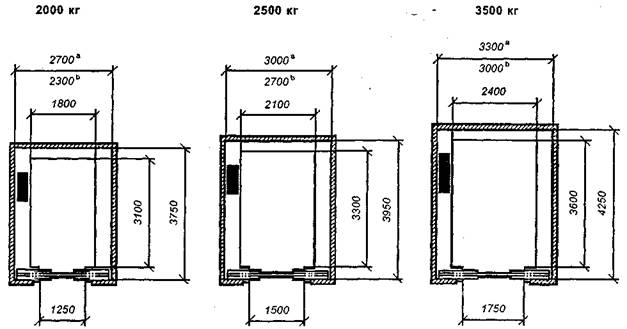

Рисунок 5 — Клас IV. Ліфти вантажні (елеватори вантажні). Серія А. Вертикальні розсувні двері

(один чи два входи, типи 4, 5 і 6)

Розміри у міліметрах

Висота кабіни — 2500/3000 Висота кабіни — 2500/3000

Висота входу — 2100/2700 Висота входу — 2100/2700

Висота кабіни — 2500/3000 Висота входу — 2100/2700

Примітка 1. Площа підлоги кабіни відповідає стандартам США, Канади, Японії і Росії.

Примітка 2. Відповідно до вимог місцевого ринку можуть по­ставлятися ліфти з іншими конфігураціями входу і приводу. Ці зміни можуть впливати на розміри шахти.

a Гідравлічні ліфти тягові і непрямої дії.

b Гідравлічні ліфти прямої дії.

Висота кабіни — 2500/3000 Висота входу — 2100/2700

Рисунок 6 — Клас IV. Ліфти вантажні (елеватори вантажні) Серія В. Горизонтальні розсувні двері (вхід, тип 3)
