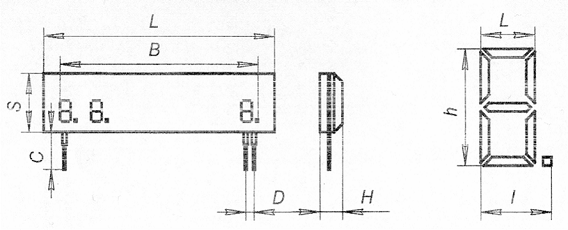

Габаритные размеры и основные электрические параметры вакуумно - люминесцентных индикаторов

Габаритные размеры и основные электрические параметры вакуумно - люминесцентных индикаторов.

Тип индикатора			Габаритные размеры, мм
Uf	If mA		Ua	Ug	Ia	Ig	Скваж-ность, Q	L кd/м2	Гарантий-ная на-работка, Ч	Знака	Информац. поля	Индикатора
Одного раз-ряда, mA	h		n	L	B	h	L	S	C	D	H
ИЛЦ1-9/8Л	2,4		20	24	24	12	12	10	200	30000	4,0	1,7	2,6	34	4,0	60	18,5	14	2,5	8
ИЛЦ1-13/8Л	5,0		80	27	27	7	7	10	800	30000	9,75	4,5	6,2	95	9,75	130	34	15	3,75	12
ИЛЦ1-6/8Л	4,0		100	36	36	10	25	10	700	32000	16	6	8,2	66	16	100	40	12	-	12/27
ИЛЦ3-6/8Л	4,0		110	50	50	15	25	10	700	30000	16,35	6	8,49	66	16,35	100	40	12	-	12
ИЛЦ1-8/8Л	5,0		100	36	36	10	25	10	700	32000	16	6	8,2	90	16	125	40	12	-	12/27
ИЛЦ2-10/8Л	5,0		150	36	36	15	25	10	700	30000	16	6	8,2	116	16	145	40	12	-	12/27
ИЛЦ1-1/8Л	3,15		162	35	35	150	100	10	600	30000	55	20	25,5	58	55	100	47	14	-	12
ИЛЦ4-5/7Л	5,0		120	27	27	12	12	5	500	30000	21,1	11,5	13,67	82,4	21,1	133	47	14	7,5	15

Основные параметры точечных индикаторов.

Тип индикатора	ИН-3	ИН-3В	ИН-3В-1	ИНС-1
Габаритные размеры Для индикаторов ИН-3, ИН-3В, ИН-3В-1, ИНС-1 величина ограничительного резистора определеяется: Rогр. рез.= Где: Uист. – напряжение источника; Uпад. раз. – падение напряжения на индикаторе; Iраб. – рабочий ток индикатора.
Номер ТУ	ОДО.334.048 ТУ	ОДО.339.221ТУ	ОДО.334.095ТУ
Напряжение возникновения разряда, В, не менее не более	60 100	60 100	60 120	65 90
Рабочий ток, mA, не менее не более	0,2 1,0	0,2 0,5	0,2 0,5	0,2 1,0
Яркость свечения, кd/м2, не менее	-	-	-	50
Напряжение поддерживания разряда, В, не менее не более	- 55	- -	- -	- 55
Величина ограничительного резистора мощностью 0,25Вm, кОм	-	-	-	-
Гарантийная наработка, Час, не менее	10000	2000	2000	10000
Температура окружающей среды рабочая, оС,	От –60 до +85
Потребляемая мощность, Вm, не более	0,2	0,2	0,2	0,2
Масса, г, не более	1,5	1,5	1,5	1,5
Цвет свечения	оранжево - красный

Отличаются: Предназначение:

- экономичностью; - для использования в цепях индикации для световой сигна-

- высокой надежностью; лизации наличия напряжения сети в электробытовой и про-

- большим сроком службы; мышленной аппаратуре.

- широким интервалом рабочих температур (от –60 до +85оС). Работают:

Примечание: - в цепях как переменного, так и постоянного тока без приме-

Эл. параметры индикаторов ИНС-1, ИН-3, ИН-3В-1 измерены на постоянном токе. нения трансформаторов и выпрямителей.
