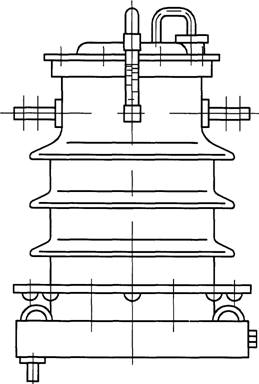

ТРАНСФОРМАТОР ТОКА

ТФЗМ-35 БII У1

Технические данные

Номинальное напряжение, кВ

35

Номинальный вторичный ток (I2н), А

1 или 5

Номинальные коэффициенты трансформации по исполнению, А/А

500/5; 1000/1; 1000/5; 2000/1; 2000/5; 3000/1; 3000/5

Номинальный класс точности вто­ричной обмотки для измерения

0,5

Номинальный класс точности вторичных обмоток для защиты

10Р

Номинальная предельная кратность вторичной обмотки для защиты

(2И1-2И2)

18

Номинальная вторичная нагрузка с

коэффициентом мощности cos j2=0,8

вторичной обмотки для измерения, В´А

30

Номинальная вторичная нагрузка с

коэффициентом мощности cos j2=0,8

вторичных обмоток для защиты

(2И1-2И2), BA

50

Время протекания тока термической стойкости, c

3

Ток электродинамической стойкости, кА

125,0; 145,0

Ток термической стойкости, кА

49,0; 57,0

Масса, кг:

- трансформатора с маслом

420

Трансформатор предназначен для наружной установки в открытых распределительных устройствах для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частоты 50 или 60 Hz.

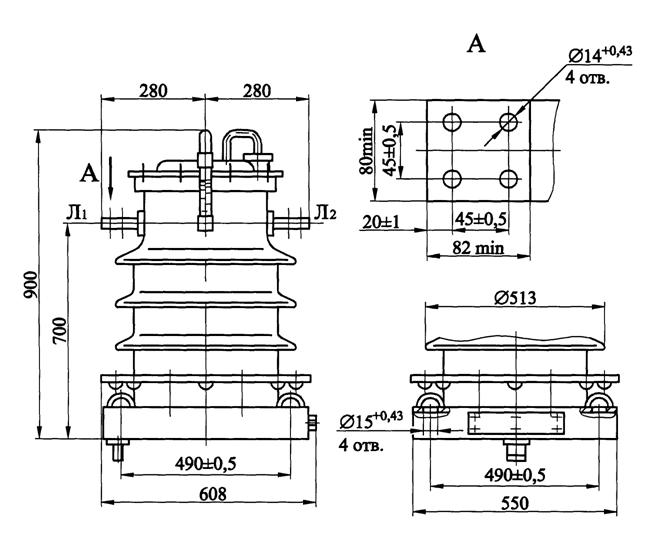

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ТРАНСФОРМАТОРОВ ТОКА ТФЗМ-35 БII У1
