ВИТЕБСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД «ВИСТАН»

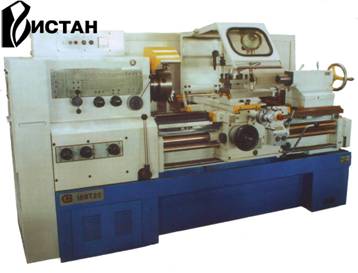

Станок токарно – винторезный мод. 16ВТ20П-21, 22 (1000, 1500 мм)

Станок предназначен для выполнения разнообразных токарных работ и нарезания метрической, дюймовой и питчевой резьб.

Особенности конструкции: литая станина и основание, автоматическая централизованная смазка, пневматическое устройство для легкого перемещения задней бабки, электромагнитная муфта аварийного останова, опережающая смазка механизмов, закаленные направляющие. Станки выпускаются с РМЦ 1000 и 1500мм.

* - По требованию за отдельную плату станок комплектуется комплектом шкивов и таблицей для обеспечения пределов частот вращения шпинделя 16…2000 мин-1.

** - РМЦ 1500 мм

1. Наибольший диаметр обрабатываемой заготовки, мм

- над станиной 500

- над суппортом 275

2. Наибольшая длина обрабатываемой заготовки, мм 1000, 1500**

3. Диаметр отверстия шпинделя, мм 55

4. Наибольшая высота резца, устанавливаемого на станке, мм 25

5. Наибольшая длина перемещения резцовых салазок суппорта, мм 150

6. Наибольшая длина перемещения продольной (поперечной) каретки, мм 935, 1435** (285)

7. Наибольшее перемещение пиноли задней бабки, мм 150

8. Пределы частот вращения шпинделя, мин-1 12,5-1600

9. Количество скоростей шпинделя прямого (обратного) вращения

10. Пределы рабочих подач суппорта, мм/об.

- продольных 0,05 … 2,8

- поперечных 0,025…1,4

11. Количество подач суппорта продольных (поперечных)

12. Пределы шагов нарезаемых резьб:

- метрических, мм 0,5…112

- дюймовых, число ниток на 1” 56… 0,5

НЕ нашли? Не то? Что вы ищете?

- модульных, модуль 0,5…112

- питчевых, питч 56…0,5

13. Скорость быстрых перемещений суппорта, м/мин

- продольных 3,8

- поперечных 1,9

14. Наибольший крутящий момент на шпинделе, кНм 1,0

15. Мощность привода главного движения, кВт 11,0

16. Габаритные размеры станка, мм

- длина 2800, 3300**

- ширина 1265

- высота 1505

17. Масса станка, кг 3000, 3250**

18. Класс точности станка по ГОСТ 8-82 П

тел. (+375-2

E-mail: *****@***ru, *****@***ru http:// www. *****

П Е Р Е Ч Е Н Ь

сборочных единиц и деталей, поставляемых в комплекте со станком

мод. 16ВТ20П

Патрон 3-х кулачковый Ø 250мм. Центр вращающийся с конусом Морзе 5. Центр с конусом Морзе 6.

П Е Р Е Ч Е Н Ь

сборочных единиц и деталей, поставляемых за отдельную плату по

требованию Заказчика к станку мод. 16ВТ20П

1. Патрон поводковый 16ВТ20.92.000.

2. Люнет подвижный 16ВТ20.93.000. (Ø20…100мм)

3. Резцедержатель задний 16ВТ20.94.000.

4. Державка для центрового инструмента 16ВТ20.95.000.

5. Люнет втулочный 16ВТ20.96.000.

6. Люнет неподвижный 16ВТ20.101.000. (Ø30…160мм)

7. Устройство цифровой индикации Heidenhain ND 720.

Возможности УЦИ Heidenhain ND 720

Индикация состояния: режим работы «REF», номер нулевой точки, номер инструмента, дюймы, масштаб, индикация подачи, секундомер, радиус (отображение диаметра, отображение суммы или одного значения для Z и Z0)

Функции: 10 нулевых точек, 16 инструментов, считывание референтной метки REF для кодированных датчиков и датчиков с

одной реф. Меткой, режим остаточного пути, ввод заданного положения в абсолютных

координатах или в приращениях, масштабирование, переключение мм/дюйм.

Встроенная инструкция по использованию, секундомер, калькулятор, запоминание

положения инструмента при отводе инструмента от заготовки, функции для определения

нулевой точки при помощи инструмента, калькулятор конусных форм.

Компенсация ошибок: ошибка оси: линейная и по частям макс. 200 опорных точки
Компенсация зазоров: для измерения длины через комбинацию шпиндель/датчик вращения.

При комплектации УЦИ станку присваивается название ВСТ-625-21(2)ЦИ-****
