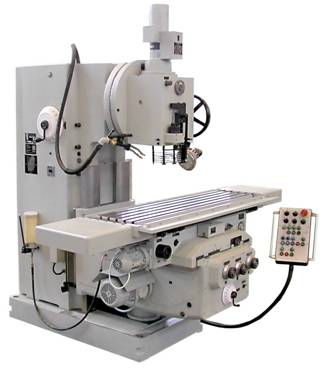

Вертикальный консольно-фрезерный станок
Модели : VMM350, VMM450
Вертикальный консольно-фрезерный станок модели VMM350, VMM450. Станки позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях.
На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования.
Технические характеристики :
Характеристика : | VMM350 | VMM450 |
Рабочая поверхность стола, мм *специальное исполнение | 315 x 1250 375 x 1600* | 400 x 1600 450 x 1800* |
Количество пазов для зажима | 4 | 5 |
Нагрузка на стол, кг | 1000 | 1500 |
Продольное перемещение стола, мм | 850 | 1120 |
Поперечное перемещение крестового суппорта, мм | 270 | 345 |
Мощность главного привода, кВт *специальное исполнение | 5.5 7.5* | 11 15* |
Макс. крутящий момент на шпинделе, Нм | 1850 | |
Конус инструмента | 50-ISO | |
Диаметр переднего подшипника, мм | 100 | |
Перемещение пиноли, мм | 90 | |
Угол поворота в обе стороны, град. | 45 | |
Количество подач | 18 | |
Знаменатель геометрической прогрессии | 1.25 | |
Диапазон частот вращения, об/мин *специальное исполнение | 28 ...1400 до 2240* | |
Продольные и поперечные подачи, мм/мин | 16 | |
Вертикальные подачи, мм/мин | 5 ...250 | |
Ускоренный ход, вдоль и поперек, мм/мин | 3150 | |
Ускоренный ход по вертикали, мм/мин | 1000 | |
Скорость подачи СОЖ, л/мин | 10 |
Высокоскоростной обрабатывающий центр с ЧПУ мод.
Модель: HMC500 CNC
Вертикальный обрабатывающий центр с ЧПУ модели HMC500 CNC – обрабатывающий центр позволяют вести обработку стали и чугуна фрезерованием, сверлением, расточкой на высоких скоростях. Центр оснащен системой ЧПУ немецкой фирмы SIEMENS 802D. Система ЧПУ контролирует движение по осям X, Y, Z и движение шпинделя. По желанию заказчика на станок устанавливается пятая ось – устройство многосторонней обработки (УМО). УМО интегрируется с системой ЧПУ, тем самым расширяет функциональное применение центра и позволяет вести обработку тел вращения фрезерованием и сверлением.
Модельный ряд выпускается с 2002 года и зарекомендовал себя с положительной стороны на машиностроительных гигантах Республики Беларусь, таких как БЕЛАЗ, МТЗ, ММЗ, МЗКТ. Широкое применение станок получил на предприятиях стан ближнего и дальнего зарубежья. Центр способен вести высокоточную обработку корпусных деталей, пресс-форм, деталей сложной формы, обработку поверхностей по круговой интерполяции, сверление, нарезание резьб инструментом и многое другое.
Технические характеристики :
Характеристика : | HMC500 CNC |
Класс точности станка | П по ГОСТ 8-82 |
Предельные размеры устанавливаемой заготовки, мм | 1000 х 400 х 500 |
Предельные размеры обрабатываемой поверхности, мм | 850 х 350 х 380 |
Наибольшая масса устанавливаемой заготовки, кг | 600 |
Размеры поверхности стола, мм | 1600 х 400 |
Наибольший диаметр инструмента, мм: · при полной загрузке магазина · при свободных соседних гнёздах | · 125 · 160 |
Максимальный вылет инструмента от торца шпинделя, мм | 200 |
Наибольшая масса оправки с инструментом, кг | 10 |
Конус для крепления инструмента в шпинделе | ISO50 |
Количество гнёзд под инструмент в магазине, шт. | 20 |
Наибольшее перемещение рабочих органов станка, мм: · продольное перемещение стола по оси Х · вертикальное перемещение стола по оси Y · вертикальное перемещение ползуна по оси Z · вертикальное перемещение консоли по оси Z1 | · 1000 · 500 · 300 · 400 |
Расстояние от плоскости стола до торца шпинделя, мм: · наименьшее · наибольшее | · 100 · 800 |
Дискретность задания перемещений по осям X, Y, Z, мм | 0,001 |
Количество одновременно управляемых координат при линейной интерполяции | 3 |
Масса станка, кг | 6600 |
УЧПУ | Sinumerik 802Dsl |
Привода подач и главного движения | Simodrive |

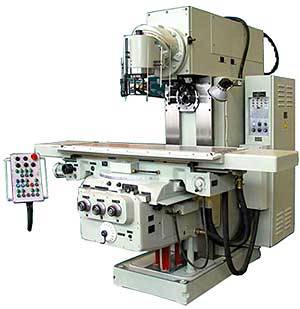

Широкоуниверсальный фрезерный станок FU400МRApUGNC с УЦИ
Модель: OM350 UGNC и OM400 UGNC
Широкоуниверсальный фрезерный станок OM350 UGNC и OM400 UGNC с УЦИ предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах. К основным достоинствам широкоуниверсального консольно-фрезерного станка относиться :
- наличие горизонтального и вертикального шпинделя. Два шпинделя позволяют расширить функциональность станка в инструментальном и мелкосерийном производствах;
- простота в управлении;
- неприхотливость в эксплуатации;
- жесткость конструкции; повышенная износостойкость накладок направляющих;
- максимальная нагрузка на стол 1кг, что позволяет вести обработку крупногабаритных деталей;
- наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
- наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
- устанавливаемые ШВП позволяют достигать высокую точность перемещений, что нам и позволяет устанавливать на станки системы УЦИ и ЧПУ по желанию заказчика.
Технические характеристики :
Характеристика : | OM350 UGNC | OM400 UGNC |
Рабочая поверхность стола, мм *специальное исполнение | 315 x 1250 | 400 x 1600 450 x 1800* |
Количество пазов для зажима | 4 | 5 |
Нагрузка на стол, кг | 1000 | 1500 |
Продольное перемещение стола, мм | 850 | 1120 |
Поворот стола в обе стороны, град. | 45 | |
Поперечное перемещение крестового суппорта, мм | 270 | 345 |
Ручное поперечное перемещение контропоры, мм | -- | 500 |
Вертикальное перемещение консоли, мм *специальное исполнение | 500 | 630 |
Мощность главного привода, кВт *специальное исполнение | 5,5 | 11 15* |
Макс. крутящий момент на шпинделе, Нм | 900 (горизонтальный шпиндель) 520 (вертикальный шпиндель) | 1850 |
Вертикальные подачи, мм/мин | 8 | 5 |
Продольные и поперечные подачи, мм/мин | 25 | 16 |
Диаметр переднего подшипника, мм | 110 | |
Количество подач | 18 | |
Ускоренный ход, вдоль и поперек, мм/мин | 3150 | |
Ускоренный ход по вертикали, мм/мин | 1000 | |
Скорость подачи СОЖ, л/мин | 10 |
