Краткое описание USB термометра - USB_Therm_D64_A.doc
Технические характеристики USB термометра.
Напряжение питания: 5 вольт (от USB порта)
Потребляемый ток (средний): 30 миллиампер
К-во датчиков: от 1 – до 64
Максимальная длинна 1-wire сети: 50 метров (двухпроводная схема)
100 метров (трёх проводная схема)
USB разъём: USB B Type female
1-wire разъём: WH-03X male
Разъём для датчика DS18B20: HU-03 female

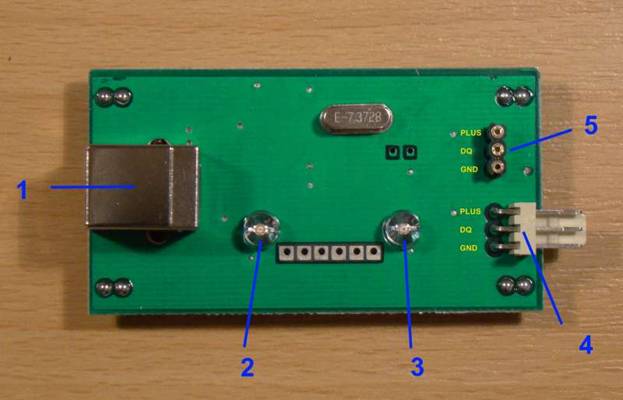

Назначение элементов на плате USB термометра.
1 – USB разъём (USB B Type female). Подключается к стандартному USB шнуру от принтера.
2 – Зелёный светодиод. Питание термометра.
3 – Жёлтый светодиод. Отображает работу с сетью 1-wire.
4 – Разъём для подключения 1-wire сети.
5 – Разъём для внесения серийного номера датчика температуры (DS18B20) в базу данных термометра.
