ВВЕДЕНИЕ

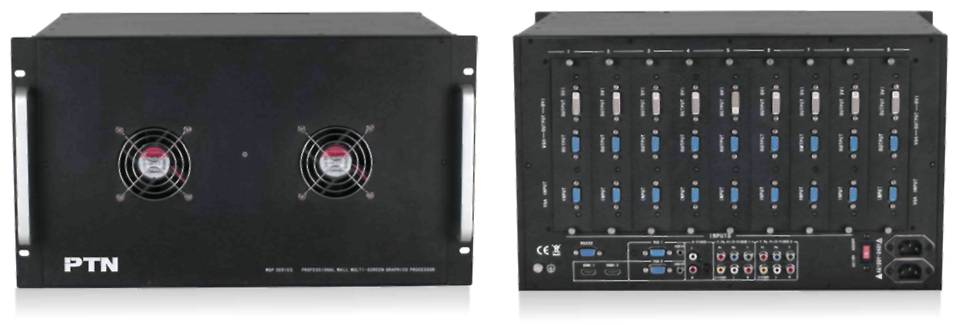

WGP2000 – это контроллер видеостенки, предназначенный для обработки графических данных в многоэкранном режиме. Профессиональное аудиовизуальное устройство.
Разрешение каждого экрана позволяет воспроизводить видеоизображение высокой четкости, вплоть до 1920*1200 при 60Гц.
Таким образом, максимальное разрешение составляет до 9600*6000 при 60 Гц (видеостенка 5x5).
Конфигурация видеостенки: от 2x1 до 5x5
9 входных каналов, совместимых с входными сигналами HDMI, VGA, компонентным видеосигналом, композитным видеосигналом (C-Video) и раздельным видеосигналом (S-video)
Это устройство с высокими рабочими характеристиками, используемое с системами видеостенок, установленными в школах, правительственных учреждениях, конференц-залах и залах заседаний.
ФУНКЦИИ
• Гибкая модульная конструкция. Возможность расширения от 1x2 до 5x5 экранов за счет установки видеоплаты и конфигурирования программного обеспечения. (Данную работу рекомендуется выполнять сертифицированному инженеру компании Putron).
• Высокоразрешающее изображение, вплоть до 1920*1200 при 60 Гц. Максимальное разрешение составляет 9600*6000 при 60 Гц (конфигурация 5x5).
• Совместим с видеосигналом высокой четкости
• Совместим с различными вводами: 2 x HDMI, 2 x сигнал компьютерного графического изображения, 2x компонентный видеосигнал, 1 x супервидеосигнал, 2 x композитный видеосигнал. Для всех данных сигналов имеется возможность масштабирования до вывода высокого разрешения.
• Функция прямого каскадирования сигнала VGA.
• Функция PIP. Поддержка функции «картинка в картинке» (без перекрытия), управляемой программным обеспечением ПК.
• Эффективная функция ступенчатого переключения режимов, регулирующая положение изображения на дисплее (с точностью до элемента изображения/пикселя). Возможность перемещения каждого элемента изображения вверх/вниз/влево/вправо при помощи RS232/программного обеспечения, что позволяет решить любую проблему искажения изображения, возникающего на стыке экранов.
• Каждая плата имеет свой идентификатор. Ручное переключение. Диапазон от 00 до FF, всего 255 идентификаторов (каждой плате назначен идентификатор по умолчанию. Замену рекомендуется выполнять сертифицированному инженеру компании Putron).
• Последовательный порт управления RS-232. Использование команд последовательного интерфейса. Совместим с управляющими устройствами сторонних производителей. Совместим с кодом ASCII/HEX.
• Совместим с удобным для пользователя программным обеспечением ПК, простой в обращении. Связь посредством интерфейса Rs232.
• Два встроенных вентилятора, работающих в качестве охлаждающих устройств (рекомендуемая периодичность проведения технического обслуживания вентиляторов – каждые полгода.)
• Резервный источник питания
• Встроенный источник питания международного стандарта (100 Вольт ~240 Вольт переменного тока, 50/60 Гц). Для обеспечения возможности использования по всему миру все модели оснащены встроенным источником питания с ручным переключением, соответствующим или более чем удовлетворяющим требованиям всех применимых сертификатов о соответствии требованиям техники безопасности.
• Алюминиевый корпус 6U, монтируемый в стойке (имеется в наличии более высокая модель 11U, WGP5, диапазон конфигурации от 3x4 до 5x5 экранов)
• Высокая скорость переключения: 200 нс (макс.). Это самая высокая скорость, обеспечивающая надлежащую производительность.
• Светодиодный дисплей состояния, отображающий информацию о системе, оснащенный функцией переключения на информацию об изделии.
КОМПЛЕКТ ПОСТАВКИ
1: Шнур питания (европейский стандарт, американский стандарт, стандарт Австралии или Великобритании)
2: CD-диск (содержащий инструкцию по эксплуатации и программное обеспечение)
3: Кабель RSти штырьковые кабельные соединители видеосигнала высокой четкости, гнездовой/штыревой соединитель)
4: Пластмассовая прокладка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
Вход видеосигнала | Выход видеосигнала | ||
Вход | 2 х HDMI 2 х сигнал компьютерного графического изображения 2 х компонентный видеосигнал 2 х композитный видеосигнал 1 х раздельный видеосигнал 1 х локальный входной сигнал VGA на каждую выходную плату | Выход | 1 1 х DVI-I (DB 24 + 5), гнездовой соединитель, на каждую выходную плату 1 х сигнал компьютерного графического изображения на каждую выходную плату |
Входной соединитель | Гнездовой соединитель HDMI VGA (15-ти штырьковый кабельный соединитель сигнала высокой четкости), гнездовой соединитель гнездовой соединитель типа RCA гнездовой соединитель типа RCA 4-х штырьковый разъем «mini DIN» | Выходной соединитель | DVI-I (DB 24 + 5), гнездовой соединитель VGA (15-ти штырьковый кабельный соединитель сигнала высокой четкости), гнездовой соединитель |
Видеосигнал | HDMI 1.3 RGBHV, RGBs, RGsB, RsGsBs; Y-Pb-Pr NTSC 3.58, NTSC 4.42,PAL, | Видеосигнал | Двухканальный (DVI-D),HDMI 1.3 RGBHV, RGBs, RGsB, RsGsBs; Y-Pb-Pr NTSC 3.58, NTSC 4.42,PAL, |
Общая информация о видеосигнале | |||
Разрешающая способность | 1920x1200 для каждого вывода DVI или VGA | Ширина полосы пропускания | HDMI: 340 МГц (10.2 Гбит/с)); Композитный видеосигнал: 150 МГц; Раздельный видеосигнал : |
Максимальная частота вывода пикселей | 165 МГц | Тип переключения | По вертикальному интервалу |
Скорость переключения | 200 нс (макс.) | Сопротивление на контактах видеоразъема | 75Ω |
Перекрестные помехи VGA | -50 дБ при 5 МГц | Уровень на входе/выходе | 0.7 В с полным размахом ~2.0 В с полным размахом |
Усиление | 0 дБ | Возвратные потери | -30 дБ при 5 МГц |
Компенсация постоянного тока | +5 мВ-0 | Максимальная компенсация постоянного тока | 1.5 В |
EDID и DDC | Поддержка идентификационных данных дисплея с протяжённым полем отображения (EDID) и данных канала отображения данных (DDC) посредством стандартов DVI и HDMI; активная буферизация сигналов формата EDID и DDC | ||
HDCP | Совместим с защитой цифрового содержимого от копирования в широкополосных сетях (HDCP) посредством стандарта DVI | ||
Управление бытовой электронной аппаратурой (CEC) | Поддержка проводной передачи данных инфракрасного канала протокола CEC посредством стандарта HDMI 1.3 | ||
Вход аудиосигнала | Выход аудиосигнала | ||
Вход | Нессиметричный стерео аудио сигнал на линию | Выход | 1 Нессиметричный стерео аудио сигнал на линию |
Входной соединитель | 4 х RCA для композитного видеосигнала и компонентного видеосигнала 2 х 3,5мм для аудиосигнала VGA | Выходной соединитель | 1 х 3,5 мм для аудиосигнала VGA |
Входное сопротивление на контактах аудиоразъема | >10Ω | Выходное сопротивление на контактах аудиоразъема | 50Ω |
Общая информация об аудиосигнале | |||
Аудио разъем | Разъем типа «Mini Jack»; кончик (левый канал); кольцо (правый канал ); гильза | Стереоканал | >80 дБ при 1КГц |
Частотные характеристики | 20 Гц~20 КГц | Коэффициент ослабления синфазного сигнала | >90 дБ при 20 Гц до 20 КГц |
Детали управления | |||
Управление | RS-232, 9-штырьковый гнездовой соединитель D | Конфигурация выводов | 2 = передача, 3 = прием, 5 = заземление |
Программное обеспечение | Работает с программным обеспечением, поддерживающим технологию параллельных вычислений (PTN), программным обеспечением ПК | Опции | Управление посредством протокола TCP/IP через PTNET |
Общая информация | |||
Температура | -20 ~ +70°C | Влажность | 10%~90% |
Источник питания | 110 В переменного тока ~ 240 В переменного тока, 50/60 Гц | Потребление мощности | 65 Вт |
Размеры корпуса | Ш482xВ242xГ261 мм |
