GIT100

Разделительный трансформатор

C600M-B (4/00)

Входит в список от лаборатории UL по технике безопасности

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ И ПРЕДУПРЕЖДЕНИЯ

Перед установкой и использованием данного изделия должны быть выполнены положения, содержащиеся в следующих ПРЕДУПРЕЖДЕНИЯХ:

1. Установка и обслуживание должны производиться только квалифицированным обслуживающим персоналом и в соответствии со всеми местными нормами и правилами.

2. Если на корпусе данного устройства явно не указано, что оно является типа 3, 3R, 3S, 4, 4X, 6 или 6P по стандарту от NEMA (Национальная ассоциация производителей электротехнической промышленности), значит, это устройство предназначено только для использования внутри помещения и не должно устанавливаться там, где оно будет подвержено воздействию дождевых осадков и влажности.

3. Используйте только те запасные части, которые рекомендованы компанией Pelco.

ОПИСАНИЕ

Разделительный или развязывающий трансформатор модели GIT100 ослабляет помехи при передаче сигналов по кабелям CCTV, которые обусловлены возникновением электрической разности потенциалов Земли.

Паразитный контур с замыканием через землю представляет собой электрическую проблему, которая проявляется, когда помехи от переменного тока в опорном заземляющем потенциале вызывают изменения уровня видеосигнала. Это происходит в токопроводящем тракте, образованным экранирующей оболочкой коаксиального видео кабеля и корпусом видео оборудования. Паразитный контур образуется за счет разности потенциалов, возникающей между двумя точками заземления этого кабеля.

Электрический потенциал экранирующей оболочки обычно составляет ноль вольт. При наличии паразитного контура с замыканием через землю, этот уровень колеблется выше и ниже отметки в нуль вольт. Чем больше разница, тем сильнее искажение видеосигнала или даже срыв изображения. Если разность потенциалов слишком велика, это может привести к выходу оборудования из строя.

Значительные разности потенциалов свойственны расстояниям в несколько сотен футов и более. Они не наблюдаются при небольших расстояниях. Разницы потенциалов, превышающие 0.5 вольт, обычны при измерении между двумя точками в одном и том же здании.

УСТАНОВКА

Для достижения наилучших результатов расположите трансформатор около монитора. При заземлении кабеля как на передающей, так и на приемной стороне и при значительной величине паразитного потенциала, рекомендуется подключать разделяющий трансформатор с двух сторон. Типовая схема подключения приведена на рис. 1.

Рисунок 1. Типовая схема установки трансформатора GIT100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВИДЕО

Напряжение в паразитном контуре при замыкании на землю:	Максимальный уровень составляет 10 Vp-p на частоте 60 Гц.
Рабочие характеристики по видео:	Эквивалентны во всех отношениях участку коаксиального кабеля RG-59/U длиной 200 футов (60.96 м.).
Соединительные разъемы:	Тип BNC (миниатюрный байонетный соединительный разъем для коаксиального кабеля).

ОБЩИЕ ПАРАМЕТРЫ

Габариты (Высота х ширина х длина):	В дюймах: 1.90 х 4.25 х 6.50 В сантиметрах: 4.83 х 10.80 х 16.51
Вес:	3 фунта (1.35 кг.).
Класс устройства	NEMA 1 (Национальная ассоциация производителей электротехнической промышленности).

Конструкция и технические характеристики изделия могут быть изменены без предварительного уведомления об этом.

Таблица A. Ослабление синфазного сигнала

Длина кабеля RG59U	Эффективное ослабление синфазного сигнала на частоте 60 Гц.
200 футов (60.96 м.) 400 футов (121.9 м.) 600 футов (182.9 м.) 800 футов (243.8 м.) 1,000 футов (300.8 м.)	43 дБ 37 дБ 33 дБ 31 дБ 29 дБ

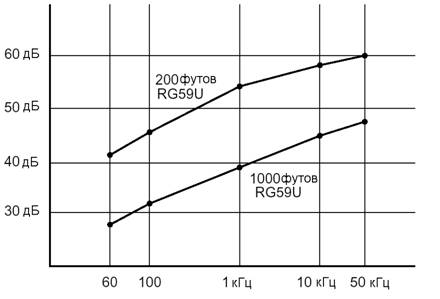

Рисунок 2. Эффективное ослабление сигнала в паразитном контуре с замыканием через землю
