Радиостанция ППРЧ
Памятка пользователя
Внешний вид и органы управления радиостанцией приведены на рис.1
1.1. Для включения радиостанции нажмите и удерживайте кнопку /4/ в течение 3÷5 секунд.
При включении на дисплее радиостанции высвечивается символ VOL (громкость) и цифра, означающая установленный уровень громкости.
Через 5 секунд на дисплее высветится рабочий канал приема.
Внимание! Радиостанция не включится при напряжении питания менее 5,5 В и более 9 В, а во включенном состоянии – отключится.
1.2. Для выключения радиостанции нажмите и удерживайте кнопку /4/ до исчезновения информации на дисплее (2÷3 секунды).
2. Подготовка радиостанции к работе.
2.1. Включите радиостанцию. Кнопками /1/ или /3/ установите требуемую громкость. Ее уровень индицируется на дисплее цифрами от 0 до– минимальная громкость, 12 – максимальная громкость). Регулировка осуществляется оперативно, и после отключения радиостанции кнопкой /4/ установленное значение сохраняется.
2.2. Установите рабочий канал, для чего:
- нажав и удерживая кнопку / функция /, кнопками /2/ или /4/ выберите нужный номер канала. На дисплее высветится слева СН, справа будет индицироваться номер канала, либо слева пПРЧ, справа номер;
2.3. Установите частоту и конкретные параметры каждого рабочего канала, для чего:
- нажав и удерживая кнопку / функция /, нажатием кнопки /1/ переведите радиостанцию в режим программирования. На дисплее высветится частота 1 (нижняя частота сканирования) и справа вверху ПРГ;
- кнопками /1/ или /3/ можно изменить частоту;
- нажав кнопку /функция/ перейдите на частоту 2 (верхняя частота сканирования), которую можно изменить кнопками /1/ или /3/;
- нажав кнопку /функция/, перейдите к установке шага сканирования. Установка шага осуществляется кнопками /1/ или /3/;
- нажав кнопку /функция/, перейдите к установке уровня мощности передатчика. Изменение мощности осуществляется кнопками /1/ или /3/.
При необходимости работы на одной рабочей частоте, запишите в канал две одинаковые частоты (начало и конец частоты одинаковые).
Для записи параметров канала в память нажмите и удерживайте кнопку /2/ до смены информации на индикаторе ЖКИ.
Интервал между нажатиями на кнопки не должен превышать 30 секунд. В противном случае по умолчанию или нажатию кнопки /4/ радиостанция выходит из режима программирования и в памяти сохраняются исходные установки.
Значения исходных установок приведены в таблице 1.
Таблица 1
КАНАЛ | ПРМ ЧАСТ, МГц | ПРД ЧАСТ, МГц | ШАГ, кГц | МОЩН, Вт | ПРИМЕЧАНИЕ |
1 | 35,300 | 37,500 | 50 | 4 | ППРЧ |
2 | 43,500 | 44,800 | 50 | 4 | ППРЧ |
3 | 53,100 | 54,800 | 50 | 4 | ППРЧ |
4 | 146,500 | 148,000 | 50 | 4 | ППРЧ |
5 | 171,500 | 174,000 | 50 | 4 | ППРЧ |
6 | 33,500 | 33,500 | 50 | 4 | СКЗИ |
7 | 37,300 | 37,300 | 50 | 4 | СКЗИ |
8 | 39,100 | 39,100 | 50 | 4 | СКЗИ |
9 | 52,100 | 52,100 | 50 | 4 | СКЗИ |
10 | 54,800 | 54,800 | 50 | 4 | СКЗИ |
11 | 146,300 | 146,300 | 50 | 4 | СКЗИ |
12 | 152,400 | 152,400 | 50 | 4 | СКЗИ |
13 | 158,700 | 158,700 | 50 | 4 | СКЗИ |
14 | 165,300 | 165,300 | 50 | 4 | СКЗИ |
15 | 169,100 | 169,100 | 50 | 4 | СКЗИ |
16 | 173,900 | 173,900 | 50 | 4 | СКЗИ |
Частоты, приведенные в таблице служат для проверки работоспособности радиостанции и отличаются от используемых в войсках.
3. Работа с радиостанцией.
3.1. Присоедините к радиостанции антенну, соответствующую выбранному диапазону сканирования ППРЧ или частоте СКЗИ. В обоих режимах осуществляется маскирование речи. При этом режим маскирования на дисплее отображается символом ключа.
3.2. Включите радиостанцию.
3.3. Установите необходимый канал.
3.4. Для ведения передачи нажмите и удерживайте кнопку /тангента/. При этом в динамике в течение 1 секунды слышен тон низкой частоты, что свидетельствует о начале вхождения в связь. В это время передача информации невозможна. Включается встроенный микрофон, уровень мощности индицируется количеством сегментов на дисплее в нижней части экрана.
3.5. В режиме приема при появлении сигнала на рабочем канале прием осуществляется на встроенный громкоговоритель. Уровень громкости принимаемого сигнала изменяется оперативно кнопками /1/ и /3/. В нижней части дисплея кубики показывают степень зарядки аккумуляторной батареи. При показаниях одного кубика (особенно в режиме передачи) аккумулятор следует зарядить.
3.6. Для передачи вызывного тона нажмите одновременно кнопки /передача/ и /функция/. При этом в динамике радиостанции корреспондента будет слышен тон вызывной частоты.

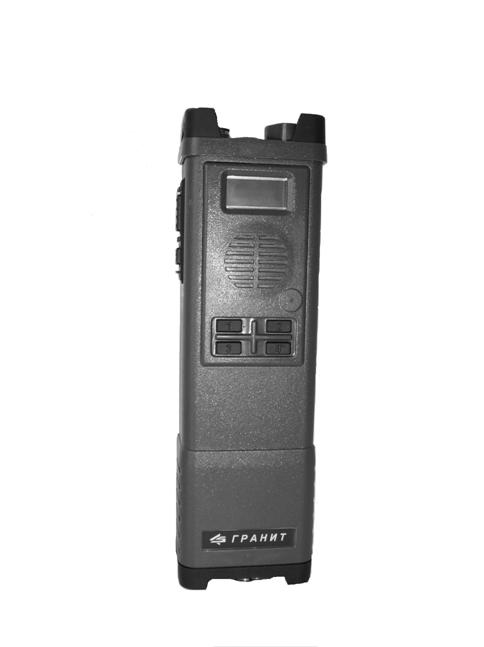

Рисунок 1 – Органы управления радиостанцией ППРЧ
1 – 4 – кнопки, с помощью которых осуществляют переключение каналов и настройку режимов работы при программировании радиостанции. Кнопка 4 используется для включения/выключения радиостанции;
5 – кнопка «Функция», работает при одновременном нажатии с другими кнопками и при прокрутке параметров канала;
6 – кнопка включения режима «Передача», далее по тексту тангента;
7 –разъем для подключения внешней гарнитуры;
8 – соединитель антенный;
9 –табло ЖКИ;
10 – громкоговоритель встроенный;
11 – микрофон встроенный;
12– батарея аккумуляторная;
13 –винт крепления батареи.
