РОССИЙСКАЯ ФЕДЕРАЦИЯ | (19) | RU | (11) | 2339821 | (13) | C2 | |
(51) МПК F01K25/00 (2006.01) | |||||||
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
|
(21), (22) Заявка: /06, 09.01.2007 (24) Дата начала отсчета срока действия патента: (46) Опубликовано: 27.11.2008 (56) Список документов, цитированных в отчете о Адрес для переписки: | (72) Автор(ы): (73) Патентообладатель(и): |
(54) МУЛЬТИТЕПЛОТРУБНЫЙ ДВИГАТЕЛЬ
(57) Реферат:

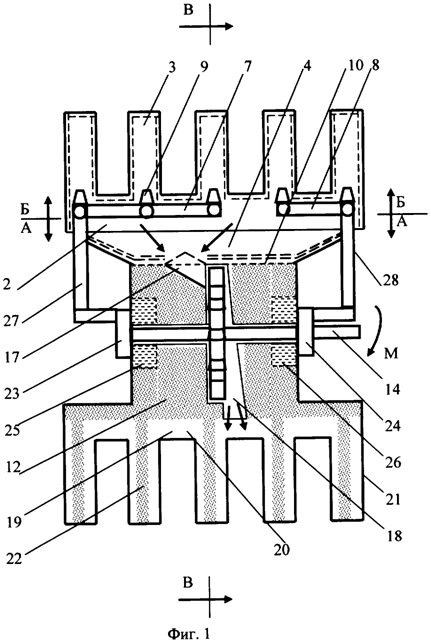

Изобретение относится к теплоэнергетике и может быть использовано для утилизации вторичных энергоресурсов. Мультитеплотрубный двигатель включает корпус, внутри которого по ходу движения пара расположены испарительная камера, состоящая из вертикальных испарительных гильз и сепарационной секции, внутренняя поверхность которых частично покрыта полосами пористого материала (фитиля), образующими между собой канавки, и сплошным слоем того же фитиля, в которой расположены распределительные коллекторы, снабженные форсунками, размещенными в центре входа в испарительные гильзы, отделенная снизу глухой перегородкой, покрытой фитилем и сепарационным элементом, рабочая камера, заполненная другим фитилем, через боковые стенки которой и слои фитиля насквозь пропущен вал, снабженный силовой турбиной и питательными насосами, соединенными с резервуарами рабочей жидкости и разбрызгивающими форсунками, соединенная с испарительной камерой через паровое сопло, а через патрубок мятого пара с конденсационной камерой, состоящей из распределительной секции, днище которой через отверстия соединено с конденсационными гильзами, дно которых, в свою очередь, соединено с фитилем рабочей камеры подъемными фитилями, причем выходной конец вала соединен с рабочим органом. Изобретение позволяет повысить эффективность теплового двигателя. 5 ил.
