Обработка инженерно-геодезических данных в системе CREDO_DAT, вводимых с клавиатуры при использовании рукописных журналов и схем

НПО “КРЕДО‑ДИАЛОГ”

Обработка инженерно-геодезических данных в системе CREDO_DAT, вводимых с клавиатуры при использовании рукописных журналов и схем.

МИНСК

2001 г.

( 90 87

7 79 31

› *****@***

" http://www. credo.

Содержание

Введение	4
Основные сведения	4
Исходные данные	5
Начало работы, настройка	7
Этап 1. Ввод данных	9
Этап 2. Обработка данных	12
Уравнивание сети	13
Этап 3. Экспорт результатов обработки	14
Этап 4. Выпуск выходной документации	17
Выпуск ведомостей	17
Вывод чертежей	18
Подготовка объекта к выпуску чертежа	18
Выбор фрагментов чертежа	18
Формирование чертежа	19
Заключение	21

введение

Практическая Работа предназначена для начинающих Пользователей CREDO_DAT. Для работы с системой не нужно иметь специальных компьютерных знаний. Достаточно владеть основными навыками, в том числе - по созданию, копированию и сохранению каталогов (папок) и файлов.

Цель Практической Работы - первоначальное изучение особенностей обработки инженерно-геодезических данных методами комплекса CREDO и формирование необходимых навыков работы в системе CREDO_DAT на конкретных примерах обработки данных, вводимых с клавиатуры.

Особенности работы в системе CREDO_DAT Пользователи осваивают при выполнении типового задания с решением следующих основных задач.

_  Ввод данных

_  Обработка данных

_  Экспорт результатов обработки

_  Выпуск выходной документации

& Рекомендуем пользоваться помощью (клавиша [F1]) и подсказками, а за более детальными разъяснениями обращаться к документации.

основные сведения

&  Система CREDO_DAT (Инженерная Геодезия) предназначена для автоматизации камеральной обработки инженерно-геодезических данных при разведке недр, инженерных изысканиях промышленных и гражданских объектов, геодезического обеспечения строительства, кадастра. CREDO_DAT позволяет импортировать измерения в форматах наиболее распространенных электронных приборов а также вводить данные вручную. Система предоставляет возможность обрабатывать измерения в сетях и тахеометрической съемке, выполнять поиск и анализ грубых ошибок, производить уравнивание ПВО и многое другое.

Исходные данные

В качестве исходных данных предлагается «Ведомость теодолитных ходов» или «Схема теодолитного хода». По своему усмотрению выберите один из этих видов исходной полевой информации.

Изучим методику обработки данных измерений в системе CREDO_DAT на примере уравнивания одиночного теодолитного хода.

Ведомость теодолитных ходов

Ход	Пункт	Горизонтальный угол	Горизонтальное проложение	X	Y
1	1781			-4967.275	1278.903
			197.080
	300	95 00'36.0"		-5145.016	1193.780
			80.160
	301	213 13'30.0"		-5185.819	1262.778
			116.420
	302	128 37'12.0"		-5290.297	1314.134
			59.320
	303	277 36'36.0"		-5303.079	1372.061
			51.670
	304	243 44'24.0"		-5351.615	1354.343
			49.830
	305	234 12'36.0"		-5356.999	1304.805
			69.300
	306	131 00'54.0"		-5305.492	1258.440
			61.170
	307	209 47'18.0"		-5306.536	1197.280
			68.570
	308	259 28'48.0"		-5273.490	1137.197
			36.780
	1999			-5238.568	1148.740

Примечание: в ведомости приведены координаты пунктов до уравнивания.

начало работы, настройка

Изучение CREDO_DAT начните с создания нового каталога, либо откройте свой рабочий каталог. Запустите CREDO, выберите пункт меню Геодезические работы – CREDO_DAT / CREDO_DAT_PLUS и войдите в эту систему.

_  После загрузки системы в окне запроса введите имя обрабатываемого объекта.

_

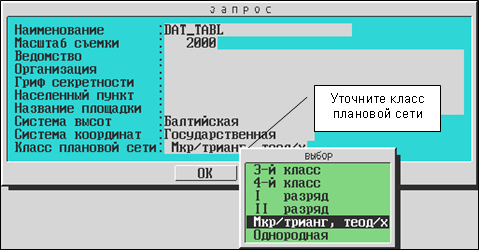

Заполните карточку объекта - функция «ОБЪЕКТ / Карточка». Необходимый минимум информации: наименование объекта, масштаб (1 : 2000). Обязательно уточните класс плановой сети, который определяет допустимые среднеквадратические ошибки (СКО). Выбор необходимого класса осуществите по клавише [Пробел].

_

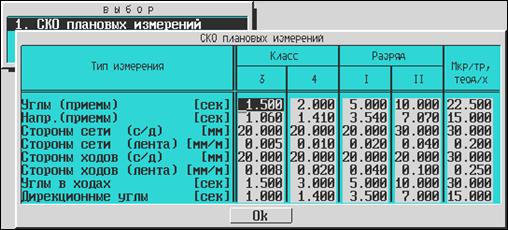

В функции «ОБЪЕКТ / Классы» уточните или отредактируйте допустимые и относительные СКО плановых измерений, если в этом есть необходимость.

_

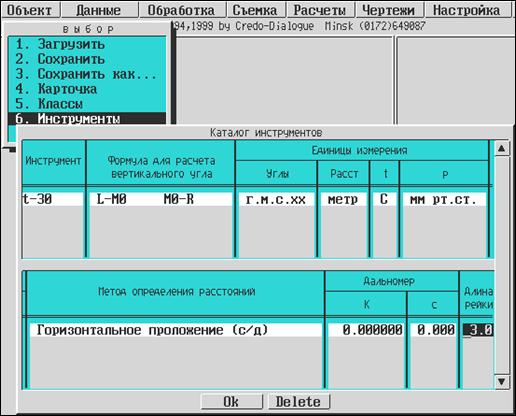

Заведите (дополните) карточку используемых инструментов (комплектов) в функции «ОБЪЕКТ / Инструменты». При описании инструмента обязательно обратите внимание на метод расчета вертикального угла и определения расстояния. Если прибором измеряется наклонная дальность, то ввод вертикального угла обязателен. Для линий, в которых вертикальный угол не введен, измерение полагается приведенным к горизонту. В нашем примере расстояние вводится как горизонтальное проложение.

&  При обработке данных функция «ОБЪЕКТ / Параметры» не используется, поскольку объект обрабатывается в условной системе координат.

_

Укажите в процедуре «НАСТРОЙКА» систему исчисления углов и систему длин. В нашем примере мера исчисления углов: градусы, минуты, секунды. Система длин - метрическая.

Этап 1. Ввод данных

_

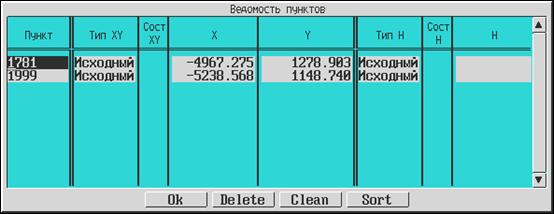

Откройте функцию «ДАННЫЕ / Пункты». Войдите в операцию «Ведомость» и введите исходные данные по пунктам измерений. Ввод данных завершите нажатием на кнопку [Ok].

_

Если Вы внесли хотя бы одно изменение в данные по объекту, обязательно выполните предобработку. Выберите функцию «ОБРАБОТКА / Предобработка» и операцию «Расчет».

_  По окончании предобработки в окне навигации Вы увидите отображение исходных пунктов, которые были введены в ведомости пунктов. При помощи инструмента «лупа» («горячая» клавиша [ F6 ]) отобразите исходные пункты в рабочем окне.

_

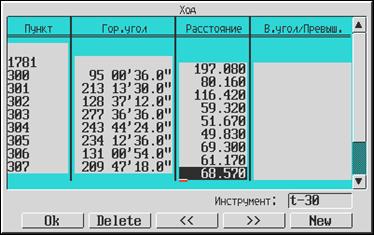

Выберите функцию «ДАННЫЕ / Ходы теодолитные». Активизируйте операцию «Ведомость» и нажмите [правую] клавишу мыши – на экране появится ведомость теодолитных ходов. Введите данные по ходу, учитывая, что данный теодолитный ход с координатной привязкой. При этом, если в качестве исходных данных Вы используете «Схему теодолитного хода», следует помнить, что левые по ходу углы вводятся как есть (без знака), а правые - со знаком «минус». Если Вы используете «Ведомость теодолитного хода», то вводите данные так, как они представлены в таблице.

&  Если у вас отсутствует направление на исходный пункт, ввод данных начинайте со второй строки! Переход на вторую строку осуществляется при помощи клавиши-стрелки [¯].

_  После ввода данных обязательно выполните предобработку. Выберите функцию «ОБРАБОТКА / Предобработка» и операцию «Расчет». В рабочем окне Вы увидите изображение введенного теодолитного хода.

_  В процессе предобработки должны выводиться сообщения об ошибках «Недостаточно информации для вычисления высоты». Такие сообщения игнорируйте, нажимая на кнопку [Cancel]. В нашем примере данные нивелирования отсутствуют.

&  Предобработку можно выполнять на любой стадии ввода данных – в этом случае Вы увидите в рабочем окне, какие пункты и измерения введены, как рассчитались и расположились определяемые пункты.

_  По окончании предобработки активизируйте операцию «Протокол» и просмотрите протокол предварительной обработки данных.

_

Выбрав операцию «Результат», просмотрите ведомости, которые создаются в результате предобработки – «Ведомость предобработки» и «Ведомость линий и превышений». При необходимости распечатайте эти ведомости.

&

Внимание! Не забывайте периодически обращаться к функции «Сохранить». Этим Вы обезопасите себя от повторных операций. Запомните - легче отредактировать введенную информацию, чем вводить ее заново.

Этап 2. Обработка данных

Уравнивание сети

_

Для уравнивания сети выберите функцию «ОБРАБОТКА / Уравнивание».

_  Необходимые режимы уравнивания укажите «галочкой» в операции «Режим».

_

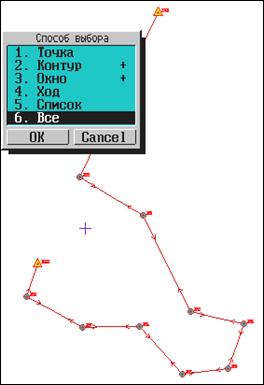

Выберите операцию «Уравнивание». Установите курсор в рабочем окне и нажмите [правую] клавишу мыши. В окне «Способ выбора» выберите пункт меню «6. Все». Таким образом, произойдет уравнивание всего хода.

_  Выбранные в предыдущем пункте участки сети (в нашем случае – весь ход) подсветятся. Вновь нажмите [правую] клавишу мыши, после чего появится меню выбора. подтвердите выбор. Нажмите на нопку [Ok], после чего произойдет уравнивание.

_

В процессе уравнивания возможны сообщения о наличии записей в протоколе предобработки. Подтвердите продолжение уравнивания.

_  Откройте операцию «Протокол» и убедитесь в том, что в протоколе уравнивания отсутствуют сообщения об ошибках.

_

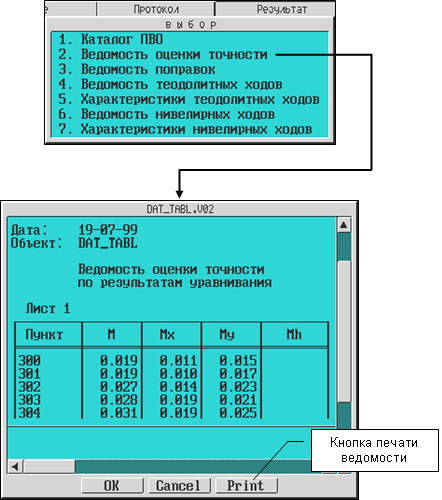

Выполнив операцию «Результат», просмотрите сформированные в процессе уравнивания каталоги и ведомости. При необходимости распечатайте их, нажав кнопку [Print].

Этап 3. Экспорт результатов обработки

&

Если необходимо передать координаты пунктов сети смежникам или же использовать их в другой программе, Вы можете сразу после уравнивания экспортировать данные обработки.

_  Выберите функцию «ДАННЫЕ / Экспорт».

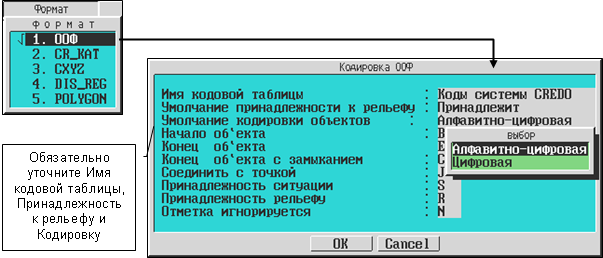

_  Выберите операцию «Формат» и отметьте «галочкой» необходимый формат для экспорта – в нашем примере «1. ООФ» (Открытый Обменный Формат). Находясь на выбранном пункте, нажмите [левую] клавишу мыши, затем в окне «Кодировка ООФ» установите необходимые параметры кодировки при экспорте. Вы будете экспортировать данные в системы комплекса CREDO, поэтому установите следующие параметры:

·  Имя кодовой таблицы – Коды системы CREDO.

·  Умолчание принадлежности к рельефу – Принадлежит.

·

Умолчание кодировки объектов – Алфавитно-цифровая.

_

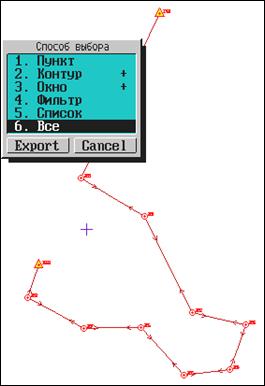

Выберите операцию «Экспорт». Установите курсор на любое место в рабочем окне и нажмите [правую] клавишу мыши. В окне «Способ выбора» выберите участок сети или укажите определенные пункты сети для экспорта. В нашем примере выберите пункт меню «6. Все». При этом, произойдет экспорт всей сети.

_

Выбранные в предыдущем пункте участки сети (в нашем случае – вся сеть) подсветятся. Вновь нажмите [правую] клавишу мыши, после чего выпадает меню выбора. Вновь подтвердите выбор. Нажмите на кнопку [Ok], после чего начнется процесс экспорта.

_

В появившемся окне запроса введите номер слоя цифровой модели местности. В дальнейшем, в системах CREDO_TER или CREDO_MIX, при импорте геодезических данных, они будут размещены в указанном слое ЦММ. В этом же слое будет сформирована цифровая модель рельефа.

_  В процессе экспорта возможны сообщения об ошибках. Игнорируйте их, нажимая на кнопку [Cancel].

_

Откройте операцию «Протокол» и убедитесь в том, что сообщения об ошибках отсутствуют. Если ошибки все-таки присутствуют, просмотрите сообщения об ошибках и проанализируйте их.

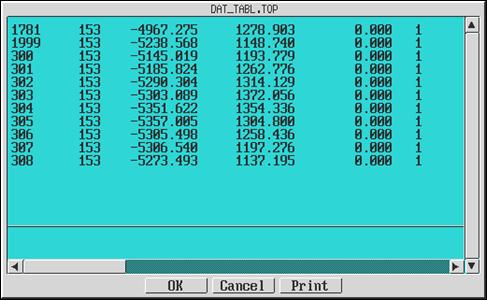

_  Выполнив операцию «Результат», просмотрите файл dat_tabl.top, сформированный в результате экспорта. При необходимости распечатайте его, нажав на кнопку [Print].

Этап 4. Выпуск выходной документации

Выпуск ведомостей

_

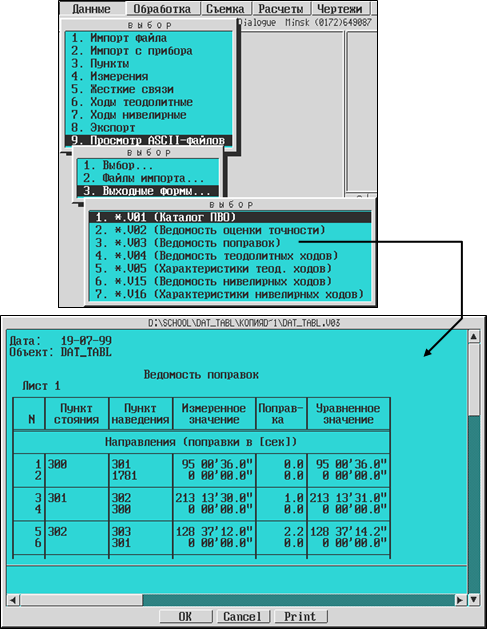

Для формирования ведомостей откройте операцию «ОБРАБОТКА / Уравнивание / Результат» и последовательно зайдите (откройте и закройте) в те ведомости, которые Вам необходимы. После этого выбранные ведомости будут сформированы. Для их просмотра и вывода на печать обратитесь к функции «ДАННЫЕ / Просмотр ASCII-файлов / Выходные формы». Выберите необходимую ведомость и распечатайте ее при помощи кнопки [Print].

Вывод чертежей

&  Для формирования и вывода чертежей в системе CREDO_DAT предназначена функция «ЧЕРТЕЖИ / Чертеж DXF». При помощи этой функции Вы формируете чертеж, устанавливаете масштаб, оформление чертежа и производите запись DXF-файла.

Подготовка объекта к выпуску чертежа

_

Перед формированием чертежа в функции «НАСТРОЙКА / Фильтр на отображение» включите отображение только тех элементов, которые необходимы для вывода на чертеж.

Выбор фрагментов чертежа

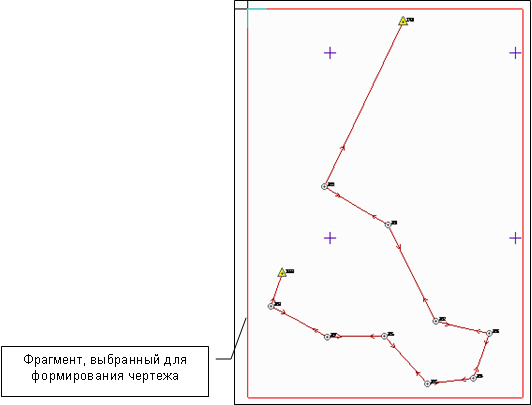

_  Для выбора фрагментов, которые должны будут размещаться на чертеже, воспользуйтесь операцией «ЧЕРТЕЖИ / Чертеж DXF / Фрагмент-окно». Выделите курсором прямоугольный фрагмент. После этого укажите его при помощи операции «Выбор» – указанный фрагмент будет находиться в формируемом чертеже.

Формирование чертежа

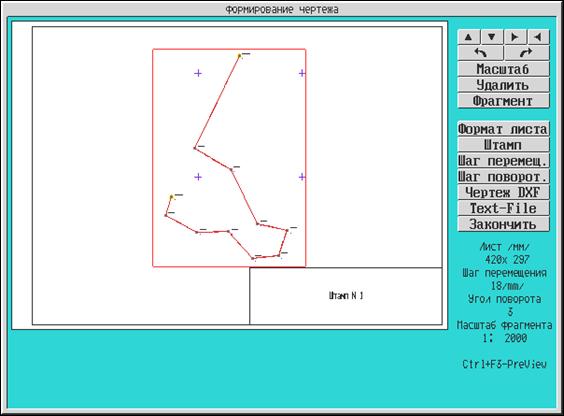

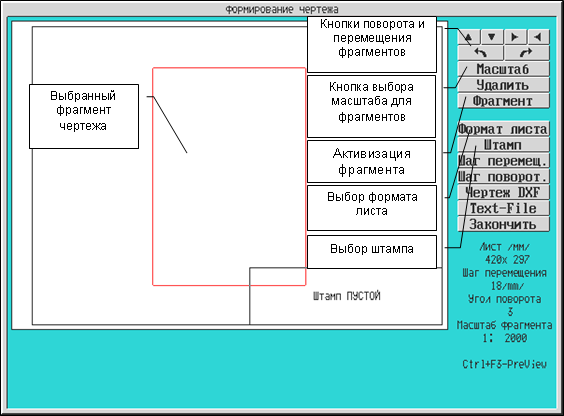

После выбора фрагментов чертежа нажмите на кнопку операции [Чертеж DXF]. На экране раскроется окно «Формирование чертежа», в котором будет расположен выбранный ранее фрагмент.

После этого выполните следующие действия:

_  При помощи кнопки [Формат листа] задайте формат листа А 3 (420 ´ 297).

_  Нажав на кнопку [Фрагмент], активизируйте фрагмент чертежа и кнопками перемещения переместите его при необходимости.

_  Для фрагмента чертежа установите масштаб 1 : 2000. Для этого выберите фрагмент и нажмите кнопку [Масштаб].

_  По кнопке [Штамп] выберите один из предлагаемых вариантов штампа.

После этого формирование чертежа закончено.

&  Дополнительно на чертеж вместе с графическими фрагментами можно вывести текстовый файл в виде фрагмента чертежа. Например, ведомость или каталог. Для этого предназначена кнопка [Text-File]. После вставки текстового файла его можно расположить в удобном месте кнопками горизонтального и вертикального перемещения.

_

Отображение фрагмента чертежа включите при помощи клавиш [Ctrl] + [F3].

_  По окончании формирования чертежа кнопкой [Чертеж DXF] запишите его в DXF-файл.

На этом выполнение Практической Работы по обработке инженерно-геодезических данных вводимых с клавиатуры при использовании рукописных журналов и схем CREDO_DAT закончена.

Заключение

Выполненная Вами Практическая Работа позволила убедиться в эффективности решения инженерных задач средствами систем комплекса CREDO даже на стадии первоначального изучения основных функций. Более сложные задачи можно решать, постепенно развивая и совершенствуя полученные навыки и осваивая другие возможности комплекса. Это требует самостоятельной работы и глубокого и всестороннего изучения документации.

Мы уверены, что изученный теоретический и практический материал позволит сэкономить Вам рабочее время и повысить качество обработки Вашего материала.
