Машины импульсной формовки

МАШИНЫ ИМПУЛЬСНОЙ ФОРМОВКИ

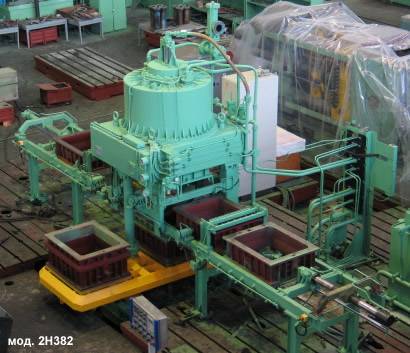

Машины формовочные импульсные низкого давления с допрессовкой и рамочным съемом полуформ. Назначание: для последовательного изготовления нижних и верхних полуформ из песчано-глинистой формовочной смеси. Тип машины - полуавтоматическая. Вне автоматического цикла (механизмами, не входящими в состав машины), выполняются операции: установка пустой опоки на рольганг; заполнение опоки с наполнительной рамкой формовочной смесью; удаление готовой полуформы с рольганга. Технические характеристики Модель размеры опок в свету, мм давление сжатого воздуха, Мпа Удельное давление допрессовки, кг/см кв. установленная мощность, кВт 2Н380 500х400х200 0,63 до 12 5,5 2Н381 630х500х250 5,5 2Н382 800х630х300 8 2Н383 1000х800х350 8 2Н384 1250х1000х400 12 2Н385 1600х1250х500 13

МАШИНЫ ВАКУУМНО-ПЛЕНОЧНОЙ ФОРМОВКИ

Машины вакуумно-пленочной формовки предназначены для изготовления форм методом вакуумно-пленочной формовки. ОАО "Сиблитмаш" изготавливает следующие модели машин:

Формовочная установка мод. 2697В для размеров опок в свету 3600х1600х600 мм. Установка оборудована:

каруселью с установленными на ней двух модельных плит, на которых установлены вибраторы;

механизмами раскатки и резки пленки;

механизмом наложения пленки с нагревателем;

бункером засыпки песка;

устройством сушки пленки после покраски;

Для предотвращения пылевыделения при засыпке песка в опоку имеется подъемный стол, который поднимает комплект, состоящий из модельной плиты и опоки. Формовочный участок оборудован вакуумной и гидравлической системами с автоматическим управлением.

Съем полуформ, переключение вакуумной системы и установка полуформ на участок заливки осуществляется вручную и с помощью цехового крана. Производительность участка не менее двух полуформ в час.

Формовочная установка мод. 091Н для размеров опок в свету 1000х900х250 мм. Установка оборудована (с учетом требований заказчика):

двумя тележками с установленными на них модельными плитами, на которых установлены вибраторы для уплотнения песка при засыпке в опоку;

съемным бункером для засыпки песка в опоку;

нагревателем пленки;

вакуумной системой

Участок формовки предназначен для отливки кокилей с производительностью не менее четырех форм в час.
