Технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генератор типа KU 150/STF-FE

Питание 380 В трехфазное 50Гц

Макс. Напряжение сети + - 10%

Потребление при max.

Нагрузке 235 кВт.

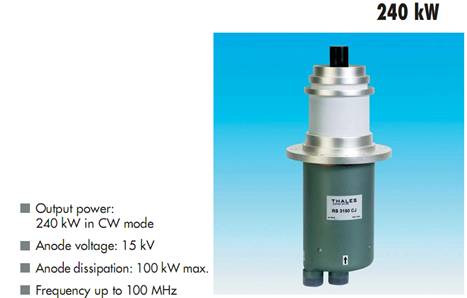

Триод осциллятора типа RS 3150 CJ «СИМЕНС»

керамический металл,

водяное охлаждение.

Частота осциллятора 440 КГц ( номинальная рабочая

частота ) + - 10%

Мощность при калориметри-

ческом определении.

( при условии макс. работы ) 150 кВт.

Регулирование мощности Посредством тиристорного контроля

с автоматическим регулированием

напряжении + - 1% при изменении

напряжения в сети на + - 10%

Выпрямитель высокого

напряжения Трехфазный выпрямитель с мостом

с диодами из кремния.

Способ охлаждения Вода – вода.

Макс. темп. промышленной воды 32.

Расход 240 л/мин.

Напряжение нити триода 15 В.

Ток триода 255 А.

Макс. анодное напряжение 12 Кв.

Макс. анодной ток пост. тока 21 А.

Макс. ток сети ( при нагр. )

постоянного тока 7,5 А.

Сопротивление установ.

поляризации сетки 213 Ом.

Под отдаваемой мощностью понимается мощность необходимая для сварки, т. е. затраты удлинительного рычага индуктора, при максимальной нагрузке работы.

Общий потребляемый ток 400 А.

Сравнительная таблица.

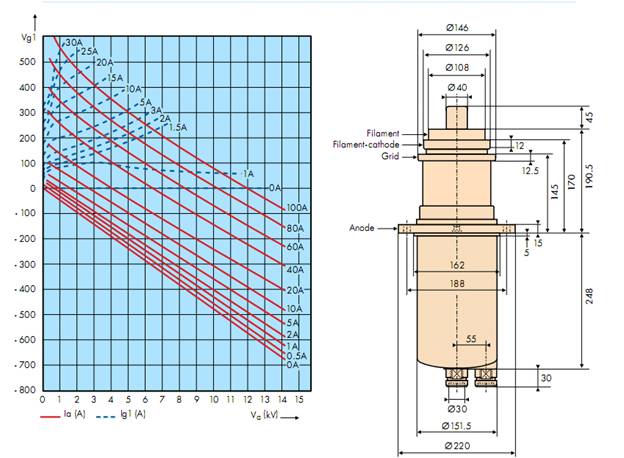

	RS 3150 CJ	ГУ-88А
V накала	15 В	26 В
I накала	235 А	690 А
P накала	3,75 кВт	18 кВт
V анода	14 кВ	12 кВ

Вывод: у триода RS 3150 CJ, КПД в 5 раз больше чем у ГУ-88А,

и надежность (срок службы) в 5-10 больше!
