MYAT WIN TUN
Научный руководитель – М. В. АЛЮШИН, к. т.н., доцент
Московский инженерно-физический институт (государственный университет)
МОДЕЛИРОВАНИЕ УЗЛОВ АНАЛОГОВОЙ ОБРАБОТКИ
ДЛЯ СОВРЕМЕННОГО PET-СКАНЕРА
С ПОМОЩЬЮ СИСТЕМЫ OrCAD
В данной работе представлены результаты моделирования узлов аналоговой обработки сигналов для современного PET-сканера в САПР OrCAD. Предложена модель учета краевых эффектов для позиционно-чувствительного ФЭУ HAMAMATSU.

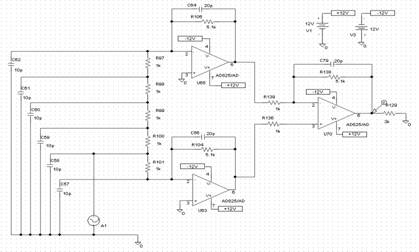

На рис.1 показана традиционная схема, обычно использующаяся для моделирования работы аналоговых узлов, обрабатывающих токовые сигналы от шести координатных сигналов, например, соответствующих координате Х. Данная модель учитывает влияние емкостей электродов ФЭУ – емкости С57-С62. Для моделирования входного воздействия используется импульсный источник тока А1.
Рис.1. Традиционная схема для моделирования работы аналоговых узлов
Получаемые в результате использования данной модели зависимость выходного напряжения Y от координаты Х имеет практически линейный характер (см. рис.2, а), что не соответствует реальным характеристикам ФЭУ.
а) б)
Рис.2. Зависимость амплитуды выходного импульса от координаты Х
В работе предложена модель, учитывающая краевые эффекты и распределенный характер засветки фотокатода ФЭУ (рис.3). Получаемые при использовании данной модели характеристики показаны на рис.2, б.
Рис.3. Схема включения многоканального ФЭУ для моделирования
при подаче сигнала на пятый вход
Таким образом, предложенная модель, учитывающая распределенный характер воздействия света на фотокатод, а также краевые эффекты, позволяет получить реальные характеристики для координатной чувствительности ФЭУ HAMAMATSU, что необходимо для правильного проектирования аналоговых и цифровых узлов современного PET сканера.
