Лабораторная работа №1,2 по дисциплине
«Человеко-машинное взаимодействие»
7 вариант.
Выполнила:
Студентка группы
ПОВТ 0806
Проверил: Ю.
Тверь 2012
7. База склада фирмы.
Должны быть реализованы сценарии:
добавление нового товара на склад, списание товара, выдача товара, поиск товара по различным полям, изменение месторасположения товара на складе.
По данным возможностям можно составить следующие сценарии.
1. Пользователь открывает накладную добавляет новый товар
2. Пользователь открывает накладную находит там нужный товар, посылает запрос на склад, списывает его, удаляет со склада.
3. Пользователь открывает накладную находит там нужный товар, посылает запрос на склад, получает его.
4. Пользователь открывает накладную находит там нужный товар по дате получения или по названию.
5. Пользователь открывает накладную находит там нужный товар, определяет его место на складе, меняет его.
По данным характеристикам можно составить следующие диаграммы.

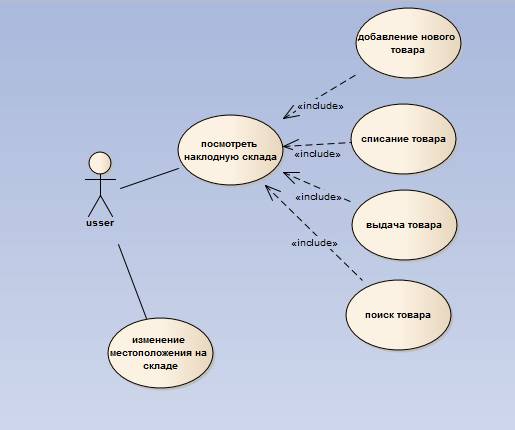

Диаграмма вариантов использования(Use case).

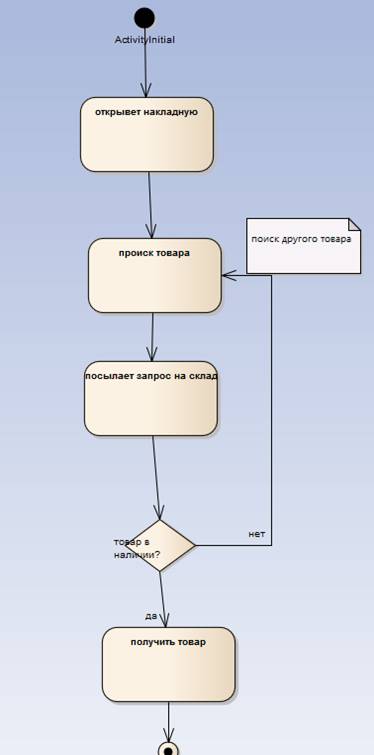

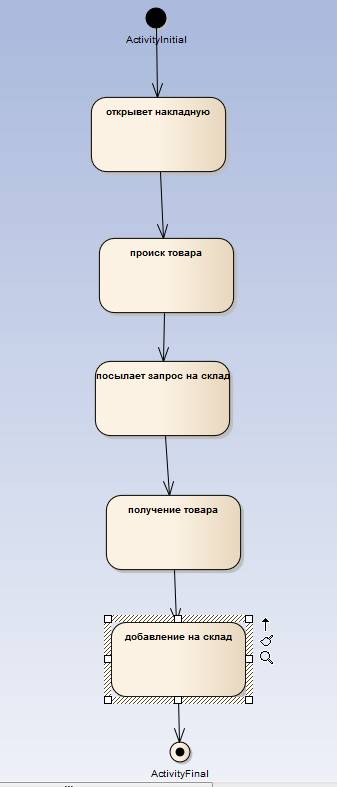

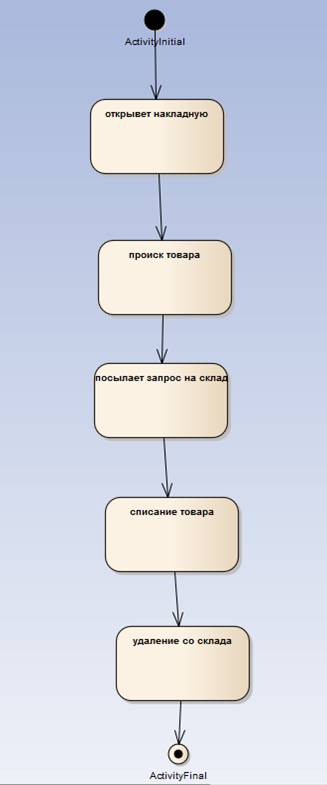

Диаграммы деятельности(Activity).
Лабораторная работа №3
1. Цель работы
Создание прототипа интерфейса windows-приложения.
главная форма:
Если нажать на кнопку "добавить товар" открывается окно добавления товара:
По нажатию кнопки "добавить" товар добавляется в накладную склада.
Если нажать на кнопку "списать товар" открывается окно списания товара:
По нажатию кнопки "списать" товар списывается в накладной склада.
Если нажать на кнопку "удалить товар" открывается окно удаления товара:
По нажатию кнопки "удалить" товар списывается в накладной склада.
Если нажать на кнопку "найти товар" открывается окно поиска товара:
По нажатию кнопки "найти" открывается окно с изображением необходимого товара:
