Лабораторная работа № 7
ПОСТРОЕНИЕ ДИАГРАММ В MS EXСEL
Учебный материал
Построение диаграмм в Excel осуществляется с использованием мастера диаграмм.
1) Перед использованием мастера диаграмм, необходимо выделить данные для построения диаграммы.
2) Затем начинается использование мастера диаграмм (панель инструментов, Вставка – Диаграммы).
При построении диаграммы необходимо пройти четыре этапа.
Этап построения диаграммы | Диалоговое окно |
Выбор типа диаграммы |
|
Уточнение диапазона данных |
|
Выбор параметров диаграммы |
|
Выбор способа размещения диаграммы |
|
После построения диаграммы она может быть отредактирована либо через позицию меню Диаграмма, либо с использованием контекстного меню.
При этом выделяется объект диаграммы, подлежащий редактированию, нажимается правая кнопка мыши.
 |

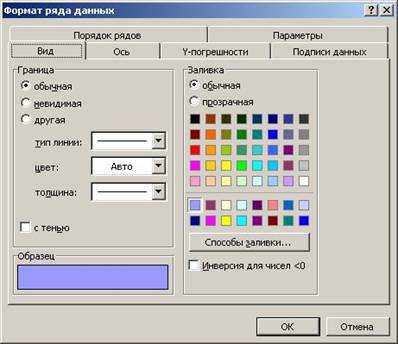

В появившемся диалогом окне задаются необходимые параметры.
Практическое задание
Изучая материал, Вы узнаете: Как ввести данные, необходимые для построения диаграммы? Как вызвать мастер диаграмм? Как выбрать тип диаграммы? Как построить диаграмму?
Содержание работы
1. Введите данные для построения первой диаграммы.
2. Выберите нужный вид диаграммы и выполните построения.
3. Введите данные для построения второй диаграммы.
4. Выберите нужный вид диаграммы и выполните построения.
5. Введите данные для построения третьей диаграммы.
6. Выберите нужный вид диаграммы и выполните построения.
7. Введите данные для построения третьей диаграммы.
8. Выберите нужный вид диаграммы и выполните построения.

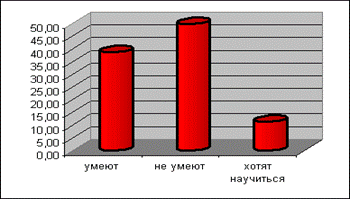

Диаграмма 1 – Умеете ли Вы оказывать первую медицинскую помощь?
% | |
умеют | 38,80 |
не умеют | 49,80 |
хотят научиться | 11,40 |

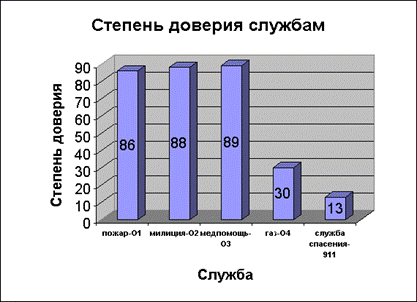

Диаграмма 2 – Действиям каких служб Вы доверяете?
Служба | % |
пожар-О1 | 86 |
милиция-О2 | 88 |
медпомощь-О3 | 89 |
газ-О4 | 30 |
13 |
Диаграмма 3 – Графики математических функций
 |
x | y=2x | y=x^2 | y=x^3 |
-5 | -10 | 25 | -125 |
-4 | -8 | 16 | -64 |
-3 | -6 | 9 | -27 |
-2 | -4 | 4 | -8 |
-1 | -2 | 1 | -1 |
0 | 0 | 0 | 0 |
1 | 2 | 1 | 1 |
2 | 4 | 4 | 8 |
3 | 6 | 9 | 27 |
4 | 8 | 16 | 64 |
5 | 10 | 25 | 125 |
Диаграмма 4 – Семейный бюджет
№ | Статья расходов | Сумма |
1 | Питание | 3000 |
2 | Коммунальные расходы | 800 |
3 | Транспорт | 600 |
4 | Одежда | 300 |
5 | Культурная программа | 400 |
Критерии выполнения задания
Да | Нет | |
1. Данные для первой диаграммы введены | ||
2. Вид диаграммы выбран | ||
3. Диаграмма 1 построена | ||
4. Данные для второй диаграммы введены | ||
5. Вид диаграммы выбран | ||
6. Диаграмма 2 построена | ||
7. Данные для третьей диаграммы введены | ||
8. Вид диаграммы выбран | ||
9. Диаграмма 3 построена | ||
10. Данные для четвертой диаграммы введены | ||
11. Вид диаграммы выбран | ||
12. Диаграмма 4 построена |
