4-осный вагон-хоппер для кокса, модель 22-445 |

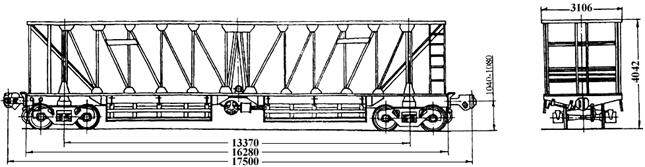

Рис 72 |
|
Назначение: для перевозки сухого охлажденного кокса |
|
Номер проекта | 445.00.002 |
Технические условия | ТУ24.05.336-82 |
Модель вагона | 22-445 |
Тип вагона | - |
Изготовитель | ДВЗ им. Газеты “Правда” |
Грузоподъемность, т | 59 |
Масса тары вагона, т | 30 |
Нагрузка: | |
статическая осевая, кН(тс) | ,25) |
погонная, кН/м(тс/м) | 49,8 (5,1) |
Скорость конструкционная, км/ч | 120 |
Объем кузова, м3 | 118 |
Габарит | 1-Т |
База вагона, мм | 13370 |
Длина, мм: | |
по осям сцепления автосцепок | 17500 |
по концевым балкам рамы | 16280 |
Ширина максимальная, мм | 3106 |
Высота от уровня верха головок рельсов максимальная, мм | 4042 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | есть |
То же с ручным тормозом | нет |
Наличие стояночного тормоза | есть |
Количество разгрузочных люков, шт. | 4 |
Размер разгрузочных люков в свету, мм | 600х4050 |
Угол наклона, град.: | |
пола к горизонту | 50 |
торцовых стен к горизонту | 40 |
Количество бункеров, шт. | 2 |
Число разгрузочных цилиндров, шт. | 2 |
Необходимое давление воздуха в разгрузочной магистрали, МПа(атм.) | 0,6 (6) |
Год постановки на серийное производство | 1975 |
Возможность установки буферов | нет |
