Контрольно–курсовая работа по дисциплине «Производственная безопасность» (стр. 2 )

Выбирается конкретная марка лампы с величиной светового потока наиболее близкой к расчетной. Допустимое отклонение расчетного значения от табличного от –10 до +20%.

Лампа ЛДЦ80, световой поток 3800 лм.

= 13% , что соответствует величине допустимого отклонения.

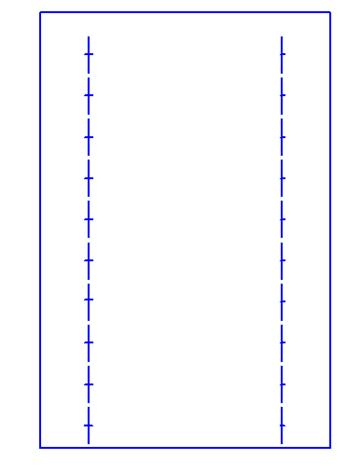

Эскиз системы общего равномерного освещения:

Вывод: для освещения помещения площадью 216 кв. м. используем 20 люминесцентных ламп дневного света ЛДЦ80 (мощность 80 ватт) со световым потоком 3800 лм, что является достаточным для III - го разряда зрительных работ.

Задача 2. Проверка достаточности естественного освещения.

Задание: Проверить, соответствует ли естественное освещение внутри помещения нормативному. Исходные данные приведены в табл. 6.

Проверка достаточности естественного освещения осуществляется путем сравнения расчетного коэффициента естественной освещенности (КЕО) ер в расчетной точке помещения с нормативным значением КЕО ен для данного вида работ. Расчетная точка находится на уровне условной рабочей поверхности: 0,8 м от уровня пола – для работ, выполняемых сидя; 1 м от уровня пола – для работ, выполняемых стоя; для одностороннего бокового освещения – на расстоянии 1 м от стены, наиболее удаленной от световых проемов (рис. 2, схема 1); для двустороннего бокового освещения – на равном расстоянии между световыми проемами (рис. 2, схема 2).

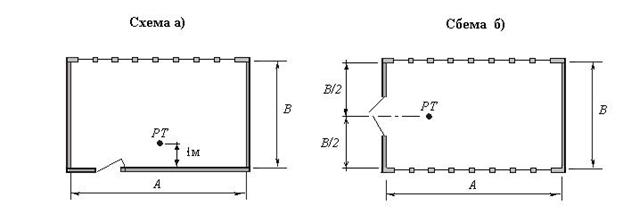

Рис. 2. Схемы естественного освещения: а) одностороннее боковое; б) двустороннее боковое

Нормативный коэффициент естественной освещенности ен принимается по таблице 16 для данного вида работ.

Расчетное значение КЕО ер в данном помещении можно найти из формулы (1) определения площади световых проемов.

(1)

где: Sо - площадь всех световых проемов (в свету) при боковом освещении;

Sп – площадь пола помещения;

ер – расчетное значение КЕО;

Кз – коэффициент запаса, принимаем Кз = 1;

t0 – световая характеристика окон; определяется по табл. 7.

Кзд – коэффициент, учитывающий затенение окон противостоящими зданиями, принимаем Кзд = 1,2;

t0 - общий коэффициент светопропускания, определяемый по формуле:

t0 = t1 t2 t3 t4 t5,

где: t1 - коэффициент светопропускания материала, для двойного оконного стекла t1 = 0,8;

t2 - коэффициент, учитывающий потери света в переплетах светопроема, для деревянных спаренных переплетов t2 = 0,75;

t3 - коэффициент, учитывающий потери света в несущих конструкциях; при боковом освещении t3= 1;

t4 - коэффициент, учитывающий потери света в солнцезащитных устройствах, для убирающихся внутренних регулируемых жалюзи: t4 = 1;

t5 - коэффициент, учитывающий потери света в защитной сетке, устанавливаемой под фонарями; для бокового освещения t5 = 1;

r1 - коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию; определяется по табл. 8.

Варианты заданий для проверки достаточности естественного освещения.

Номер строки	Разряд зрительной работы	Размеры помещения, м	Размеры окна, м	Число окон	№ схемы освещения
Высота,	Длина А	Глубина В	Длина, м	Ширина, м
	I	6	17	15	2,1	1,9	5	а
	г	е	ж	ж	з

Расчет световой характеристики окон при боковом освещении hо

Отношение длины помещения А к его глубине В:

м.

Определяем отношение глубины помещения В к высоте от уровня условной поверхности до верха окна h1=3 м.:

м.

Определяем =13 (по таблице):

Отношение длины помещения А к его глубине В, А/В	Значения световой характеристики hо при отношении глубины помещения В к его высоте от уровня условной рабочей поверхности до верха окна h1, В/ h1
	1
1,5	19

Коэффициент Кзд = 1,2;

Определяем отношение глубины помещения В к высоте от уровня условной поверхности до верха окна h1. B/h1=5 (см. выше).

Определяем отношение расстояния от расчетной точки до наружной стены к глубине помещения:

Значения коэффициента r1:

Отношение глубины помещения В к высоте от уровня условной поверхности h1 до верха окна, В/h1	Отношение расстояния от расчетной точки до наружной стены к глубине помещения В, / В	Значения r1 при боковом освещении и средневзвешенном коэфф. отражения стен, потолка и пола =0,4 при отношении длины помещения А к его глубине В, А/В
1
> 3,5	0,9	3,6

Sп = 17·15 = 255 м2.

Sо = 5·2,1·1,9= 19,95 м2.

Кз = 1;

=0,8.0,75.1.1.1=0,6

Расчетное значение КЕО ер в данном помещении можно найти из формулы определения площади световых проемов:

100%.0,08=;

ер≈0,008.

Вывод: поскольку нормативное значение КЕО для совмещенного освещения больше расчетного КЕО, то можно сделать вывод о недостаточности совмещенного освещения для выполнения соответствующих работ. Требуется применение только искусственного освещения.

Задача 3. Акустический расчет помещения.

Задание

1. Определить уровень звукового давления L, в расчетной точке промышленного цеха, создаваемого источником шума (гидравлическим прессом).

2. Рассчитать необходимое снижения шума D L max.

3. Разработать мероприятия по снижению шума до допустимых величин (устройство кожуха на источник шума).

4. Определить толщину t стального облицованного кожуха, необходимого для достижения эффективной звукоизоляции.

Исходные данные для расчета приведены в табл. 9, 10.

Рис. 3. Схема акустического расчета

Акустический расчет помещения производится в следующей последовательности:

1. Рассчитываются уровни звукового давления в помещении, создаваемого источником шума, в каждой октавной полосе на частотах 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц (8 раз) по формуле:

где - уровень звуковой мощности источника в октавных полосах, определяемый по техпаспорту источника шума (табл. 10), дБ;

– фактор направленности; для равномерно излучающего источника шума =1;
