4-осная цистерна для цемента, модель 15-1405 |

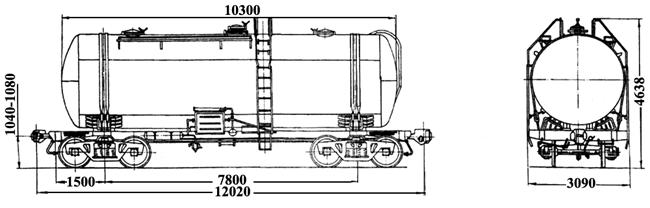

Рис 149 | |
Назначение: для бестарной перевозки цемента | |
Номер проекта | 1405.00.000-1 |
Технические условия | ТУ |
Модель вагона | 15-1405 |
Тип вагона | 936 |
Изготовитель | ПО “Ждановтяжмаш” |
Грузоподъемность, т | 61 |
Масса тары вагона, т | 24,3 |
Нагрузка: | |
статическая осевая, кН(тс) | ,3) |
погонная, кН/м(тс/м) | 69,6 (7,1) |
Объем котла, м3 | 62 |
Скорость конструкционная, км/ч | 120 |
Габарит | 02-ВМ (02-Т) |
База вагона, мм | 7800 |
Длина, мм: | |
по осям сцепления автосцепок | 12020 |
по концевым балкам рамы | 10800 |
Высота от уровня верха головок рельсов максимальная, мм | 4638 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | нет |
Наличие стояночного тормоза | есть |
Длина котла наружная, мм | 10300 |
Наличие смотрового люка | есть |
Диаметр котла внутренний, мм | 2800 |
Условное рабочее давление в котле (по регулировке предохранитель-ного клапана), МПа (кгс/см2) |
|
Удельный объем, м3/т | 0,88 |
Давление в котле, МПа (кгс/см2): | |
при разгрузке | 0,2 (2) |
при загрузке | нет |
Производительность выгрузки, т/ч | 60 |
Количество, шт.: | |
загрузочных люков | 3 |
аэролотков | 4 |
аэроплиток | 2 |
Диаметр, мм.: | |
лазового люка | 575 |
загрузочного люка | 400 |
разгрузочного патрубка | 150 |
Давление, создаваемое в котле при гидравлическом испытании, МПа (кгс/см2) |
|
Допустимая температура загружаемого продукта, град. С | 50 - + 50 |
Количество секций котла, шт. | 1 |
Угол наклона к горизонту, град.: | |
откоса | 50 |
аэролотков | 6 |
Год постановки на серийное производство | 1968 |
Возможность установки буферов | нет |
