CAT интерфейс для Kenwood TS-50s

Начало формы Добавлено: Дек 11, 2007 13:52   Заголовок сообщения: Конец формы	Конец формы
CAT интерфейс для Kenwood TS-50s В поддержание темы поделюсь некоторым опытом по доработке трансивера TS-50 для совмещения с СДР приставкой, вдруг кому сгодится... Проблема была в том, что в трансивере разъем САТ расположен внутри на плате контроллера, имеет TTL уровни, да еще и сам разъем "нестандартный" - ответной части подобрать не удалось... Было принято решение разъем DB9 закрепить снаружи, плату преобразователя уровней на MAX232 - внутри и аккуратьненько припаяться к соответствующим шинам... Для закрепления планки с DB9 использован штатный "земляной" винт. Поскольку крепление получилось консольным, для необходимой жесткости планка сделана из 3-х милиметровой дюрали. Провода проложены в щели между наружнымикрышками корпуса и радиатором. Больше никаких вмешательств ни в кострукцию, ни в схему трансивера не было... Чтобы много не писать ("Лучше один раз увидеть, чем сто раз...прочитать" (народная мудрость)), выкладываю фото: Разъем САТ. jpg (153,95 kb) Вид с тылу. jpg (118,25 kb) Интерфейс. jpg (155,55 kb) Планка. jpg (120,02 kb) Шлейф. jpg (134,73 kb)

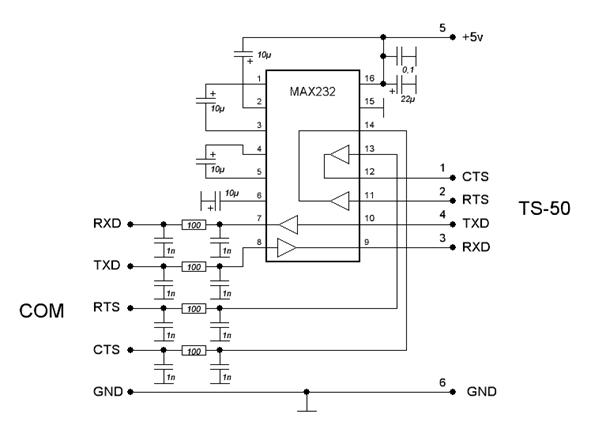

Схему преобразователя уровней я брал на этом сайте в разделе по САТ-интерфейсам. МАХ232, вобщем-то, включена по даташиту. Печатку в Лайоуте прилагаю. По сигнальным проводам (от разъема DB-9) у меня включены по 1000 пик на землю и по 100 Ом последовательно с МАХ... Думаю, разберетесь... DB-9 распаян так, чтобы подключаться "прямым" (не "нуль-модемным", как TS-570, например) кабелем (т. н. "удлинитель СОМ-порта")...

RTS - 7
CTS - 8
TXD - 3
RXD - 2
GND - 5

+5 берется с площадки рядом с разъемом САТ (посмотрите внимательнее фото на пред. странице с изображением платы интерфейса и воспользуйтесь тестером, для пущей уверенности)...

Описание взято с форума о SDR выполнено RZ6FY (там же разведена печатная плата)
