Тёплый пол своими руками
Системы обогрева пола давно перестали быть привилегией состоятельных людей, а установка кабельных и пленочных теплых полов становиться неотъемлемой частью сметы при подготовке будущего ремонта. И как раз эта часть вызывает множество вопросов о конструкции систем обогрева пола, их мощности, объеме потребляемой электроэнергии и вообще чем они друг от друга отличаются, ведь на рынке представлено множество позиций - кабели, маты, одножильные, двужильные, пленки и т. д. Данная статья призвана помочь Вам во множестве предлагаемых вариантов систем теплого пола, понять принципы расчета мощности для разных помещений, а так же содержит рекомендации по самостоятельному монтажу и регулировке теплых полов. Собрать пол своими руками следуя инструкции не сложно.
Темы статьи:
1. Виды систем обогрева пола и типы монтажа
2. Обогреваемая площадь помещения
3. Расчет мощности теплого пола
4. Выбор терморегулятора
5. Выбор напольного покрытия
6. Укладка, монтаж системы обогрева, теплоизоляция
Виды систем обогрева пола и типы монтажа

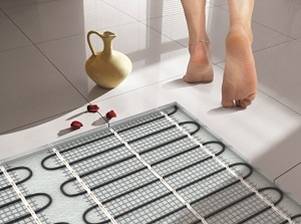

Электрические системы обогрева пола делятся на пленочные и кабельные. Пленочные полы, несмотря на то что производятся разными производителями, имеют схожие конструкции и различаются только размерами и мощностью. Кабельные теплые полы делятся на одножильные и двухжильные, а также продаются бухтами в виде отрезков греющего кабеля определенной длины называемых нагревательными секциями или рулонами сетчатой основы с закрепленным на ней змейкой греющим кабелем, которые называются нагревательными матами.
Двухжильный и одножильный греющие кабели, имеют в основе две или одну резистивные жилы которые нагреваются при подключении кабеля к сети. По применению, двухжильный и маты на его основе применяются для жилых помещений, а одножильный применяется в нежилых помещениях. Это обусловлено тем что, двухжильный кабель имеет практически нулевой уровень электромагнитного излучения, а у одножильного этот уровень выше. Хотя следует отметить что электромагнитное излучение одножильного кабеля в разы ниже допустимого.
Обогреваемая площадь помещения
При расчете площади на которой предполагается размещать системы обогрева пола, нужно считать площадь свободную от мебели без ножек или с ножками ниже 15см, стиральных машин и других громоздких предметов, которые будут препятствовать свободной теплоотдаче пола и могут спровоцировать перегрев и выход из строя нагревательных элементов. В случае если обогрев пола планируется как комфортный, то отношение площади укладки теплого пола к общей площади помещения может быть любым, но теплый пол должен исполнять функцию основного обогрева, то укладывать его нужно не менее чем на 70% общей площади помещения.
Расчет мощности теплого пола
При расчете мощности теплого пола следует учитывать следующие факторы:
1. Для комфортного или основного обогрева будет применяться теплый пол
2. Какое напольное покрытие планируется укладывать на обогреваемый пол
3. Наличие под обогреваемым полом холодного помещения
Комфортный обогрев пола - подразумевает установку систем обогрева пониженной мощности для поддержания повышенной температуры пола, без влияния на общую температуру помещения. Используется совместно с другими источниками тепла. Мощность таких систем обогрева составляет около 130Вт на метр квадратный. Такой мощности вполне достаточно в помещениях расположенных на вторых этажах коттеджа или многоквартирного дома. Это обусловлено наличием под обогреваемым полом теплого помещения, температура пола даже без обогрева держится около +20С. Поэтому для рационального расхода электроэнергии нет смысла в более мощных системах обогрева.
Системы теплого пола для основного обогрева помещений используются без дополнительных источников тепла. К таким помещениям относятся гаражные боксы, лоджии и застекленные балконы, подвальные помещения и т. д. Системы обогрева повышенной мощности так же необходимо устанавливать в прихожих, ванных комнатах и туалетах квартир расположенных на первом этаже, помещениях частных домов у которых пол расположен на грунте или имеется внизу холодное помещение, а так же в банях и саунах.
-Для обогрева пола холодного сырого помещения без дополнительных источников обогрева, мощность теплого пола должна составлять 250Вт на метр квадратный
-Для обогрева пола лоджии мощность составляет 200Вт-220Вт на метр квадратный
-Для обогрева пола в ванной и в прихожей квартиры находящейся на первом этаже и первого этажа частного дома мощность составляет 180Вт-200Вт
Мощность 180Вт-250Вт является достаточно высокой и ее можно достигнуть установкой нагревательного мата указанной мощности или установкой греющего кабеля мощностью от 18Вт на метр погонный. Изменять мощность теплого пола, можно изменяя шаг укладки греющего кабеля. Шаг можно изменять в диапазоне 5см-12,5см между параллельными линиями кабеля.
В качестве напольного покрытия теплого пола мощностью от 150Вт подходит только керамическая плитка.
Выбор терморегулятора
Терморегулятор - это устройство, которое управляет подачей питания на нагревательные элементы систем обогрева, тем самым поддерживая температуру пола в заданных пределах. Данные о температуре терморегулятор получает через термодатчик, вмонтированный в пол. Терморегуляторы бывают программируемые и не программируемые.
Назначение программируемых терморегуляторов в том чтобы отключать или понижать питание теплого пола в то время когда никого нет дома, ночью или в другое время когда использование полного обогрева нецелесообразно. Не программируемый терморегулятор все время поддерживает заданный тепловой режим, подавая и отключая питание по мере нагрева и остывания пола. Пол при правильном подборе мощности системы обогрева и при правильной ее установке работает в режиме "одну минуту греется, две остывает".
Большинство терморегуляторов рассчитаны на мощность 3500Вт. То есть их можно подключать напрямую к системам обогрева мощностью до 3500Вт. Если мощность теплого пола превышает мощность терморегулятора, то в цепь между системой обогрева и терморегулятором включают контактор (электро-магнитный пускатель). Через это устройство терморегулятор управляет мощным теплым полом, не принимая на себя нагрузку. На некоторых форумах, посвященных теме монтажа теплого пола своими руками, рекомендуют включать в схему контактор если мощность системы обогрева превышает 2000Вт-2500Вт.
Выбор напольного покрытия
На сегодняшний день в продаже имеется огромное количество напольных покрытий всевозможных видов. Однако не все они подходят для использования совместно с системами обогрева пола. Все дело в том что некоторые виды напольного покрытия имеют низкую теплопроводность, а также могут быть повреждены подогревом пола или выделять при нагреве токсичные испарения.
В первую очередь в категорию неподходящих под использование с теплым полом покрытий попадают линолеум и ковролин. И хотя производители теплого пола не исключают возможности установки систем обогрева пола под эти напольные покрытия, практика показывает что теплозалирающие свойства линолеума и ковролина, даже самых тонких, сильно снижают температуру на поверхности пола. Далее, разогретый линолеум и ковролин на клеевой основе, размягчаются и теряют свои износостойкие свойства. Нагрев таких покрытий, особенно от неизвестных производителей, может вызвать выделение в воздух специфического запаха и токсичных веществ. Поэтому, если применение линолеума или ковролина является обязательным условием, то следует внимательно ознакомиться с рекомендациями от производителя, по возможности использования их на обогреваемых полах.
Так же, не рекомендуется укладывать на теплый пол, ламинат толщиной менее 8мм, так как тонкий ламинат имеет склонность к деформации при подогреве. Использовать можно только тот ламинат, в инструкции которого указано что он может быть установлен с системами обогрева пола. Толщина такого ламината как правило от 8,5мм и выше. Теплопроводность у ламината и у других деревосодержащих материалов невысокая, поэтому под эти напольные покрытия следует устанавливать системы теплого пола пониженной мощности на превышающей 130Вт на метр квадратный. На это есть следующие причины. Во-первых, более мощные системы создадут большую разницу температур под поверхностью и над поверхностью ламината. Так как по инструкции, обогрев пола осуществляется только на площади свободной от мебели, то в результате получается что ламинат нагревается неравномерно. Рано или поздно это приведет к деформации и образованию щелей. Во-вторых ламинат нельзя нагревать выше +26С, больший нагрев может спровоцировать выделение формальдегида. И хотя в Европе, откуда приходит большая часть продаваемого в России ламината, формальдегид отнесен к опасным веществам, его полный запрет отложен на более поздний срок, так как промышленность еще не готова отказаться от этого надежного и дешевого соединения. Применение систем обогрева пониженной мощности позволяет избежать вышеуказанных неприятностей. Не создается термической перегрузки напольного покрытия, явных перепадов температур на общей площади пола.
