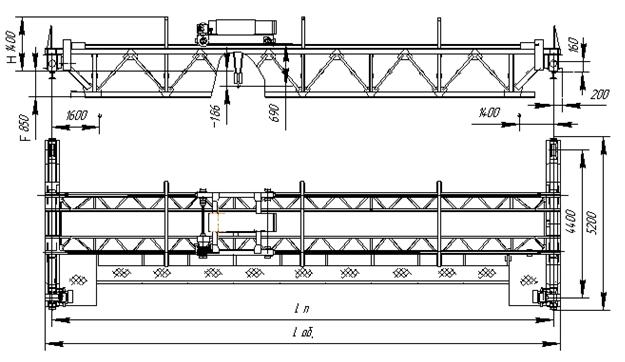

Краны мостовые электрические двухбалочные опорные с электрической талью управление с пола, г/п 10 т.
ТУ
г/п, т | Пролет L, м | Высота подъема, м | F | A | B | H | H1* | H2* | Нагрузка на колесо, кН | Конструктивная масса, т | Скорость передвижения крана, м/с | Скорость тележки | |
мм, не более | передвижения | подъема | |||||||||||
10 | 10,5 | 6; 12. | 850 | 4400 | 5200 | 1460 | -186 | 71 | 6,95 | 0,5 | 0,2 | 0,1 | |
13,5 | 82 | 7,86 | |||||||||||
16,5 | 86 | 9,25 | |||||||||||
22,5 | 91 | 16,55 |
*размер определяется типом выбранной тали; В таблице размеры для тали типа МРМ (Болгария) полиспаст 4/1. Сумарная установленная мощность двигателей не более 17кВт.
Режим работы 3К ГОСТ (А3 ИСО 4301). Рабочее напряжение 380В.
Сведения, сообщаемые заказчиком (впишите или обведите) | |||
Пролет L, м | Количество кранов | ||
Тип подкранового рельса (или ширина головки рельса) | Р43; Р50; КР70; КР60. | Т (С°) окружающей среды | (-20+40) (-40+40) |
Высота подъема, м | Климатическое исполнение | У | |
Исполнение крана | Категория размещения | 1; 2; 3 |
Опросный лист (краны электрические).
1 | Тип крана. | |
2 | Грузоподъёмность, т | |
3 | Пролёт, м | |
4 | Полная длина, м. | |
5 | Количество и длины консолей (подвесного крана) | |
6 | Высота подъёма, м | |
7 | Скорость подъёма, м/с* | |
8 | Скорость передвижения тали (телеги), м/с*. | |
9 | Скорость передвижения крана, м, с*. | |
Дополнительная комплектация | ||
10 | Частотное регулирование скорости механизма передвижения крана. | да нет |
11 | Частотное регулирование скорости механизма передвижения тали. | да нет |
12 | Частотное регулирование скорости механизма подъёма. | да нет |
13 | Наличие тормоза на механизме передвижения тали | да нет |
14 | Наличие тормоза на механизме передвижения крана | да нет |
15 | Род тока, напряжение | |
16 | Режим работы | |
17 | Способ управления | пульт кабина радиоуправление |
18 | Способ токоподвода на кран | кабель Троллеи |
19 | Тип подкранового рельса | |
20 | Механизм подъема (указать желаемого производителя: Россия, Болгария, Китай, Германия, др.) | |
21 | Температурный режим | |
22 | Категория размещения | |
23 | Исполнение кранов | |
24 | Особые требования | |
Реквизиты предприятия | ||
25 | Название организации | |
26 | Почтовый адрес | |
27 | Номер телефона/факса | |
28 | Адрес электронной почты | |
Доставка | ||
29 | Самовывоз | да нет |
30 | Автотранспорт | да нет |
31 | Ж/Д транспорт( железная дорога, станция назначения). |
*-если две и более скорости, то указывать через дробь.
**-при троллейном токопроводе приложить схему расположения троллей.
Заверить печатью заказчика.
