Инструкционная карта № 52
Тема 3.2. Устройство газосварочной аппаратуры и ее обслуживание
Тема урока 3.2.1.Организация рабочего места. Устройство и обслуживание газосварочной аппаратуры
Учебно-производственные задания | Цели заданий | Оборудование и материалы, вспомогательные средства |
1. Выбрать и подготовить к работе кислородный баллон 2. Подсчитать количество газа в баллоне по манометру 3. Выбрать и подготовить к работе ацетиленовый баллон 4. Установить на баллоны кислородные и ацетиленовые редукторы 5. Проведите сборку и разборку газовой горелки | Научиться проводить подготовку и организацию рабочего места для газопламенной сварки | Сварочная горелка Г-3. Водяной затвор ЗСП-8 Хомуты для крепления газовых рукавов Мыльный раствор Кисточка Пост питания сжатым кислородом ПГК-10 Пост питания горючим газом ПГА-3,2 Ацетиленовый генератор АСП-10 Ведро емкостью 10-12 л. Тара для карбида кальция Редуктор кислородный БКО-50 Рукав кислородный Редуктор ацетиленовый БАО-5 Рукав ацетиленовый Нож для вскрывания бочек с карбидом кальция Набор рожковых гаечных ключей х12, х14, х17, х19, х32 Отвертка Плоскогубцы Торцевой ключ для ацетиленового баллона Медная игла для чистки каналов горелки Шкаф для инструмента Сварочный стол Стул Огнетушитель |
1. ВЫБОР И ТРАНСПОРТИРОВКА БАЛЛОНОВ
1.1. Цвет окраски баллона, отбираемого Вами на складе, должен соответствовать назначению баллона: кислородный баллон имеет голубой цвет, ацетиленовый - белый, для пропана - бутана - красный.
1.2. При получении баллонов на складе Вам необходимо:
- отобрать баллон с защитным колпаком;
- произвести внешний осмотр баллона, убедиться в отсутствии механических повреждений на корпусе баллона, на кислородном баллоне не должно быть следов масла;
- по паспортным данным баллона проверить дату освидетельствования баллона;
- снять защитный колпак и убедиться в отсутствии механических повреждений на вентиле баллона, следы масла на вентиле кислородного баллона не допускаются;
- установить защитный колпак.
1.3. Для транспортировки баллонов к месту работы необходимо использовать специальные тележки или носилки.
1.4.После разгрузки баллон необходимо установить вертикально и закрепить к стойке специальным хомутом или цепью.
2. ПОЛУЧЕНИЕ КАРБИДА КАЛЬЦИЯ СО СКЛАДА
И ПОДГОТОВКА ЕГО КЗАГРУЗКЕ В ГЕНЕРАТОР
2.1. Переместите барабан с карбидом кальция из помещения склада в специальное помещение или на открытый воздух.
2.2. Вскройте металлический барабан при нешощи специального ножа.
2.3. Отберите необходимое количество карбида кальция и загрузите его в герметичную тару.
2.4. Оставшийся в барабане карбид кальция перегрузите в герметичную тару и верните на склад.
2.5. Способ транспортировки карбида кальция к месту работы определите в зависимости от его количества и расстояния до места работы.
2.6. При необходимости дробления карбида кальция пользуйтесь защитными очками и инструментом, который не дает искр.
2.7. При помощи сита отделите куски карбида кальция от пыли.
3. МОНТАЖ СТАЦИОНАРНОГО ГАЗОСВАРОЧНОГО ПОСТА

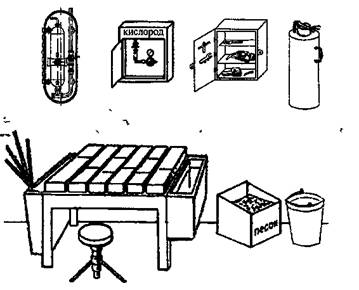

3.1. Стационарный газосварочный пост - рабочее место, оборудованное всем необходимым для выполнения газопламенных работ.
3.2. Для обустройства сварочного поста Вам необходимы:
- посты питания рабочими газами;
- газопламенное оборудование (горелка, резак, газовые редукторы, предохранительный затвор или обратный клапан);
- резиновые рукава;
- сварочный стол, стул, приспособления для сборки;
- емкость с водой для охлаждения горелки;
- специальный и слесарный инструмент;
- сварочные материалы (присадочная проволока, флюсы);
- шкаф для хранения инструмента и принадлежностей;
- средства пожаротушения (песок, огнетушитель, ведро).
3.3. В зависимости от технической оснащенности производства, количества сварочных постов и др. технико-экономических факторов, питание газосварочного поста может осуществляться:
кислородом:
- от баллона; - от газоразборного поста.
горючим (в зависимости от вида применяемого горючего):
- от баллона; - от газоразборного поста;
- от ацетиленового генератора;- от бачка с жидким горючим.
3.4. Для обустройства сварочного поста Вам необходимо:
- в соответствии с производственными задачами и конкретными технологическими требованиями выбрать тип сварочной горелки с комплектом сменных наконечников;

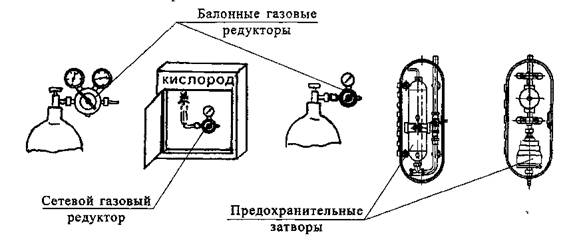

- в зависимости от способа питания рабочими газами и комплектации сварочного поста отобрать газовые редукторы (баллонный или сетевой), предохранительный затвор, обратный клапан.
3.5. Длина резиновых рукавов для подключения горелки зависит от зоны обслуживания. Тип рукава определяется в зависимости от его применения - для кислорода или горючего газ.
3.6. Площадь рабочего стола должна быть достаточной для размещения свариваемых деталей и сборочных приспособлений. Рабочий стол и стул для сварщика должны быть изготовлены из негорючего материала, их конструкция должна отвечать требованиям эргономики.

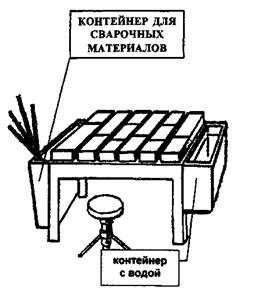

3.7. Сварочный пост должен быть укомплектован емкостью с водой для охлаждения горелки и контейнером для хранения сварочных материалов (прутков присадочной проволоки и флюса).
3.8. Для хранения инструмента и принадлежностей оборудуйте пост шкафом.
3.9. В непосредственной близости от рабочего места должны находиться средства пожаротушения: огнетушитель, песок, ведро.
3.10. После отбора оборудования, необходимого для обустройства сварочного поста, Вы должны провести проверку технического состояния отобранного оборудования.
3.11. Сварочный пост должен быть обеспечен освещением в соответствии с нормами освещенности для производственных помещений.
3.12. Монтаж элементов газосварочного поста Вы должны выполнить в соответствии с требованиями Правил техники безопасности и Правил противопожарной безопасности.
3.13. Подключение газопламенного оборудования необходимо выполнить в следующей последовательности:
- при недостаточной длине кусков резиновых рукавов соедините их при помощи двухсторонних ниппелей и закрепите хомутами;
- подсоедините к сварочной горелке резиновые рукава;
- кратковременнымоткрытиемзапорного вентиля продуйте выходной штуцер баллона, при продувке направляйте его в сторону от себя и присутствующих;
- установите на баллон или пост питания кислородом газовый редуктор;
- установите газовый редуктор на баллон с горючим газом или (если это необходимо) укомплектуйте пост питания горючим газом оборудованием для защиты от обратного удара пламени;
- подсоедините резиновые рукава со сварочной горелкой к постам питания рабочими газами.
3.14. Проверку работы газопламенного оборудования сварочного поста необходимо выполнить в соответствии с Правилами ТБ л Правилами эксплуатации оборудования в следующей последовательности:
- откройте запорные вентили баллонов, вращая их против часовой стрелки;
- при помощи регулировочных винтов на газовых редукторах установите рабочее давление в газовых магистралях горелки;
- откройте запорные вентили постов питания, вращая их против часовой стрелки;
- проверьте обмыливанием отсутствие пропуска газа в местах соединений и подключений рукавов, в элементах оборудования сварочного поста, обнаруженные неплотности устраните;
- откройте вентили на газосварочной горелке, продуйте рукава;
- подожгите горючую смесь на выходе из мундштука горелки и отрегулируйте сварочное пламя.
4. ОБУСТРОЙСТВО РАБОЧЕГО МЕСТА ДЛЯ ГАЗОПЛАМЕННЫХ РАБОТ
ВМОНТАЖНЫХ УСЛОВИЯХ
4.1. Для обустройства рабочего места при выполнении газопламенных работ в монтажных условиях с использованием переносных ацетиленовых генераторов Вам необходимо следующее оборудование:
- баллон с сжатым кислородом;
- переносной ацетиленовый генератор;
- сварочная горелка (резак) с комплектом резиновых рукавов для кислорода и ацетилена;
- кислородный редуктор;
- емкость с водой для охлаждения горелки;
- переносной контейнер с инструментом и принадлежностями;
- пенал с присадочными прутками;
- средства пожаротушения (песок, огнетушитель, емкость с водой);
- утеплительные маты (для предохранения генератора от замерзания при выполнении работ в зимнее время).
4.2. Работы по подготовке к работе и проверке газопламенного оборудования необходимо выполнить в цеховых условиях (подсоединение резиновых рукавов к горелке, проверка герметичности газовых магистралей, проверка работы и настройка сварочной горелки и т. д.).
4.3. Обустройство рабочего места для газопламенных работ выполните в следующей последовательности:
- установите на баллон с кислородом газовый редуктор;
- подсоедините к кислородному редуктору и водяному затвору ацетиленового генератора рукава с подключенной к ним газовой горелкой;
- загрузите в генератор карбид кальция и включите генератор в работу;
- продуйте горелку кислородом и включите сварочное пламя.
4.4. Все работы связанные с обслуживанием ацетиленового генератора и всего комплекта газосварочного оборудования необходимо выполнять в соответствии с Правилами эксплуатации оборудования с соблюдением Правил ТБ и противопожарной безопасности.
