О применении блока BM8039 «Гардиан»
Современные дома, в отличие от жилищ, где была только русская печь, имеют все удобства (газ, вода, электричество). Однако в эпоху научно-технического прогресса необходимо чтоб все, что есть внутри дома, было под контролем, а сам дом был защищен от злоумышленников. В данной статье рассказывается об использовании интересного прибора – охранной GSM системе «Гардиан» фирмы Masterkit.
|

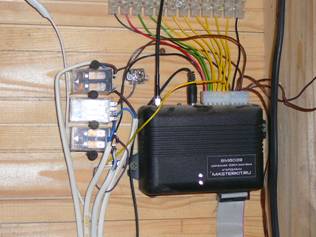

Началось все с того что мне пришлось контролировать состояние строящегося дома, в котором мы с женой еще не начали жить. В осенне-зимнее время необходимо держать под контролем температуру в помещениях, температуру теплоносителя, а также состояние датчиков дыма. И, разумеется, полученные данные должны были передаваться по беспроводному каналу. Много статей перечитал про разносортные устройства в Интернете, но эти устройства не отвечали необходимым требованиям. В итоге обнаружилось устройство BM8039 (Рис.1). После ознакомления с его характеристиками, в тот же день купил в одном из магазинов «Радио» города Ижевска.
Основные характеристики BM8039:
Номинальное напряжение питания, В | 9-12 |
Количество каналов охраны | 8 |
Количество выходных линий управления | 6 |
Встроенные реле управления, шт. | 2 |
Ток коммутации реле, А, до | 2 |
Выходов с TTL уровнями | 4 |
Количество каналов 1-wire | 2+1{IButton) |
Количество датчиков на каждую линию, до шт. | 16 |
Диапазон измеряемых температур при использовании датчиков DS18B20/DS18S20/DS1822 | -55..+125 |
Подробную характеристику устройства, а так же описание и настройки можно посмотреть на www. masterkit. ru
Устройство представляет собой блок, в котором на передней панели имеются два светодиода, которые отображают различные режимы работы; на задней панели имеется разъем для антенны, разъем mini-USB, кнопка включения режима «охрана», разъем питания, основной разъем для подключения линии входящих сигналов; на передней панели имеется слот для SIM-карты и разъем для подключения исполнительных устройств, а также датчиков температуры.
К этому модулю я подключил три датчика температуры DS18В20, для того чтобы снимать показания на улице(Рис.2), дома(Рис.3) и в системе отопления (Рис.4). Для большей безопасности подключил датчик дыма (Рис.5), находящийся в котельной. Дальше больше. Три входа сконфигурировал на отслеживание разрыва в сигнальных шлейфах (двери хозпостроек (Рис.6), двери и окна дома); 2 входа на прием высокого уровня с датчиков дыма (в котельной и в комнатах), причем при подключении датчиков пришлось в их провода впаять по диоду, так как уровень сигнала блока GSM-сигнализации был достаточен для того, чтобы датчик дыма сработал на прием и начал подавать тревогу. Выходы сконфигурировал так: к встроенным реле подключил более мощные реле, для управления ТЭНами электрокотла (один ТЭН управляется через СМС команду, другой ТЭН через команду комнатного термодатчика). Третий выход – управление звонком и освещением, при разрыве сигнальных шлейфах. Так как встроенных реле в устройстве только два, внешнее реле подключил через транзистор, а к его обмотке впаял диод, для шунтирования импульсных токов.
В качестве источника питания на 12 В я использовал импульсный блок питания с током 0,5 А. Для обеспечения стабильной работы всю систему подключил через источник бесперебойного питания от системного блока компьютера.
Чтобы прибор начал функционировать, пришлось еще подключиться к местному оператору сотовой связи. Полученную SIM-карту необходимо вставить в прибор.
Для настройки прибора достаточно подключить его к USB порту компьютера и записать необходимые параметры через программу-загрузчик.
По итогам настройки и программирования системы получилась система «умный и безопасный дом». Для отслеживания состояния дома можно всего лишь сделать прозвон, и получить данные температуры и состояния датчиков где бы ты не находился.
В заключении хотелось выразить огромную благодарность разработчикам данного универсального устройства.
|
|
|
|
|
|
