УДК 621.512:65.011.54
РГАСНТИ 55.39.39
| Министерство образования и науки Украины |
Хмельницкий государственный центр научно – технической и экономической информации | |
ИНФОРМАЦИОННЫЙ ЛИСТОК | |
Хмельницкий | 2005 |
№ 9-05
КОМПРЕССОР
С АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ПОДАЧИ
Относится к энергетическому машиностроению и может использоваться в качестве источника сжатого воздуха с переменной производительностью. Недостатком известного компрессора с переменной производительностью является громоздкость конструкции и низкая эффективность использования из-за падения производительности в результате износа трущихся поверхностей цилиндропоршневой группы, а также невозмож-ность настраивания необходимой производительности и текущего контроля за ней в процессе роботы.
Компрессор содержит цилиндр 7 (рис.) с поршнем 8, всасывающий 6 с клапаном 5 и нагнетательный 3 трубопровод с клапаном 4. Поршень 8 через шток 9 соединен с двуплечим рычагом 16, установленным в корпусе 18, а через шатун 13 - с коленчатым валом 14 привода.
Ó Хмельницкий ЦНТЭИ, 2005

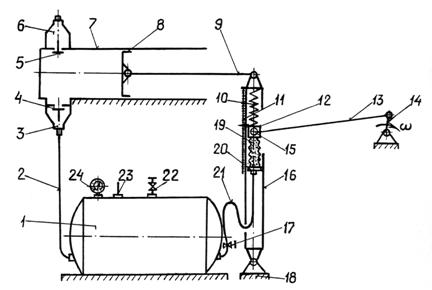

Рис. Принципиальная схема компрессора
В полости рычага 16 установлены пружина 10, подвижный фланец 15, шарнирно связанный с шатуном 13, сильфон 19 с неподвижным фланцем 20. Полость сильфона 19 гибкой пневмолинией 21 через кран 17 сообщена с ресивером 1, который пневмолинией 2 связан с трубопроводом 5. Ресивер снабжен регулировочным краном 22, пневмолинией 23 и манометром 24.
Для контроля за производительностью компрессора на рычаге 16 закреплена шкала 11, а на фланце 15 - стрелка 12 указателя.
При отсутствии избыточного давления воздуха в ресивере 17 абсолютное давление в нём и сильфоне 19 равно атмосферному и фланец 15 находится в крайнем нижнем положении, обеспечивая максимальное отклонение верхнего плеча рычага 16, а следовательно, максимальный ход поршня 8. При этом компрессор работает в режиме максимальной производительности, на что укажет на шкале 11 стрелка 12 указателя.
При заполнении воздухом ресивера 1 и повышении в нём и сильфоне 19 давления, фланец 15 будет перемещаться вверх, уменьшая ход поршня 8. В результате будет уменьшаться производительность компрессора, на что укажет перемещённая вверх по шкале 11 стрелка 12.
В случае отбора сжатого воздуха и понижения давления в ресивере 1 фланец 15 будет перемещаться в обратном направлении, бесступенчато увеличивая при этом ход поршня 8, а, следовательно, производительность компрессора. При прекраще-нии отбора ход поршня 8 уменьшается настолько, что подача воздуха в ресивере также прекращается, и компрессор будет работать на холостом режиме. В этих случаях производительность компрессора, в зависимости от количества отбора воздуха из ресивера, изменяется автоматически.
Возможно, также вручную изменять и фиксировать производительность при любом отборе сжатого воздуха. Для этого краном 17 необходимо в сильфоне 19 зафиксировать давление воздуха, а следовательно, ход поршня 8, который будет соответствовать по показанию стрелки 12 необходимой производительности.
На данный компрессор получен патент Украины № 000.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
поршневого типа, с переменной производительностью
и ходом поршня
Максимальное давление, МПа................................................0,6
Привод:
мощность электродвигателя, КВт...........................................3,0
частота вращения, мин......................................................
Габаритные размеры, мм: ......................................920х436х760
Масса, кг...............................................................................
Разработчики на основании договора могут давать консультации и оказывать помощь при внедрении.
