Чернобыльская авария – причины и последствия

Ахметов Ринат, Скляров Павел, 10 «А» класс МОУ «СОШ №37»

Научный руководитель: , начальник смены , участник ликвидации аварии на Чернобыльской АЭС

Руководитель: , учитель физики МОУ «СОШ №37» г. Томска

ВВЕДЕНИЕ.

К началу 1988 году в мире существовало 417 атомных реакторов и 120 ещё строилось. Вклад АЭС в выработку энергии в некоторых странах составил для Франции – 70%, Бельгии – 66%, Южной Кореи – 53%, Тайваня – 48,5%. Кроме ядерных реакторов было 326 исследовательских ядерных установок, реакторы установлены на ледоколах, спутниках, подводных лодках. Это говорит о том, что атомная энергетика прочно входит в нашу жизнь со своими плюсами и минусами.

Впервые человечество увидело атом в действии в 1945 году, когда США сбросили на Хиросиму и Нагасаки водородные бомбы. Погибла треть населения этих городов, радиация вызвала у многих людей лейкозы. Люди умирали и продолжают умирать до сих пор.

Ряд испытаний ядерного оружия Соединенными Штатами на острове Бикини в 46-58 гг. привели к тому, что в результате взрыва исчезли с лица земли 2 соседних островка, а сам остров стал непригоден для жизни.

В 1957 году на заводе Селлафильд (Уиндскайл) в Англии по регенерации ядерного топлива произошел взрыв. В результате загрязнения погибли 13 человек, более 260 заболели острой и хронической лучевой болезнью.

В 1966 году в Испании столкнулись 2 американских военных самолета с ракетами на борту. Одному пришлось сбросить 4 атомные бомбы. К счастью, взрыва не было, но в результате выбросов погибли посевы сельскохозяйственных культур, пришлось вывезти 1,5 тыс. т почвы для захоронения.

В 1979 году на АЭС Тримайленд в г. Гаррисбург, Пенсильвания также произошла крупная авария.

Но самая крупная по своим масштабам и последствиям катастрофа произошла 26 апреля 1986 году на ЧАЭС. Прошло уже много лет, но она все ещё напоминает о себе цезиевыми пятнами, преждевременными смертями, тяжкими болезнями и горем матерей, которые потеряли своих сыновей в битве с Реактором. И будет долго ещё напоминать, пока цезий не подвергнется полному распаду, а это – десятки лет…

Чернобыльская АЭС (51°23′22″ с. ш. 30°05′59″ в. д. / 51.389444° с. ш. 30.099722° в. д. (G)51. 30.099722) расположена на Украине, вблизи города Припять, в 18 километрах от города Чернобыль, в 16 километрах от границы с Белоруссией и в 110 километрах от Киева.

Ко времени аварии на ЧАЭС использовались четыре реактора РБМК-1000 (реактор большой мощности канального типа) с электрической мощностью 1000 МВт (тепловая мощность 3200 МВт) каждый. Ещё два аналогичных реактора строились. ЧАЭС производила примерно десятую долю электроэнергии Украины. В апреле 1986г. На ЧАЭС произошла авария 4-го энергоблока. Вследствие государственных мероприятий этот блок был похоронен в специальном саркофаге.

После аварии на 4-м энергоблоке работа электростанции была приостановлена из-за опасной радиационной обстановки. Однако уже в октябре 1986 года, после обширных работ по дезактивации территории и постройки «саркофага», 1-й и 2-й энергоблоки были вновь введены в строй; в декабре 1987 года возобновлена работа 3-го.

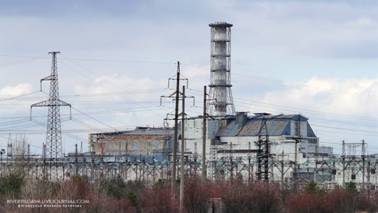

4-ый энегроблок

В 1991 году на 2-м энергоблоке вспыхнул пожар, и в октябре этого же года реактор был полностью выведен из эксплуатации. В декабре 1995 года был подписан меморандум о взаимопонимании между Правительством Украины и правительствами стран «большой семёрки» и Комиссией Европейского Союза, согласно которому началась разработка программы полного закрытия станции к 2000 году. 15 декабря 2000 года был навсегда остановлен реактор последнего, 3-го энергоблока.

Радиоактивное облако от аварии прошло над европейской частью СССР, Восточной Европой, Скандинавией, Великобританией и восточной частью США. Примерно 60 % радиоактивных осадков выпало на территории Белоруссии. Около человек было эвакуировано из зон, подвергшихся загрязнению.

Чернобыльская авария стала событием большого общественно-политического значения для СССР, и это наложило определённый отпечаток на ход расследования её причин[1] [2]. Подход к интерпретации фактов и обстоятельств аварии менялся с течением времени и полностью единого мнения нет до сих пор.

Хронология событий.

На 25 апреля 1986 года была запланирована остановка 4-го энергоблока Чернобыльской АЭС для очередного обслуживания. Во время таких остановок обычно проводятся различные испытания оборудования. В этот раз цель одного из них заключалась в проверке проектного режима, предусматривающего использование инерции турбины генератора для питания систем реактора в случае потери внешнего электропитания.

Испытания должны были проводиться на мощности 700 МВт (тепловых), но из-за оплошности оператора при снижении мощности, она упала до величины менее 30 МВт (точное значение неизвестно). Было решено не поднимать мощность до запланированных 700 МВт, а ограничиться 200 МВт. При быстром снижении мощности, и последующей работе на уровне 30 — 200 МВт стало усиливаться отравление активной зоны реактора изотопом ксенона-135 . Для того, чтобы поднять мощность, из активной зоны была извлечена часть регулирующих стержней.

После достижения 200 МВт были включены дополнительные насосы, которые должны были служить нагрузкой для генераторов во время эксперимента. Величина потока воды через активную зону на некоторое время превысила допустимое значение. В это время для поддержания мощности операторам пришлось ещё сильнее поднять стержни. При этом, оперативный запас реактивности оказался ниже разрешённой величины, но персонал реактора об этом не знал.

В 1:23:04 начался эксперимент. В этот момент никаких сигналов о неисправностях или о нестабильном состоянии реактора не было. Из-за снижения оборотов насосов, подключённых к «выбегающему» генератору и положительного парового коэффициента реактивности реактор испытывал тенденцию к увеличению мощности (вводилась положительная реактивность), однако система управления успешно этому противодействовала. В 1:23:40 оператор нажал кнопку аварийной защиты. Точная причина этого действия оператора неизвестна. Существует мнение, что это было сделано в ответ на быстрый рост мощности. Однако, (заместитель главного инженера станции по эксплуатации, находившийся в момент аварии в помещении пульта управления 4-м энергоблоком) утверждает в своей книге, что это было сделано в штатном (а не аварийном) режиме, так как все испытания на этом заканчивались. По его словам, инструктаж перед испытаниями предусматривал глушение реактора с началом выбега, но по какой-то причине это было сделано на 40 секунд позже. Системы контроля реактора также не зафиксировали роста мощности вплоть до включения аварийной защиты.

Регулирующие и аварийные стержни начали двигаться вниз, погружаясь в активную зону реактора, но через несколько секунд тепловая мощность реактора скачком выросла до неизвестной величины (мощность зашкалила по всем измерительным приборам). Произошло два взрыва с интервалом в несколько секунд, в результате которых реактор был разрушен.

О точной последовательности процессов, которые привели к взрывам, не существует единого представления. Общепризнано, что сначала произошёл неконтролируемый разгон реактора, в результате которого разрушились несколько ТВЭЛ, и затем, вызванное этим нарушение герметичности технологических каналов, в которых эти ТВЭЛы находились. Пар из повреждённых каналов пошёл в межканальное реакторное пространство. В результате там резко возросло давление, что вызвало отрыв и подъём верхней плиты реактора, сквозь которую проходят все технологические каналы. Это чисто механически привело к массовому разрушению каналов, вскипанию одновременно во всем объёме активной зоны и выбросу пара наружу — это был первый взрыв (паровой).

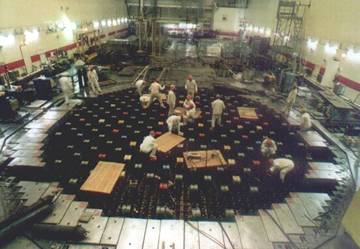

Крышка реактора.

Относительно дальнейшего протекания аварийного процесса и природы второго взрыва, полностью разрушившего реактор, нет объективных зарегистрированных данных и возможны только гипотезы. По одной из них, это был взрыв химической природы, то есть взрыв водорода, который образовался в реакторе при высокой температуре в результате пароциркониевой реакции и ряда других процессов. По другой гипотезе, это взрыв ядерной природы[3][4], то есть тепловой взрыв реактора в результате его разгона на мгновенных нейтронах, вызванного полным обезвоживанием активной зоны. Большой положительный паровой коэффициент реактивности делает такую версию аварии вполне вероятной. Наконец, существует версия, что второй взрыв — тоже паровой, то есть продолжение первого; по этой версии все разрушения вызвал поток пара, выбросив из шахты значительную часть графита и топлива. А пиротехнические эффекты в виде «фейерверка вылетающих раскалённых и горящих фрагментов», которые наблюдали очевидцы, это результат «возникновения пароциркониевой и других химических экзотермических реакций»[5][6].

Здание энергоблока частично обрушилось, при этом, как считается, погиб 1 человек. В различных помещениях и на крыше начался пожар. Впоследствии остатки активной зоны расплавились. Смесь из расплавленного металла, песка, бетона и частичек топлива растеклась по подреакторным помещениям[7][8]. В результате аварии произошёл выброс радиоактивных веществ, в том числе изотопов урана, плутония, йода-131 (период полураспада 8 дней), цезия-134 (период полураспада 2 года), цезия-137 (период полураспада 33 года), стронция-90 (период полураспада 28 лет). Положение усугублялось тем, что в разрушенном реакторе продолжались неконтролируемые ядерные и химические (от горения запасов графита) реакции с выделением тепла, с извержением из разлома в течение многих дней продуктов горения высокорадиоактивных элементов и заражении ими больших территорий. Остановить активное извержение радиоактивных веществ из разрушенного реактора удалось лишь к концу мая 1986 года мобилизацией ресурсов всего СССР и ценой массового облучения тысяч ликвидаторов.

Причины аварии.

Существует по крайней мере два различных подхода к объяснению причины чернобыльской аварии, которые можно назвать официальными, а также несколько альтернативных версий разной степени достоверности.

Первоначально вину за катастрофу возлагали исключительно, или почти исключительно, на персонал. Такую позицию заняли Государственная комиссия, сформированная в СССР для расследования причин катастрофы, суд, а также КГБ СССР, проводивший собственное расследование. МАГАТЭ (Международное агентство по атомной энергии International Atomic Energy Agency — IAEA — международная межправительственная организация для развития международного сотрудничества в области мирного использования атомной энергии) в своём отчёте 1986 года[9] также в целом поддержало эту точку зрения. Значительная часть публикаций в советских и российских СМИ, в том числе и недавних, основана именно на этой версии. На ней же основаны различные художественные и документальные произведения, в том числе, известная книга Григория Медведева «Чернобыльская тетрадь».

Грубые нарушения правил эксплуатации АЭС, совершённые персоналом ЧАЭС, по этой версии, заключались в следующем:

·  проведение эксперимента «любой ценой», несмотря на изменение состояния реактора;

·  вывод из работы исправных технологических защит, которые просто остановили бы реактор ещё до того как он попал бы в опасный режим;

·  замалчивание масштаба аварии в первые дни руководством ЧАЭС.

Однако в последующие годы объяснения причин аварии были пересмотрены, в том числе и МАГАТЭ. Консультативный комитет по вопросам ядерной безопасности (INSAG) в 1993 году опубликовал новый отчёт[10], уделявший большее внимание серьёзным проблемам в конструкции реактора. В этом отчёте многие выводы, сделанные в 1986 году, были признаны неверными.

В современном изложении, причины аварии следующие:

·  реактор был неправильно спроектирован и опасен;

·  персонал не был проинформирован об опасностях;

·  персонал допустил ряд ошибок и неумышленно нарушил существующие инструкции, частично из-за отсутствия информации об опасностях реактора;

·  отключение защит либо не повлияло на развитие аварии, либо не противоречило нормативным документам.

Недостатки реактора РБМК (Реактор Большой Мощности Канальный – двухцелевой канальный кипящий граффито-водный ядерный реактор)

Схема РБМК-1000.

Реактор РБМК-1000 обладал рядом конструктивных недостатков, которые, по мнению специалистов МАГАТЭ, стали главной причиной аварии. Считается также, что из-за неправильной подготовки к эксперименту по «выбегу» генератора и ошибок операторов, возникли условия, в которых эти недостатки проявились в максимальной степени. Отмечается, в частности, что программа не была должным образом согласована и в ней не отводилось достаточного внимания вопросам ядерной безопасности.

Разработка этой серии реакторов была начата в 1960-е годы Курчатовским институтом и НИКИЭТ (головная организация, курирующая проект) под руководством академика Доллежаля.

Мотивом разработки РБМК явилось, в частности, желание использовать в атомной энергетике большой опыт промышленных канальных ВГР, накопленный в СССР, и сильно расширить производственную базу атомной энергетики благодаря отказу от сложных в изготовлении и дорогих корпусов реакторов и парогенераторов.

Первый энергоблок с реактором типа РБМК-1000 пущен в 1973 году на Ленинградской АЭС.

В общей сложности сдано в эксплуатацию 17 энергоблоков с РБМК.

По состоянию на 2008 год эксплуатируется 12 энергоблоков с РБМК на четырёх АЭС: по политическим причинам остановлены один энергоблок на Игналинской АЭС и три энергоблока на Чернобыльской АЭС (ещё один - уничтожен при аварии). Ведётся строительство РБМК третьей очереди на пятом энергоблоке Курской АЭС.

Случившаяся 26 апреля 1986 года авария на Чернобыльской АЭС имела серьёзные последствия и заставила существенно доработать реактор с целью повышения безопасности. После этой аварии РБМК нередко стали именоваться «реакторами чернобыльского типа», а в атомной энергетике вообще безопасность стала определяющим фактором, более приоритетным, чем все прочие, например, эффективность выработки электроэнергии.

Вклад АЭС с реакторами РБМК в общую выработку электроэнергии всеми АЭС России составляет порядка 50% .

Характеристики РБМК

Характеристика	РБМК-1000	РБМК-1500	РБМКП-2000 (проект)	МКЭР-1500 (проект)
Тепловая мощность реактора, МВт	3200	4800	5400	4250
Электрическая мощность блока, МВт	1000	1500	2000	1500
К. п. д. блока, %	31,3	31,3	37,0	35,2
Давление пара перед турбиной, атм	65	65	65	65?
Температура пара перед турбиной, °С	280	280	450
Размеры активной зоны, м:
высота	7	7	6	7
диаметр (ширина×длина)	11,8	11,8	7,75×24	14
Загрузка урана, т	192	189	220
Обогащение, % 5U
испарительный канал	2,6-2,8	2,6-2,8	1,8	2-3,2
перегревательный канал	—	—	2,2	—
Число каналов:
испарительных	1693	1661	1744	1824
перегревательных	—	—	872	—
Среднее выгорание, МВт·сут/кг:
в испарительном канале	25,5	25?	20,2	30-45
в перегревательном канале	—	—	18,9	—
Размеры оболочки ТВЭЛа (диаметр×толщина), мм:
испарительный канал	13,5×0,9	13,5×0,9	13,5×0.9	-
перегревательный канал	—	—	10×0,3	—
Материал оболочек ТВЭЛов:

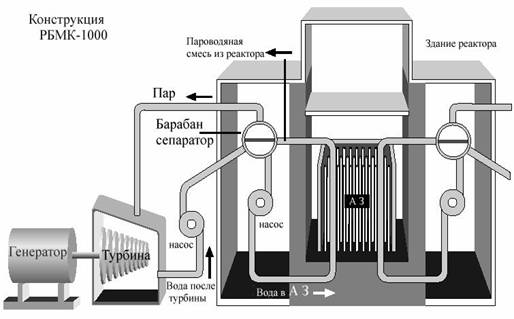

Конструкция РБМК.

Одной из целей при разработке реактора РБМК было улучшение топливного цикла. Решение этой проблемы связано с разработкой конструкционных материалов, слабо поглощающих нейтроны и мало отличающихся по своим механическим свойствам от нержавеющей стали. Снижение поглощения нейтронов в конструкционных материалах даёт возможность использовать более дешёвое ядерное топливо с низким обогащением урана (по первоначальному проекту — 1,8).

Тепловыделя́ющий элеме́нт (ТВЭЛ) — главный конструктивный элемент активной зоны гетерогенного ядерного реактора, содержащий ядерное топливо. В ТВЭЛах происходит деление тяжелых ядер 235U, 239Pu или 233U, сопровождающееся выделением тепловой энергии, которая затем передаётся теплоносителю. ТВЭЛы состоят из топливного сердечника, оболочки и концевых деталей. Тип ТВЭЛа определяется типом и назначением реактора, параметрами теплоносителя. ТВЭЛ должен обеспечить надежный отвод тепла от топлива к теплоносителю.

Устройство ТВЭЛа реактора РБМК:
1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник.

В большинстве современных промышленных реакторов (ВВЭР - Водо-водяной энергетический реактор, РБМК - Реактор Большой Мощности Канальный), ТВЭЛ представляет собой стержень диаметром около 2-х сантиметров и длиной несколько метров.

Основу активной зоны РБМК-1000 составляет графитовый цилиндр высотой 7 м и диаметром 11,8 м, сложенный из блоков меньшего размера, который выполняет роль замедлителя. Графит пронизан большим количеством вертикальных отверстий, через каждое из которых проходит труба давления (также называемая технологическим каналом (ТК)). Центральная часть трубы давления, расположенная в активной зоне, изготовлена из сплава циркония (Zr + 2,5 % Nb), обладающего высокими механическими и коррозионными свойствами, верхние и нижние части трубы давления — из нержавеющей стали. Циркониевая и стальные части трубы давления соединены сварными переходниками.

В каждом канале установлена кассета, составленная из двух тепловыделяющих сборок (ТВС) — нижней и верхней. В каждую сборку входит 18 стержневых ТВЭЛов. Оболочка ТВЭЛа заполнена таблетками из двуокиси урана. По первоначальному проекту обогащение по урану 235 составляло 1,8%, но по мере накопления опыта эксплуатации РБМК оказалось целесообразным повышать обогащение. Это позволило увеличить управляемость реактора, повысить безопасность и улучшить его экономические показатели. Так, после аварии на Ленинградской АЭС в 1975 г. был осуществлён переход на топливо с обогащением 2,0%, после аварии на Чернобыльской АЭС в 1986 г. — на топливо с обогащением 2,4%. В 90-е годы был начат переход на топливо с обогащением 2,6%. В настоящее время осуществляется переход на топливо с обогащением 2,8%.
