Руководство по настройке рабочих параметров оборудования

Первое, что может понадобиться после выполнения монтажа

---В случае, если природный газ горит недостаточно хорошо или сгорает не полностью

Действие 1: Отрегулируйте клапан регулировки рабочих параметров для увеличения воздушного потока.

Шаги:

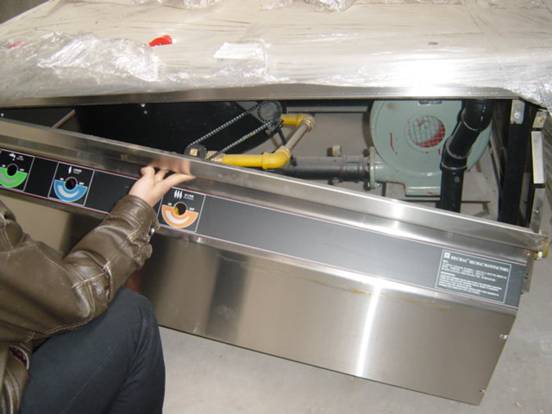

a.  Снимите панель управления. (См. рис. 1 и 2)

Рис. 1

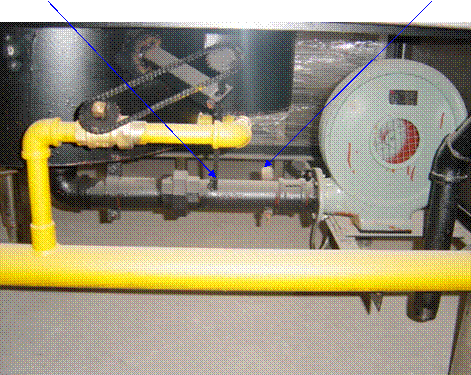

Клапан с цепным приводом Главный клапан

Рис. 2

b.  Поверните рукоятку главного клапана параллельно трубе черного цвета (Откройте клапан на максимум (см. рис. 3 и 4)).

Клапан в максимально открытом положении

Рис. 3 Рис. 4

c.  Убедитесь, что когда вы поворачиваете главный регулятор пламени на максимум, рукоятка клапана с цепным приводом почти параллельна трубе черного цвета, однако, когда главный регулятор установлен на минимум, рукоятка клапана с цепным приводом не должна быть абсолютно перпендикулярна трубе черного цвета, так как даже минимальное пламя требует некоторого притока воздуха. Оставшегося воздушного потока должно быть достаточно для поддержания минимального пламени, однако поток не должен задувать пламя (см. рис. 5).



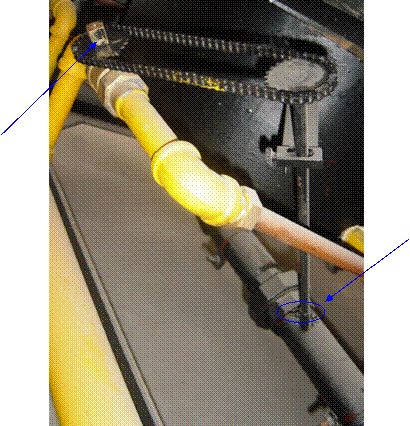

Главный
регулятор

Клапан с цепным приводом

Рис. 5

Действие 2: Замените главную горелку.

Если после действия 1 состав газовоздушной смеси все еще не устраивает вас, это означает, что отверстие главной горелки слишком велико для давления, принятого в российских газовых сетях. В этом случае мы предоставим вам для замены горелку с меньшим диаметром отверстия (см. рис. 6).



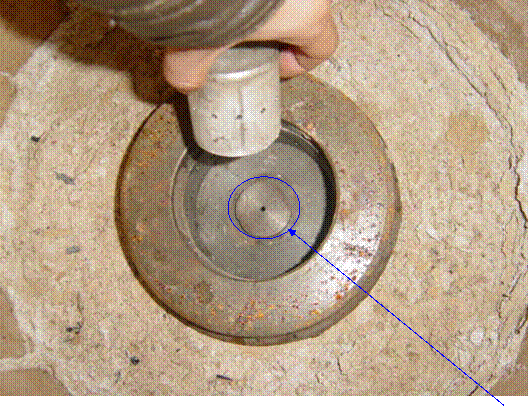

Главная горелка

Рис. 6

Второе, что может понадобиться после выполнения монтажа

---В случае, если минимальное пламя автоматически тухнет при переводе главной горелки в режим минимальной мощности

Действие 1: Отрегулируйте направление запальной горелки

Отрегулируйте запальную горелку таким образом, чтобы ее устье было направлено по касательной (см. рис. 7), а не к центру главной горелки (см. рис. 8), так как воздух, выходящий из главной горелки, может быть причиной задувания пламени запальной горелки.

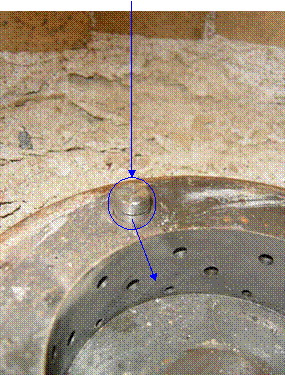

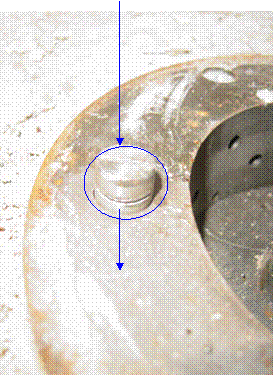

Положение запальной горелки Положение запальной горелки

(устье направлено по касательной) (устье направлено к центру)

Рис. 7 Рис. 8

Действие 2: Отрегулируйте положение кожуха запальной горелки.

Поверните кожух таким образом, чтобы горелка располагалась с правой стороны выемки кожуха (см. рис. 9), и чтобы ее устье не было загорожено стенкой кожуха (см. рис. 10)

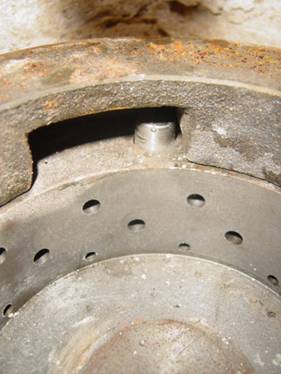

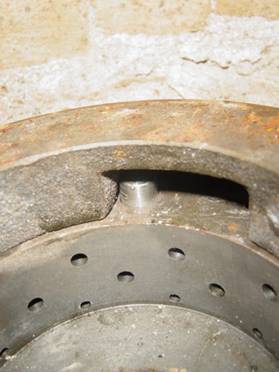

Устье горелки (правильное положение) Устье горелки (неправильное положение)

Рис. 9 Рис. 10
