1. Подключение одной материнской платы к одной сетевой карте компьютера

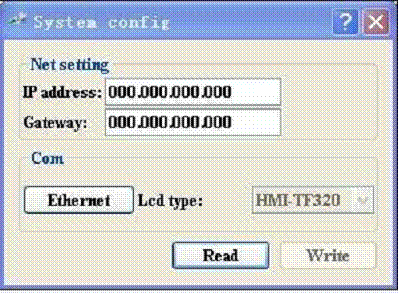

1) На панели станка необходимо зайти в меню и выбрать «System config». В появившемся окне необходимо выбрать тип подключения: по сети (это «Ethernet») и в настройках «Net setting» необходимо выставить IP–адрес из такого промежутка: 192.168.001.100-192.168.001.149. Для запоминания заданных настроек не забываем нажать кнопочку «Write».

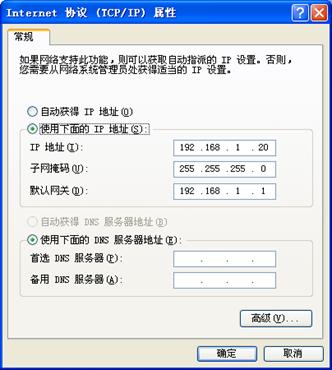

2). На компьютере в разделе сетевых настроек подключения, IP-адрес должен быть из следующего промежутка: 192.168.001.2-192.168.001.049

2. Подключение одной материнской платы к нескольким сетевым картам компьютера

1) На панели станка необходимо зайти в меню и выбрать «System config». В появившемся окне необходимо выбрать тип подключения: по сети (это «Ethernet») и в настройках «Net setting» необходимо выставить IP–адрес из такого промежутка: 192.168.001.100-192.168.001.149. Для запоминания заданных настроек не забываем нажать кнопочку «Write».

2) Для настройки каждой последующей сетевой карты нужно выполнить следующие шаги:

A. Откройте браузер и введите адресной строке: 192.168.1.1 (Обычно IP-адрес по умолчанию: 192.168.1.1)

Далее введите пароль маршрутизатора, текущее имя и пароль по умолчанию совпадают: Admin

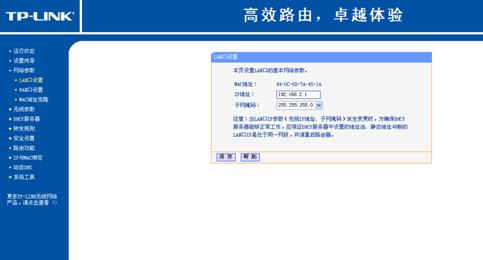

Установите IP-адрес маршрутизатора: 192.168.2.1 (он должен отличаться от IP-адреса, введённого на дисплее станка и от IP-адреса для другого уже настроенного маршрутизатора).

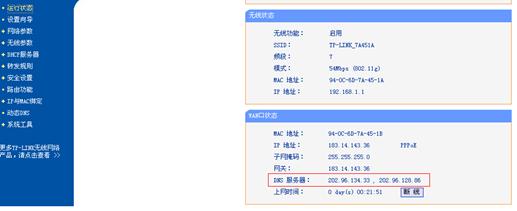

B. Доступ к DNS маршрутизатора:

Здесь просто запишите (запомните) адрес DNS сервера.

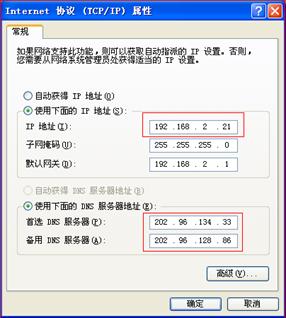

C. Установите IP-адрес сетевого подкючения, также впишите адреса DNS сервера (из предыдущего пункта).

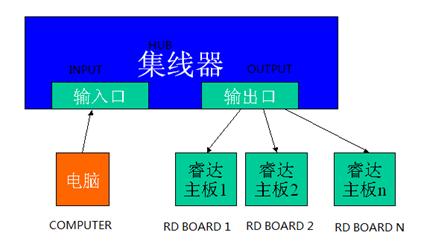

3. Подключение нескольких материнских плат к одной сетевой карте компьютера через сетевой узел(хаб).

1). Подключите интернет-кабель от компьютера ко «входу» хаба, а каждую из материнских плат – к «выходу» хаба.

2). Установите для каждой материнской платы разные IP-адреса из диапазона адресов: 192.168.001.100-192.168.001.149

3). Установите на компьютере IP-адрес из диапазона адресов: 192.168.001.2-192.168.001.049

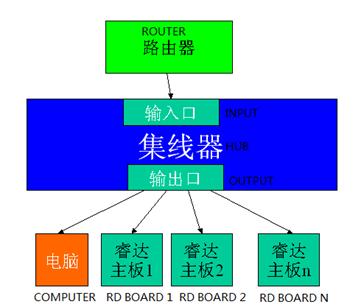

4. Подключение нескольких материнских плат к роутеру через сетевой узел(хаб).

1) Подключите компьютер и каждую из материнских плат к «выходу» хаба

2). Для каждой материнской платы поставьте различный IP-адрес из диапазона адресов: 192.168.001.100-192.168.001.149

3). Настройки для роутера и компьютера можно взять из главы 2 «Подключение одной материнской платы к нескольким сетевым картам компьютера»
