Практическая работа № 7.Имитационная модель СМО с двумя каналами обслуживания и очередью
Задания практической работы рассчитаны на 2 часа аудиторных занятий и 2 часа самостоятельной работы. Практическая работа опирается на материал лекций 6, 7.
Цель работы
· Имитация функционирования СМО с двумя каналами обслуживания;
· использование предопределенной переменной Time для отслеживания окончания действий.
Оглавление.
Часть 1. Моделирование СМО с двумя каналами обслуживания. 2
Задание 7.1. Моделирование бесконечного процесса функционирования СМО с двумя каналами обслуживания 2
Задание 7.2. Компьютерный эксперимент. 7
Задание 7.3. Другая модель СМО с двумя каналами. 8
Перед началом работы
Создайте на своем сетевом диске в папке ИМЭП/Практика папку Занятие7.
В папке Занятие7 создайте папку проекта СМО_2к_очередь.
По результатам занятия в папке будет сохранен проект с именем СМО_2к_очередь.
Часть 1. Моделирование СМО с двумя каналами обслуживания
Постановка задачи
Рассмотренную на практической работе 6 модель системы массового обслуживания с одним каналом и очередью модифицировать в СМО с двумя каналами обслуживания. Функциональная модель узла обслуживания с двумя каналами рассмотрена на лекции 7.
Разработать две модели:
· модель, реализующую бесконечный процесс;
· модель, реализующую конечный во времени процесс.
Найти
1. Общее количество заявок, поступивших в систему, – К.
2. Количество обслуженных заявок (вероятность удовлетворения заявки) –Кобслуж, Робслуж.
3. Количество отказов (вероятность отказа заявки) – Котк, Ротк.
4. Исследовать, как изменяются искомые величины при разных исходных данных.
Задание 7.1. Моделирование бесконечного процесса функционирования СМО с двумя каналами обслуживания
Разработать модель с двумя каналами обслуживания, реализующую бесконечный процесс.
В новой модели изменения коснутся только внутреннего функционирования классов Узел обслуживания и Очередь, но не связей между классами.
Технология работы
1. Создайте в папке Занятие7 папку нового проекта СМО_2к_очередь.
2. Откройте файл СМО_1к_очередь. mvb с моделью бесконечного процесса функционирования СМО с одним каналом и очередью, созданный на практической работе № 6. Сохраните этот файл в папке Занятие7 с именем СМО_2к_очередь.
Модификация класса Узел_обслуживания

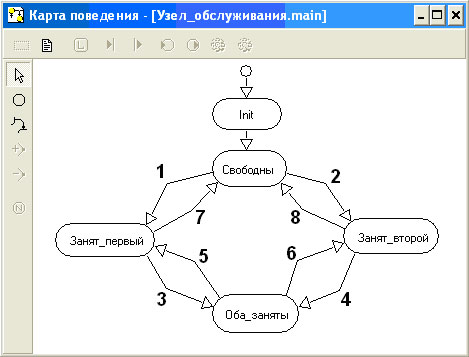

3. Измените карту поведения узла обслуживания
Рис. 1
4. Опишите в классе Узел_обслуживания переменную Инд (целочисленную) и присвойте ей начальное значение 2.
Описание перехода 1

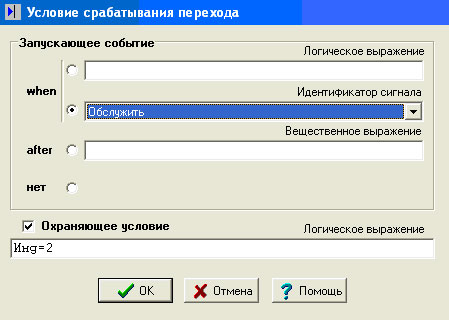

5. Процесс начинается в состоянии Свободны_оба. Опишите условие на переходе 1: переход в состояние Занят_первый осуществляется по сигналу Обслужить при условии, что Инд=2, т. е. последним закончил обслуживание клиента 2-й узел обслуживания. Этот переход описывается с использованием охраняющего условия (рис. 2).
Рис. 2
6. Опишите действия на переходе 1:
· присвоить переменной Следующий значение передаваемой из сигнала суммы;
· сформировать случайную величину – интервал времени обслуживания (Т1, предварительно опишите внутреннюю переменную);
· вычислить время окончания обслуживания 1-м узлом: Т1:=Т1+ Time (Time – предопределенная переменная, фиксирующая текущий момент времени);
· подсчитать сумму обслуженных заявок 1-м каналом (Нараб1, предварительно опишите внутреннюю переменную).
Далее процесс переходит в состояние Занят_первый. Из состояния Занят_первый возможны два перехода:
· если поступил новый сигнал Обслужить, а обслуживание заявки 1-м каналом еще не окончилось, то процесс переходит в состояние Оба_заняты (на рис. 1 переход 3).
· если нового сигнала на обслуживание не поступило, то по окончании обслуживания клиента процесс возвращается в состояние Оба_свободны (на рис. 1 переход 7).
Переход 7
7. Опишите условие на переходе: when Time = T 1 (т. е. когда наступит время окончания процесса).
8. Опишите действия на переходе:
· присвоить переменной Инд значение 1 (означает, что переход в состояние Оба_свободны произошел при освобождении канала 1);
· послать в Очередь сигнал Свободен.
Переход 3
9. Опишите условие на переходе: when Обслужить.
10. Опишите действия на переходе:
· присвоить переменной Следующий значение передаваемой из сигнала суммы;
· вычислить случайную величину – интервал времени обслуживания заявки 2-м каналом (Т2, предварительно опишите внутреннюю переменную);
· вычислить время окончания обслуживания заявки 2-м каналом обслуживания: Т2:=Т2+ Time;
· вычислить сумму наработки 2-м каналом (Нараб2, предварительно опишите внутреннюю переменную).
Из состояния Оба_заняты возможны два перехода:
· если время окончания обслуживания заявки 2-м каналом (Т2) закончится раньше, то осуществится переход в состояние Занят_первый. (на рис. 1 переход 5);
· если время окончания обслуживания заявки 1-м каналом (Т1) закончится раньше, то осуществится переход в состояние Занят_второй. (на рис. 1 переход 6).
Переход 5
11. Опишите условие на переходе: after Т2.
12. Опишите действия на переходе:
· послать сигнал в Очередь, что узел обслуживания свободен.
13. Карта поведения по переходам 2, 4, 6, 8 симметрична 1, 3, 5, 7.

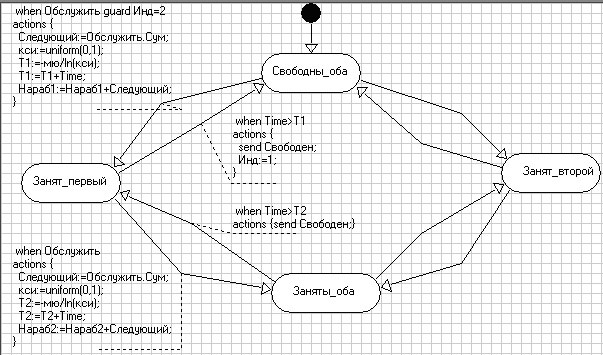

На рис. 3 и 4 представлены описание и карта поведения по переходам 1, 3, 5, 7 класса Узел_обслуживания:
Рис. 3
Рис. 4
14. Удалите неиспользуемые переменные класса Узел_обслуживания: Наработка, Тобслуж.
Изменения в классе Очередь
15. Вместо переменной Занят (булевского типа) введите целочисленную переменную Индикатор занятости узла обслуживания (ИЗУО), которая может принимать значения – 0, 1, 2 по количеству занятых каналов обслуживания (рис. 5).
Рис. 5

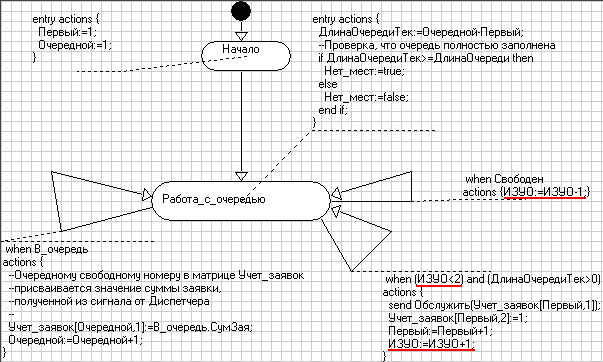

16. На карте поведения измените переходы, отвечающие за посылку требования на обслуживание и прием сигнала Свободен от узла обслуживания.
Рис. 6
17. Удалите из описания класса очередь неиспользуемую переменную Занят.
18. Скомпилируйте модель.
19. Откройте окна Переменные и Поведение для всех классов.
20. Для наблюдения за накоплением заявок в очереди правой кнопкой щелкните по переменной УчетЗаявок в узле Очередь и выберите команду Показать полностью.
21. Создайте диаграмму, отображающую количество заявок в очереди.
22. Запустите модель. Наблюдайте изменения в окнах Переменные и Поведение, а также накопление заявок в матрице УчетЗаявок.
23. Остановите модель. Проследите, что контрольные значения переменных в связанных классах совпадают.
24. Закройте визуальную модель. Сохраните сделанные изменения в проекте.
25. Придумайте и введите характеристики, которые можно отразить на диаграмме и которые отражают процесс функционирования класса Узел_обслуживания. Постройте в визуальной модели диаграмму.
26. Включите в отчет описание изменений в узле обслуживания и очереди, визуальную модель с диаграммой.
Задание 7.2. Компьютерный эксперимент
Исследовать модель и ответить на вопросы. Выводы сопровождайте результатами экспериментов. Создать отчет по результатам компьютерного эксперимента.
На лекции была введена величина
– коэффициент использования СМО.
Также был отмечен факт, что при ρ<1 существуют конечные характеристики СМО:
(с вероятностью 1) – установившаяся средняя задержка требования в очереди;
(с вероятностью 1) – установившееся среднее время нахождения требования в СМО (waiting).
Пусть:
Q (t) – число требований в очереди в момент времени t;
L (t) – число требований в системе в момент времени t (Q (t) плюс число требований, которые находятся на обслуживании в момент времени t).
(с вероятностью 1) – установившееся среднее по времени число требований в очереди;
(с вероятностью 1) – установившееся среднее по времени число требований в системе.
Требуется проверить эти факты экспериментально.
В практических работах 5, 6, 7 СМО строилась с исходными данным λ=1 и μ=1. Имеются ли при таких исходных данных конечные значения характеристик СМО?
План экмпериментов:
17. Задайте большое значение длины очереди. Для λ =1 экспериментальным путем подберите наибольшее значение μ, при котором очередь бесконечно возрастает.
18. Измените полученное значение μ так, чтобы очередь оставалась ограниченной.
19. Для значений λ, μ, полученных в предыдущих экспериментах, задайте небольшую длину очереди (намного меньше полученной максимальной). Найдите вероятность обслуженных заявок с учетом тех, которые стоят в очереди, и вероятность отказа в обслуживании.
20. Как реализовать на данной модели СМО с двумя каналами и отказами? Проведите эксперимент. Вычислите вероятности отказа и обслуживания. Сравните с аналитическими результатами.
Задание 7.3. Другая модель СМО с двумя каналами
В рассмотренной модели при описании функционирования узла обслуживания мы различали первый и второй каналы обслуживания. Есть другой подход, в котором не различают конкретно каждый канал, а выделяют только состояния занятости узла обслуживания:
· все каналы свободны;
· занят один канал;
· заняты два канала.
Таким образом, вместо 4 состояний остается 3 состояния. Переходы между ними указаны на рис. 7.
Рис. 7
Такая модель, по сути, представляет процесс гибели и размножения.
Каковы должны быть интенсивности переходов, если интенсивность поступления заявок в СМО равна λ, а интенсивность обслуживания каждым каналом равна μ? Измените модель СМО с двумя каналами обслуживания для реализации такой схемы поведения.
Проведите эксперименты. Сравните полученные результаты.
