Система автоматизации автомобильной парковки Vector 3000



Система автоматизации автомобильной парковки

VECTOR 3000

Предварительное технико-коммерческое предложение

Санкт Петербург

2011 г.

Оглавление

1. Введение............................................................................................................. 2

2. Требования Заказчика........................................................................................... 3

3. Краткое описание Системы.................................................................................... 3

4. Краткое описание оборудования Системы............................................................... 2

5. Стоимость создания системы................................................................................. 2

6. Сроки проведения работ....................................................................................... 3

7. Гарантийные обязательства и техническая поддержка.............................................. 3

8. Условия обеспечения качества............................................................................... 3

9. Заключение.......................................................................................................... 4

Настоящий документ содержит Предварительное технико-коммерческое предложение на систему автоматизации автомобильной парковки на базе оборудования семейства VECTOR_AP®. Предложение включает следующие работы

- поставка оборудования

- шеф – монтаж

- пуско-наладочные работы

- обучение пользователей

Информация о Заказчике:

Адрес объекта
Компания Заказчик
Ф. И.О. представителя заказчика
Должность
Тел
e-mail
Факс
www

Основная информация о подлежащей автоматизации парковке приведена в таблице:

Размещение автомобильной парковки:	Открытая с отдельным въездом и отдельным выездом.
Вместимость парковки, парко-мест:
Планируемое количество линий въезда-выезда:
- отдельных въездов
- отдельных выездов
- реверсивных въездов-выездов
- двунаправленных въездов-выездов
Планируемое количество точек оплаты:
- автоматические терминалы (расположены на улице)
- автоматические терминалы (расположены в помещ.)
- удаленные терминалы оплаты с оператором
- оплата у оператора на выезде
Типы клиентов
- разовые
- абонементы, служебные
Предполагаемая продолжительность парковки (в процентах от общего числа клиентов):
- менее 1 часа
- около 1-2 часов
- около 3-6 часов
- около 6-12 часов
- около суток
- несколько суток
Вид идентификатора для разовых посетителей:	Жетон
Подсчет свободных мест
Количество зон
Количество проездов общее
Количество табло «со стрелками»
Количество табло «Свободно мест»
Количество табло «Сити формат»

Другие требования к системе автоматизации парковки:

- нет

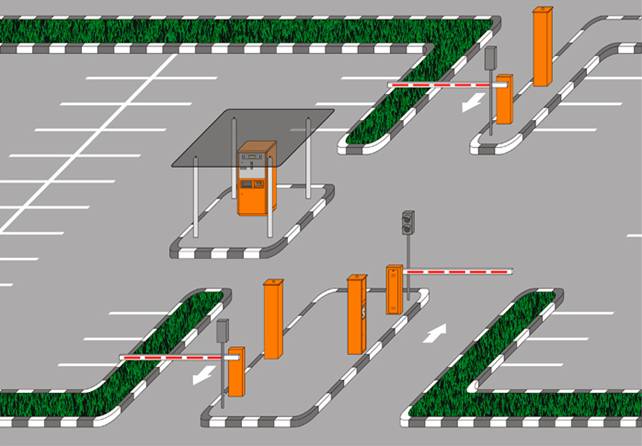

Автоматизация осуществляется на базе системы VECTOR 3000.

Система VECTOR 3000	Схема	Описание
Терминал въездной автоматический		Данный терминал обеспечивает полную автоматизацию процедуры въезда на парковку. Присутствие персонала не требуется. Стойка VAP-3010 обеспечивает выдачу жетона разовому посетителю или чтение карты постоянного посетителя, управляет шлагбаумом и светофором. Наличие индукционных петель обеспечивает корректный алгоритм въезда. Терминал применяется, когда для въезда выделена отдельная полоса движения. Это наиболее распространенный терминал, используемый в различных конфигурациях системы. Состав терминала: • Стойка VAP-3010, - • Индукционные петли, 2 шт. (2) • Шлагбаум (3) • Светофор (опционно) (4)
Терминал выездной автоматический		Данный терминал обеспечивает полную автоматизацию процедуры выезда с парковки. Присутствие персонала не требуется. Стойка VAP-3020 обеспечивает прием жетона у разового посетителя или чтение карты постоянного посетителя, управляет шлагбаумом и светофором. Наличие индукционных петель обеспечивает корректный алгоритм выезда. Терминал применяется, когда для выезда выделена отдельная полоса движения. Это наиболее распространенный терминал, используемый в различных конфигурациях системы. Состав терминала: • Стойка VAP-3020, - • Индукционные петли, 2 шт. (2) • Шлагбаум (3) • Светофор (опционно) (4)
Автоматический терминал оплаты		Состав терминала: • Автоматическая касса VAP-3040/41/44/45 Автоматическая касса позволяет пользователям оплатит парковку без участия оператора. Касса может устанавливаться в помещениях, прилегающих к парковке. Модификации автоматической кассы различаются числом номиналов купюр сдачи (2 или 4 номинала), степенью защищенности доступа к кассетам с купюрами и диапазоном рабочих температур.
Терминал оплаты с оператором		Терминал служит для оплаты парковки и работает с участием оператора. Оператор считывает жетон или карту и производит расчеты с пользователем. Кроме расчетов с разовыми пользователями, оператор может оформлять различные виды карт (абонементные, дебетовые, служебные и т. д.) и принимать оплату за них. Состав терминала: • POS-терминал VAP-3030-XX (1) • ПО POS-терминала VAP-3001 • Фискальный регистратор (2) • Настольный считыватель карт Mifare VAP-0080 • Табло покупателя (опционно) (4)

ВЪЕЗД

В исходном состоянии стойка находится в дежурном режиме, шлагбаум закрыт, на светофоре горит зеленый свет. В дежурном режиме стойка не выдает парковочные жетоны и не реагирует на предъявление карт

Клиент подъезжает на автомобиле к въездной стойке, срабатывает датчик первой индукционной петли и стойка переходит в активное состояние. На светофоре загорается красный сигнал.

Разовый посетитель нажимает кнопку на стойке, ему выдается разовый жетон. Посетитель, имеющий абонементную или дебетовую карту, вставляет ее в специальный слот на передней панели стойки.
На жетон или карту записывается время въезда.

После того как клиент заберет жетон или карту  шлагбаум откроется и на светофоре загорится зеленый свет.

Клиент проезжает на парковку. После того, как автомобиль покинет зону второй индукционной петли, расположенной под шлагбаумом, загорится красный свет на светофоре и шлагбаум закроется. После закрытия шлагбаума на светофоре загорится зеленый сигнал

ВЫЕЗД

В исходном состоянии стойка находится в дежурном режиме, шлагбаум закрыт, на светофоре горит зеленый свет. В дежурном режиме стойка не принимает парковочные жетоны и не реагирует на предъявление карт.

Клиент подъезжает на автомобиле к выездной стойке, срабатывает датчик первой индукционной петли и стойка переходит в активное состояние. На светофоре загорается красный свет.

Разовый посетитель опускает оплаченный ранее жетон в щель жетоноприемника. Посетитель, имеющий абонементную или дебетовую карту, вставляет ее в специальный слот на передней панели стойки.

Стойка проверяет, что жетон оплачен и время свободного выезда не истекло. Для абонементной карты проверяется, что она действительна, а с дебетовой карты списывается сумма в соответствии с тарифом и фактическим временем пользования парковкой.

После того как жетон будет принят или клиент заберёт карту шлагбаум откроется и на светофоре загорится зеленый свет.

Клиент выезжает с парковки. После того, как автомобиль покидает зону второй индукционной петли, расположенной под шлагбаумом, загорится красный свет на светофоре и шлагбаум закроется. После закрывания шлагбаума на светофоре загорится зеленый сигнал.

ОПЛАТА В АВТОМАТИЧЕСКОМ КАССОВОМ ТЕРМИНАЛЕ

Клиент помещает полученный на въезде разовый жетон в приемный слот жетоноприемника автоматической кассы. Система производит расчет размера требуемой оплаты, эта информация появляется на информационном дисплее.

Клиент вводит в купюроприемник банкноты номинала 10, 50, 100, 500 или 1000 рублей, в сумме, которая равна или больше стоимости парковки.

Автоматическая касса выдает сдачу, фискальный чек и жетон, запрограммированный для выезда в течение заданного времени.

УДАЛЕНАЯ ОПЛАТА У ОПЕРАТОРА

Клиент предъявляет полученный на въезде разовый жетон. Оператор прикладывает жетон к настольному считывателю.

Система производит расчет размера требуемой оплаты. Эта информация появляется на экране POS-терминала у оператора и информационном табло клиента.

Оператор принимает оплату и фиксирует это с помощью POS-терминала. Оператор передает клиенту сдачу, фискальный чек и жетон, запрограммированный для выезда в течение заданного периода времени.

Кроме того, оператор может изменять сроки действия абонементных карт, пополнять баланс дебетовых, изменять другие параметры карт – для этого клиент передает карту оператору, который прикладывает ее к настольному считывателю и выполняет необходимую операцию. При пополнении баланса дебетовых карт и продлении абонементов автоматически печатается фискальный чек.

Система фиксирует все действия оператора и полностью исключает возможность злоупотреблений с его стороны.

	Тип оборудования	Модель
	Въездная стойка	VAP
	Выездная стойка	VAP
	Автоматический терминал оплаты	VAP-3044
	POS - терминал	VAP
	Шлагбаум CAME	GARD-4040

Исходя из имеющейся на настоящий момент информации, стоимость создания Системы составляет:

	Стоимость, руб.
Стоимость оборудования
Стоимость проектных, монтажных и пусконаладочных работ
Итого

Стоимость включает НДС – 18%.

Стоимость не включает транспортные расходы, за исключением доставки в пределах г. Санкт-Петербурга.

Приведенные стоимости могут измениться в процессе предпроектного обследования, разработки и согласования Технического задания, и проектной документации, в связи с изменением состава оборудования и уточнением объема выполняемых работ.

Стоимость ряда оборудования может измениться в соответствии с изменением курса рубля к иностранным валютам.

Спецификация оборудования, материалов и работ приведена в Приложении 1.

Гарантийные обязательства на оборудование подразумевают под собой бесплатный ремонт, а при необходимости замену отдельных комплектующих в течение всего гарантийного срока.

Гарантийный срок на оборудование составляет 12 месяцев с момента установки оборудования на объекте, но не более 18 месяцев со дня отгрузки от производителя.

Гарантия производителя сохраняется при условии, что монтаж, пуско-наладка и ввод в эксплуатацию производились авторизованной организацией в полном соответствии с требованием документации и других руководящих материалов производителя. В эксплуатационной документации на оборудование делается отметка о монтаже вводе оборудования в эксплуатацию.

Гарантия производителя сохраняется только при условии постоянного проведения профилактического сервисного обслуживания авторизованной организацией в соответствии с требованиями эксплуатационной документации и других руководящих материалов производителя. Проведение профилактического обслуживания отмечается в эксплуатационной документации.

Приложение 1

Предварительная Спецификация

№	Наименование товара	Кол-во	Ед.	Цена, RUR	Сумма, RUR
1	Въездная стойка с лампой. VAP		шт
2	Выездная стойка с лампой, VAP		шт
3	Автоматический терминал оплаты, сдача 2 номинала, -45…+50° С VAP		шт
4	Сменная кассета для приемника купюр Cashboxin		шт
5	Сменная кассета для диспенсера купюр Cashboxout		шт
6	Контрольный считыватель MIFARE карт и жетонов VAP		шт
7	Индукционная петля VAP		шт
8	Светофор (красный-зеленый), 5В VAP		шт
9	Стойка светофора VAP		шт
10	Жетон MIFARE VAP		шт
11	Карта MIFARE VAP		шт
12	Шлагбаум электромеханический 4,2м, 1,5c, 220В (компл.) 3000 цикл/день		шт
Итого:
	Шеф - монтаж Пусконаладочные работы Обучение пользователей	1	шт
Итого:
	ИТОГО
	В том числе НДС:
