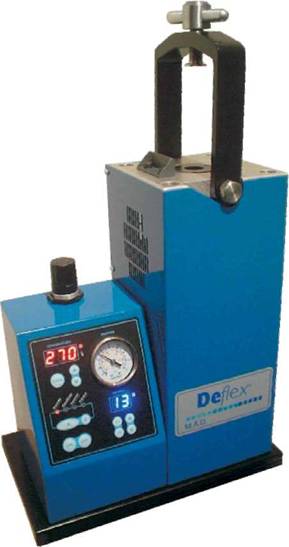

АВТОМАТИЧЕСКАЯ МИКРОИНЖЕКЦИОННАЯ МАШИНА

Технические указания по применению

Перед Вами наглядное руководство, представленное в форме последовательности технических действий, указаний и советов по изготовлению зубных протезов на основе впрыскиваемых полиамидных смол фирмы «Deflex». Мы подчеркиваем, что многие указания, приводимые в настоящем руководстве, по существу, носят только характер советов, преследующих цель - получить наилучшие результаты в протезировании.

● Сделайте слепок верхней и нижней челюстей

● Отлейте гипсовую модель из гипса IV класса

● Отфрезеруйте окклюзионные площади, если это возможно

● Отмоделируйте зубной ряд

● Отмоделируйте базу

● Предварительно проверьте окклюзию на модели

● Минимальная толщина воска 2 мм

● Минимальная толщина воска между шейками и моделью – 1-1,5 мм для лучшего проникновения

пластичного материала при инжекции

● Цилиндрическим бором просверлите отверстия в основании пластмассовых зубов, не затрагивая коронку

● Разместите зубы в модели

● Еще раз проверьте окклюзию на модели (до моделирования)

● Изготовление армирующих каналов

● Используйте для сверления только цилиндрические боры

● Боковые отверстия сверлите в проксимальной плоскости, соединяя их с центральным отверстием

● Рекомендация: боковые каналы сверлите после центрального

2,3 мм

Армирующие каналы: вертикальный d 2,3 мм и поперечные d 1мм

1 мм

● Восстановите зубной ряд и изготовьте восковую модель

● Проверьте в клинике параллельность и прочность конструкции. Удалите шпателем излишки воска между

экватором зубов и десной. Это повысит прочность протеза.

● Сделайте восковую модель в погружном воске

● Изготовьте восковую копию модели, т. к. она будет утрачена при инжекции (литье)

Копию восковой модели можно изготовить из:

●Альгинатной массы

●Желатина (для гипса)

●Силикона

ВАЖНО: Гипсовый слепок изготавливается только из гипса IV класса

● Проверьте рабочую модель и покройте ее воском. Поместите модель в кювету.

● Советы по размещению в кювете:

● Предварительно смажьте муфель твердым вазелином

● Сторона с армирующими отверстиями должна быть наверху

● Литники должны располагаться в одной плоскости. На этой же плоскости должна располагаться и

модель: не выше и не ниже.

● Основной и вторичные литники должны покоится на облицовке кюветы и не быть подвешенными в

воздухе.

Да Нет Нет

● Разместите модель как можно ближе к входному отверстию кюветы. Не допускайте соприкосновения воска с

твердыми поверхностями

● Инжекционные трубки должны быть круглыми или полукруглыми (но не плоскими) для лучшего

прохождения материала при инжекции.

● Литники для инжекции

Дополнительные

литники

Для нижней челюсти Для верхней челюсти (при наличии

труднодоступных

мест)

Входной литник = 10 мм

Основной литник = 6 мм

Дополнительные и вторичные литники = 3 мм

● Входной литник диаметром 10 мм: (такой же диаметр имеет отверстие кюветы) – это восковая трубка,

которая должна стать продолжением входной области кюветы.

● Основный литник диаметром 6 мм: начинается непосредственно от входа кюветы.

● Дополнительные или вторичные литники диаметром 3 мм: Дополнительные или вторичные литники для

протеза верхней челюсти или труднодоступных мест.

ВАЖНО: Постепенный переход от входного литника к трем основным

● Разделительный лак для гипса: коричневый или розовый

●Сборка и крепление кюветы.

Винты должны проходить мимо модели и фиксироваться на обратной стороне кюветы.

● Паковка кюветы

● Чистка кюветы в ультразвуковой ванночке:

● Перед чисткой отпустите винты на пол-оборота

● Время чистки – 6-8 мин.

● После чистки кюветы поправьте положение всех трубок, удалите остатки гипса.

● Очистите армирующие отверстия в пластмассовых зубах. Это обеспечит проникновение в них полиамида при

инжекции.

● Используете розовый изолирующий лак.

ВАЖНО:

● Наносите 2-3 слоя изолака.

● Наносите изолак на остывший муфель.

● Наносите изолак ровными слоями во избежание наростов.

● Наносите изолак всегда в одном направлении и дайте ему хорошо просохнуть.

● Подготовка к литью (инжекции):

●Проверьте, что винты находятся с противоположной стороны кюветы.

●Проверьте, что в инжекционном отверстии отсутствуют остатки гипса или воска.

● Инжекция.

● Откройте кювету

Промойте протез, погрузив его на 15 минут в кипящую воду вместе с инжекционными трубками.

● Коррекция и припасовка:

● Используйте карбидно-вольфрамовые боры.

● Полируйте пастами для акриловых пластмасс.

●Для полировки используйте крупнозернистую пемзу и двух-трехрядную щетку.

● Для придания блеска пользуйтесь полировочной пастой и тканью.

● Ремонт

● Добавление акриловых зубов: только в случае, когда нет необходимости в фиксаторах (замках)

● Добавление зубов из материала Deflex: необходима повторная инжекция

● Изменение конфигурации с использованием материала Deflex: необходимы повторное моделирование и

инжекция.

● Изменение конфигурации с использование акрила: только изготовление нового протеза.

ВАЖНО:

Замки (фиксаторы) следует изготавливать в любом случае.

Т - образные « "T" shape

Отверстия

ПРИМЕЧАНИЕ:

Возможно внесение изменений в конструкцию даже на промежуточных этапах лабораторного процесса с обязательной оценкой кондиций материалов к этому моменту.

ФИЗИКО-ХИМИЧЕСКИЕ ОСОБЕННОСТИ МАТЕРИАЛА

DEFLEX ПОЛИАМИД

Это - термоинжектируемая смола, которая принадлежит к ряду полимеров.

 Техническое название: High Impact Polyamide

 Модуль эластичности: Высокий

 Гигроскопичность: Низко: 1.2 %

 Размерная стабильность: Высоко

 Цветная стабильность: Высокая

 Монометр: не содержит

 Очень высокая прозрачность.

 Превосходное динамическое сопротивление.

 Очень высокое химическое сопротивление.

 Очень высокое сопротивление сдавливанию: 89,2 MPa

 Очень высокое сопротивление излому: 6.1 кг cm/cm2.

 Низкая плотность: 0.8 g./cm3.

 Низкий удельный вес.

ü  Выпускается в виде:

ü  БОЛЬШОЙ ПАТРОН (120 мм; 30.4 гр)

ü  СРЕДНИЙ ПАТРОН (85 мм; 19.5 гр)

ü  SMМАЛЫЙ ПАТРОН (55 мм; 12.1 гр)

ü   Доступные цвета: Бесцветный, Светло-розовый, Розовый, Темно-розовый

ü   Герметично упакованный

ü   Минимальный срок герметичности: 1 год

ü   Держите тубы в их оригинальных пакетах в сухом месте.

ü   Если тубы не герметичны, для их использования,. консультируйтесь со своим дистрибьютором.

ПАРАМЕТРЫ ИНЖЕКЦИИ

 ТЕМПЕРАТУРА НАГЕВА = 280º C

 ДАВЛЕНИЕ ВОЗДУХА = 5 - 6 Kг/cм2 = 5 - 6 Bar/cm2 =Lb/in2

 ВРЕМЯ НАГРЕВА = 15’ Минут

 ВРЕМЯ ИНЖЕКЦИИ= 30’’ Секунд

 Выберите патрон, который переписывается, откройте упаковку и смажьте тубу Силиконовой смазкой (Специальной для пластмассовой инъекции)

 Можно немного смазать инжекционный цилиндр аппарата..

 Вставьте патрон в аппарат, удостоверяясь, что сторона, у которой есть маленькая круглая марка в ее центре, стоит вверх, и сторона с завальцовкой стоит вниз

ГИДРАТАЦИЯ ЗУБНОГО ПРОТЕЗА

После инжекции разберите кювету и погрузите зубной протез, не отсоединяя патрона на 15 минут в кипящую воду.

Это облегчает первую и необходимую гидратацию полиамида, что снимает внутренние напряжения после термоинжекции.

DEFLEX ACRYLATE

(Инжектируемый Акрилат для полных зубных протезов)

 Очень стойкий

 Свободный от мономера

 Не требует полимеризации

 Сопротивление сдавливанию: 73.1MPa

 Сопротивление на излом: 8.4 кг/cm2.

Акрилат Deflex: сополимер термо-инжектируемогоо полиакрилата,

Специально предназначенный для полных зубных протезов.

Выпускается в виде:

 БОЛЬШОЙ ПАТРОН (120 мм; 30.4 гр)

Как и Полиамид Deflex, он выпускается в алюминиевых тубах диаметром 22мм, готовых к инжекции этим мы избегаем дополнительных действий – пересыпания и закрывания

 Доступные цвета: Розовый

 Герметично упакованный

 Минимальный срок герметичности: 1 год

 Держите тубы в их оригинальных пакетах в сухом месте.

 Если тубы не герметичны, для их использования,. консультируйтесь со своим дистрибьютором.

ТЕХНИЧЕСКИЕ УКАЗАНИЯ

Следуйте тем же инструкциям по инжекции, что касается зубных протезов полиамида Deflex

ВАЖНО: В отличие от зубных протезов из Полиамида, НЕЛЬЗЯ проводить гидратацию зубных протезов из Акрилата.

Перебазировка, дополнения и ремонт

Этот инжектируемый акрилат позволяет химическое соединение с акриловыми и эластичными материалами. Таким образом, этоподходит для ремонта и перебазировки обычными методами.

ПАРАМЕТРЫ ИНЖЕКЦИИ

 ТЕМПЕРАТУРА НАГЕВА = 265º C

 ДАВЛЕНИЕ ВОЗДУХА = 5 - 6 Kг/cм2 = 5 - 6 Bar/cm2 =Lb/in2

 ВРЕМЯ НАГРЕВА = 15’ Минут

 ВРЕМЯ ИНЖЕКЦИИ= 30’’ Секунд
