BOLTEX INDUSTRIES LIMITED

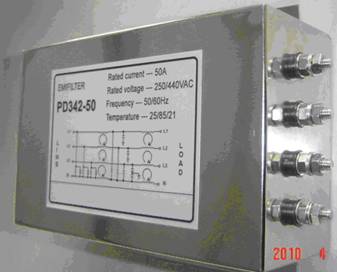

Фильтр электросети
PD торговой марки Boltex
Техническое описание
Общая информация.
Фильтр электросети PD торговой марки Boltex предназначен для защиты электрооборудования от индустриальных помех и импульсных перенапряжений распространяемых по сети питания. Фильтр PD торговой марки Boltex выполнен в форме блока, корпус блока изготовлен из металла и покрыт износостойкой краской. Основой работы фильтра является разделение нагрузки и питающей сети.
Компания Boltex Industries Limited производит фильтры 1-нофазные, 3-хфазные 3-хлинейные, 3-хфазные 4-хлинейные модели. Оборудование производится с техническими параметрами, согласно международных стандартов 50Ω - 50 Ω. При необходимости, по требованию клиента, компания готова предоставить оборудование с учетом технических требований заказчика.
Модельные разъяснения.
Пример PDA:
PD – название модели;
343 – 3 фазы – 4 линии – 3 уровня фильтрации;
150А – номинальный ток.
Технические параметры 1-фазная модель.
Модель | Номинальное напряжение | Частота | Диапазон Рабочих Температур | Сопротивление изоляции | Утечка тока （mA） | Габариты | |
1-фаза 2 уровня фильтрации | PD120-25A | 250VAC | 50/60Hz | -25℃ ～+85℃ | >200MΩ 500VDC | <0.5 | 97×54×45 |
PD120-50A | <1.0 | 120×130×50 | |||||
PD120-100A | <1.0 | 200×170×80 | |||||
PD120-150A | <2.0 | 200×170×80 | |||||
PD120-200A | <2.0 | 200×170×80 | |||||
1-фаза 3 уровня фильтрации | PD130-25A | <1.0 | 150×135×60 | ||||
PD130-50A | <1.5 | 200×170×80 | |||||
PD130-100A | <2.0 | 200×170×80 | |||||
PD130-150A | <3.0 | 200×170×80 | |||||
PD130-200A | <5.0 | 260×220×100 |

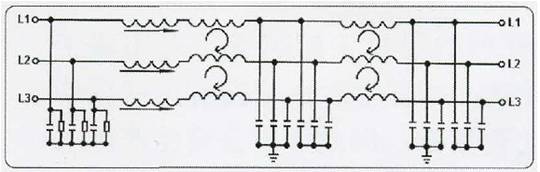

Технические параметры 3-хфазная 3-х линейная модель.
Модель | Номинальное напряжение | Частота | Диапазон Рабочих Температур | Сопротивление изоляции | Утечка тока （mA） | Габариты | |
3-фазы- 3-линии 2 уровня фильтрации | PD332-300A | 440VAC | 50/60Hz | -25℃～+85℃ | >200MΩ 500VDC | <8.0 | 289×196×155 |
PD332-400A | <8.0 | 355×263×161 | |||||
PD332-500A | <8.0 | 355×263×161 | |||||
PD332-600A | <8.0 | 355×263×161 | |||||
3-фазы- 3-линии 3 уровень фильтрации | PD333-300A | <8.0 | 289×196×155 | ||||
PD333-400A | <8.0 | 355×263×161 | |||||
PD333-500A | <8.0 | 355×263×161 | |||||
PD333-600A | <8.0 | 355×263×161 |

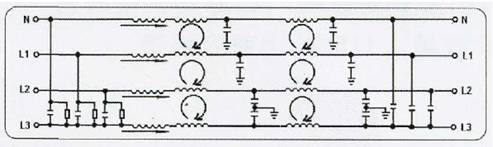

Технические параметры 3-хфазная 4-х линейная модель.
Модель | Номинальное напряжение | Частота | Диапазон Рабочих Температур | Сопротивление изоляции | Утечка тока （mA） | Габариты | |
3-фазы- 4-линии 2 уровень фильтрации | PD342-20A | 250VAC | 50/60Hz | -25℃～+85℃ | >200MΩ 500VDC | <2.0 | 150×135×60 |
PD342-30A | <2.0 | 150×135×60 | |||||
PD342-50A | <2.0 | 150×135×60 | |||||
PD342-80A | <4.0 | 200×170×80 | |||||
PD342-150A | <6.0 | 260×220×100 | |||||
3-фазы- 4-линии 3 уровень фильтрации | PD343-20A | <2.0 | 200×170×80 | ||||
PD343-30A | <2.0 | 200×170×80 | |||||
PD343-50A | <2.0 | 200×170×80 | |||||
PD343-80A | <4.0 | 260×220×100 | |||||
PD343-150A | <6.0 | 384×220×100 |
