Пусковые комплексы модульного типа для производства фейерверков.
, ,
Наше предприятие провело ряд опытно - конструкторских работ по определению устойчивости фейерверочных стволов различных конструкций и материалов. Расчетным и экспериментальным путем мы определили силу отдачи при производстве фейерверочного выстрела в штатном режиме и в режиме одновременного срабатывания вышибного и разрывного заряда высотных фейерверков, так называемый эффект «бурака».
Мы проверяли наличие смещений в следующих вариантах закрепления стволов при производстве выстрела.
А - схема резьбового крепления стального ствола к основанию мортиры
В - схема крепления стального ствола путем сварки
С – свободное вложение пластикового ствола в деревянные гнезда
D – закрепление пластикового ствола посредством фрикционных зажимов
Е - байонетное крепление пластиковых стволов посредством металлических фланцев.
Варианты А и В подтверждают свое надежное крепление на протяжении нескольких десятилетий.
Варианту А отдается предпочтение при размещении установок на различных автомобильных шасси.
Вариант В применяется в разборных пусковых установках.

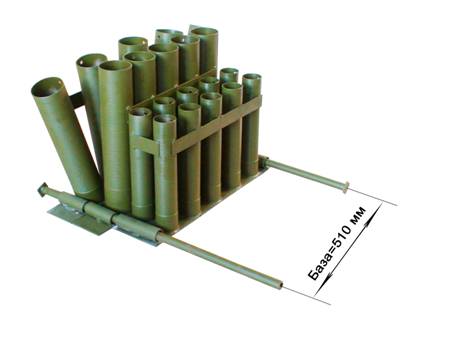

Разборные пусковые установки
Вариант С как «крепление» рассматриваться всерьез не может, поскольку во время выстрела ствол перемещается вдоль продольной оси свободно!
В варианте D экспериментально отмечено смещение при выстреле вдоль продольной оси ствола.
У варианта Е устойчивость ствола идентична.
Из сказанного выше, можно сделать вывод, что стеклопластиковые трубы невозможно закрепить, исключив их продольное перемещение.
Кроме того, проведенные ранее расчеты и ресурсные испытания по использованию стеклопластиковых труб калибра свыше 100 мм убедили нас в том, что многократная стрельба нарушает целостность стволов и приводит к их разрушению.
Таким образом, можно сделать вывод, что использование стеклопластиковых труб калибра свыше 100 мм в фейеверочных показах опасно и может привести к непредсказуемым последствиям.
Для высотных изделий калибра свыше 100 мм возможно использование только металлических стволов, жестко закрепленных к основанию мортир (схемы А и В).
Для того, чтобы при сборке больших фейерверочных показов не пришлось устраивать «чемпионатов по тяжелой атлетике» -Росс» предлагает новые фейерверочные комплексы с использованием автомобильных шасси.
Возникает вопрос чем же они отличаются от предыдущих комплексов, которые уже существуют и используются в ряде предприятий и Российской Армии?
- Мобильностью компоновки и системой управления.
Если в предыдущей конструкции на шасси устанавливалось определенное количество стволов того или иного калибра, то в предлагаемой нами конструкции, шасси может комплектоваться модулями, которые являются взаимозаменяемыми.
Кроме того сборка установки производится всего за 1 час.
Модули пусковые.
Каждый МП состоит из набора мортир и набора коллекторов с кабельной разводкой.

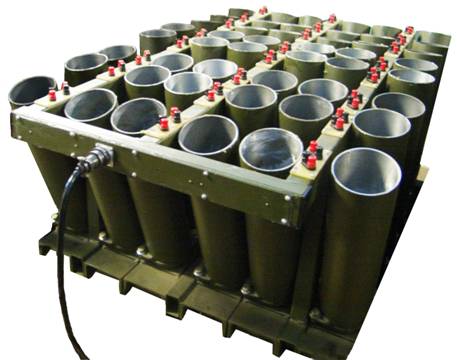

Пусковой модуль.
Мортиры
Стволы мортир обеспечивают направление полета ФИ и необходимую начальную скорость. Количество стволов в мортирах и угол наклона стволов приведены в таблице.
Калибр | Общее кол-во стволов, шт | Кол-во стволов в одной мортире, шт | ||||
90 | +80 | - 80 | +70 | - 70 | ||
МП-105 | 48 | 2 | 2 | 2 | 1 | 1 |
МП-125 | 35 | 3 | 1 | 1 | 1 | 1 |
МП-150 | 28 | 5 | 1 | 1 | - | - |
МП-195 | 15 | 5 | - | - | - | - |
МП-310 | 6 | 3 | - | - | - | - |
Конечно, без применения подъемных механизмов не обойтись (необходим подъемный кран или погрузчик). Но задача доставки на фейерверочный показ стволов максимальных калибров решается существенно проще. На шасси (например, 10-ти тонного прицепа) размещается 6 модулей. Время зарядки фейерверочными изделиями всего шасси от 2 до 4 часов двумя операторами.
Система управления
Система управления установкой – система ЛУР-900 позволяет запускать с одного пульта до 900 каналов включительно. Это полное содержимое двух шасси, к примеру: автомобиль КаМАЗ с соответствующим прицепом.
Запуск фейерверочных изделий осуществляется с помощью автоматизированной системы управления ЛУР-900.
Эта система позволяет запускать с одного пульта до 900 каналов включительно.
Остальные характеристики фейерверочного комплекса ФК «ЛУР-900» приведены ниже.
Технические характеристики:
Параметры | ЛУР-900 |
Количество подключаемых каналов, шт | 900 |
Минимальный интервал между выстрелами, с | 0,1 |
Питание, В | 24 |
Рабочий ток, А min | 1 |
Ток контроля, А max | 0,05 |
Температурный диапазон применения, С° | От -40 до +50 |
Масса, не более, кг | 3 |
Габаритные размеры, не более, мм | 305х270х144 |
Память | энергонезависимая |
На нашем предприятии завершено проведение испытаний ФК «ЛУР-900» и мы изготавливаем первую серийную партию.
Целесообразность вложений в новое оборудование обусловлено несколькими факторами:
1) снижение трудозатрат на фейерверочном показе;
2) снижение трудоемкости погрузочно-разгрузочных работ при подготовке фейерверка;
3) повышение показателей безопасности при стрельбе;
4) повышение качества проведения фейерверочного показа, поскольку все процессы пуска полностью автоматизированы.
