ТЕРМИНАЛ
«Biosmart WTC»
ПАСПОРТ
ПАДФ.425723.007 ПС
Екатеринбург
2012
1. Основные сведения
Терминал «Biosmart WTC» (Work Time Control) предназначен для работы в составе БСКД «BIOSMART» и позволяет организовать учет рабочего времени сотрудников посредством идентификации их по отпечаткам пальцев или пластиковым картам.
2. Модификация исполнения:
Модификация | Зав. номер |
Biosmart WTC-EM | |
Biosmart WTC-MF | |
Biosmart WTC-IC | |
Biosmart WTC-Hid |
3. Основные технические характеристики
- Считыватель отпечатков пальцев | оптический |
- Максимальное количество отпечатков пальцев на сервере | 30000 |
- Максимальное количество кодов карт (локальная идентификация) | 3000 |
- Количество временных групп | 64 |
- Количество временных интервалов на один день | 5 |
- Максимальное количество событий в памяти контроллера | 40000 |
- Вероятность ошибочного отказа доступа FRR | 0.001% |
- Время идентификации 1:1000 шаблонов в локальном режиме, не более, c | 1 |
- Время идентификации 1:1000 шаблонов в серверном режиме, не более, с | 0,1 |
- Графический ЖК индикатор с встроенной подсветкой, ручной подстройкой контрастности, разрешением, точек. | 128х64 |
- Напряжение питания, В | 12±10% |
- Род тока | постоянный |
- Поддержка PoE | да |
- Максимальный ток потребления, мА | 400 |
- Интерфейс связи | Ethernet |
- Wiegand интерфейс 26 бит | 1 выход |
- Максимальное коммутируемое напряжение реле, В | 12 |
- Максимальный коммутируемый ток реле, А | 1 |
- Род коммутируемого тока | постоянный |
- Количество дискретных входов | 2 |
- Габаритные размеры (L x W x H), мм | 160х132х48 |
- Масса нетто, г | 420 |
- Масса брутто, г | 583 |
- Температурный диапазон, 0С | от 0 до +50 |
- Дальность считывания карт EM, MF, IC, Hid, мм | 40 |
4. Заводские настройки
- IP адрес терминала | 172.25.110.71 |
- Сетевой адрес терминала | Серийный номер |
5. Комплектность
- Терминал «Biosmart WTC», шт. | 1 |
- Паспорт, шт | 1 |
- Компакт-диск с программным обеспечением и РЭ, шт | 1 |
- Комплект крепежа (2 дюбеля 6х35, 2 самореза 3,5х38), шт | 1 |
6. Программное обеспечение
Программное обеспечение «Biosmart-Studio», необходимое для работы с терминалом «Biosmart WTC» поставляется в комплекте на компакт-диске. Его можно найти в интернете по адресу http://www. bio-smart. ru/support/ftp. htm.
7. Заметки по эксплуатации и хранению
Подключение терминала «Biosmart WTC» следует производить в соответствие с руководством по эксплуатации.

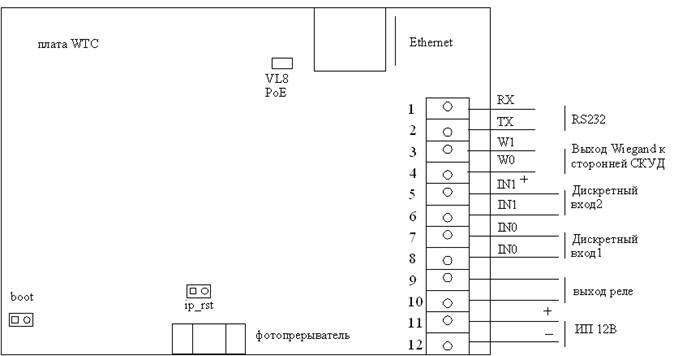

Рисунок1- Подключение терминала «Biosmart WTC
|
1 | RX (RS232) |
2 | TX(RS232) |
3 | W1(D1 выхода Wiegand) |
4 | W0 (D0 выхода Wiegand) |
5 | IN1(Дискретный вход ) |
6 | IN1(+12B Дискретный вход) |
7 | IN0(Дискретный вход ) |
8 | IN0(+12B Дискретный вход) |
9 | Выход 1 реле |
10 | Выход 2 реле |
11 | +12 В (Напряжение питания) |
12 | OB |
Таблица 1- Обозначение контактов платы терминала «Biosmart WTC»
При эксплуатации не допускается использование абразивных и химически активных веществ для очистки наружных поверхностей терминала.
8. Утилизация
Терминал «Biosmart WTC» не содержит опасных для здоровья потребителей и окружающей среды материалов. При утилизации по окончании срока службы специальных мер по экологической безопасности не требуется.
9. Гарантийные обязательства
Изготовитель предоставляет гарантию на терминал «Biosmart WTC» в течение 24 месяцев со дня продажи. В гарантийные обязательства не входит бесплатная доставка неисправного изделия в сервисную службу.
Гарантия Изготовителя не распространяется на терминалы «Biosmart WTC», вышедшие из строя по вине Заказчика, вследствие нарушения правил эксплуатации и электробезопасности.
C правилами гарантийного обслуживания можно ознакомиться на сайте
www. bio-smart. ru.
10. Свидетельство о приемке
Терминал «Biosmart WTC» заводской № _________________ соответствует требованиям ПАДФ.425723.001 ТУ и признан годным к эксплуатации.
Дата выпуска ___________
Ответственный
за производство _______________ _____________________ ________
(личная подпись) (расшифровка подписи) (дата)
11. Свидетельство об упаковке
Терминал «Biosmart WTC» заводской № ________________ упакован
ООО “Прософт – Биометрикс” согласно требованиям ПАДФ.425723.001 ТУ.
Ответственный _______________ _____________________ ________
(личная подпись) (расшифровка подписи) (дата)
Представитель
ОТК _______________ ____________________ ________
(личная подпись) (расшифровка подписи) (дата)
МП
Дата продажи ___________
Предприятие изготовитель:
-Биометрикс»
620102 г. Екатеринбург
Тел. (3
Факс (3
Эл. почта: *****@***ru
Web : www. bio-smart. ru
