ЭЛЕКТРОДВИГАТЕЛИ ТИПОВ СДМ, СДВ

Двигатели синхронные серии СДМ предназначены для привода цементных и сырьевых мельниц и рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 6000В в продолжительном режиме S1, сos φ = 0,9.

Двигатели синхронные серии СДВ предназначены для вентиляторов и других механизмов с большими моментами инерции вращающихся частей и рассчитаны для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 6000В в продолжительном режиме S1, сos φ = 0,9.

Климатическое исполнение и категория размещения двигателей - У3, степень защиты IP00.

Возбуждение двигателей от тиристорных возбудителей.

Двигатели выполняются на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала.

Выводные концы обмотки статора могут располагаться в коробке выводов или направляться вниз, в фундаментную яму.

Охлаждение двигателей в режиме самовентиляции.

Технические характеристики двигателей приведены в таблице 14.

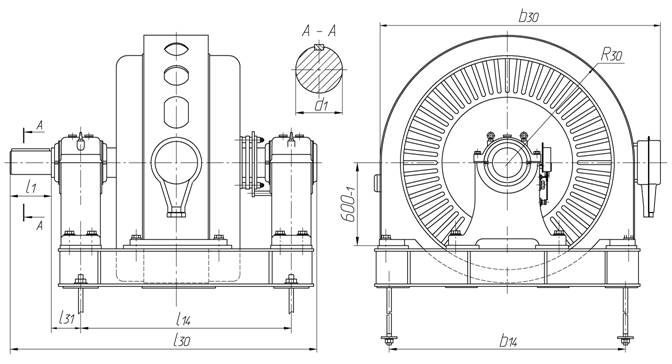

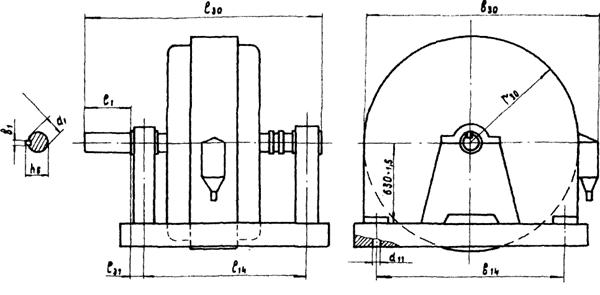

Габаритные и присоединительные размеры приведены в таблице 15.

По требованию заказчика, на базе вышеуказанных машин, могут быть изготовлены двигатели на другие мощности и напряжение 10 000 В.

Таблица 14

Тип двигателя

Мощность, кВт

Частота вращения, об/мин

KПД, %

СДМУЗ

1600

1000

95.7

СДМУЗ

2000

1000

95.9

СДМУЗ

1250

750

95.3

СДВУ3

800

600

94.3

СДВУ3

1000

600

94.8

СДВУ3

1250

600

95.3

СДВУ3

1600

600

95.2

СДВУ3

500

500

93.0

СДВУ3

800

500

94.0

СДВУЗ

1250

500

94.5

СДВУЗ

1600

500

95.3

СДВУ3

2000

500

95.3

СДВУЗ

1000

375

94.1

НЕ нашли? Не то? Что вы ищете?

Таблица 15

Тип двигателя

Размеры, мм

d1

l1

l14

l30

l31

R30

b14

b30

СДМУЗ

180 k6

300

1750

2480

220

900

1650

2100

СДМУЗ

1950

2670

СДМУЗ

1750

2480

СДВУЗ

160 k6

300

1550

2230

195

2115

СДВУЗ

180 k6

300

1700

2420

220

СДВУЗ

1800

2540

240

СДВУЗ

1800

2540

240

СДВУЗ

160 k6

300

1450

2120

195

СДВУЗ

220 k6

350

1700

2490

240

СДВУЗ

200 k6

350

1600

2380

220

1050

2030

2500

СДВУЗ

220 k6

350

1740

2560

240

СДВУЗ

240 k6

410

1950

2850

260

СДВУЗ

220 k6

350

1650

2450

240


Типо-размер СДВ

Мощность, кВт

Частота вращения, об/мин

Ток статора, А

КПД,%

М н0„

I пуск

Мнзч м ном

Мвх Мном

Возбуждение

Маховой момент ротора, кГм-

Масса общая, 103 кг

напря-жение, В

ток, А

800

600

90,5

94,3

2,2

6,5

1

1,5

49

260

1836

9,0/7,8

1000

600

113,5

94,8

2/1,95

5,7/6

0,9/0,6

1,8

54

245

2240

10,4/9

1250

600

141

95,3

2,2

7

1,1

1,7

63

241

2650

11/10,6

1600

600

179

95,5

2

5,5/6

0,8/0,9

1,3

75

291

2650

12,3/10,6

400

500

46

93

2,7

8,3

1,5

1,4

44

215

1530

7,1

500

500

57,5

93,2/93

2,4

6,7/7

1,2/1

1,5

48

238

1530

7Д

800

500

91

94,3/94

2,1/2

6

1,1/0,6

2

49

240

2040

9,5/9,4

1250

500

141

94,7/94,5

2,2

6/6,5

0,6/0,9

1,5

76

290

4690

11,3/11

1600

500

180

95/95,3

2Д

6

0,6/0,7

1,5

76

286

5600

12,4/12,9

2000

500

224

95,6/95,3

2,1

6,1/6

0,6

1,6

76

280

6830

14,5/15,1

1000

375

114

94,1

2,5/2,4

6,4/6,5

0,8/1

1,0

84

254

3770

11,2/9,3

Синхронные двигатели типа СДВ

Технические данные синхронных электродвигателей серии СДВ на напряжение 6000 В

Двигатели СДВ 15 и 16 габаритов предназначены для привода вентиляторов главного проветривания угольных шахт, имеющих большие моменты инерции. Климатическое исполнение - УЗ, монтажное исполнение - IM7311 с одним цилиндрическим концом вала, степень защиты - IP00 (открытое исполнение), номинальное напряжение сети - 6000 В. Возбуждение, управление пуском и остановкой синхронного двигателя - от тиристорного ВУ типа ТЕ-320 с автоматической

регулировкой тока возбуждения при питании от сети переменного тока 380 В.

двигатели СДВ
Примечание. В числителе указаны данные двигателей, выпускавшихся до 1989 г, в знаменателе - после 1989 г. Если данные обеих модификаций совпадают, то в таблице указано только одно значение.
