Простейшие бумажные модели
Written by Автор блога MeTrA // 6 августа 2008 // Авиамоделизм // No comments
ПАРАБОЛА

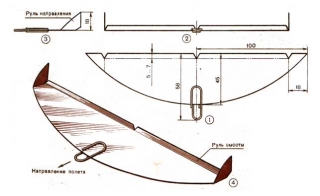

Рис. 4. "ПАРАБОЛА" 1 - вид сверху; 2 - вид спереди; 3 - вид сбоку; 4 - общий вид
Для изготовления параболы нужен лист плотной бумаги и канцелярская скрепка (рис. 4, 1).
Чем плотнее бумага, тем большего размера параболу можно сделать. Необходимо только издержать соотношение сторон: размах крыла (200 мм) должен быть в 4 ... 5 раз больше его ширины (45мм). На рис. 4, 4 изображена парабола с рулями направления и рулем высоты. Чтобы изготовить такую модель, надо на плотном листе бумаги нарисовать половину модели, затем сложить лист бумаги так, чтобы концы его сошлись. Вырезать модель, не допуская образования складки, иначе модель будет складываться в полете. Теперь по пунктирным линиям следует отогнуть заднюю кромку шириной 5 ...7 мм(руль высоты) и концы параболы (рули направления). Впереди прикрепляем канцелярскую скрепку-груз. Отгибая концы параболы можно управлять ее полетом. Запуск параболы. Берем параболу правой рукой, держим ее большим и указательным пальцами за заднюю кромку так, чтобы передняя часть модели с грузом была направлена немного вниз, и выпускаем модель без толчка. Если модель отрегулирована правильно, то центр масс будет расположен в первой трети крыла, это достигается с помощью груза, расположенного в носовой части модели. Для определения положения центра масс модели берут линейку и на нее ставят модель, перемещая её, добиваются равновесия. В начале полета парабола резко пойдет вниз, затем начнёт полого планировать. Передвигая груз вперед или увеличивая его, получим быстрый и крутой полет модели. Если же груз уменьшать или передвигать назад, то полет модели будет медленный, пологий. При передвижении груза немного вправо модель также будет поворачивать вправо. Таким образом, полет модели можно регулировать не только рулями, но и изменением положения центров масс модели.
